Abzweigdose
Artikelnummer: 33251201 | Maße: 85 x 85 x 37 mm

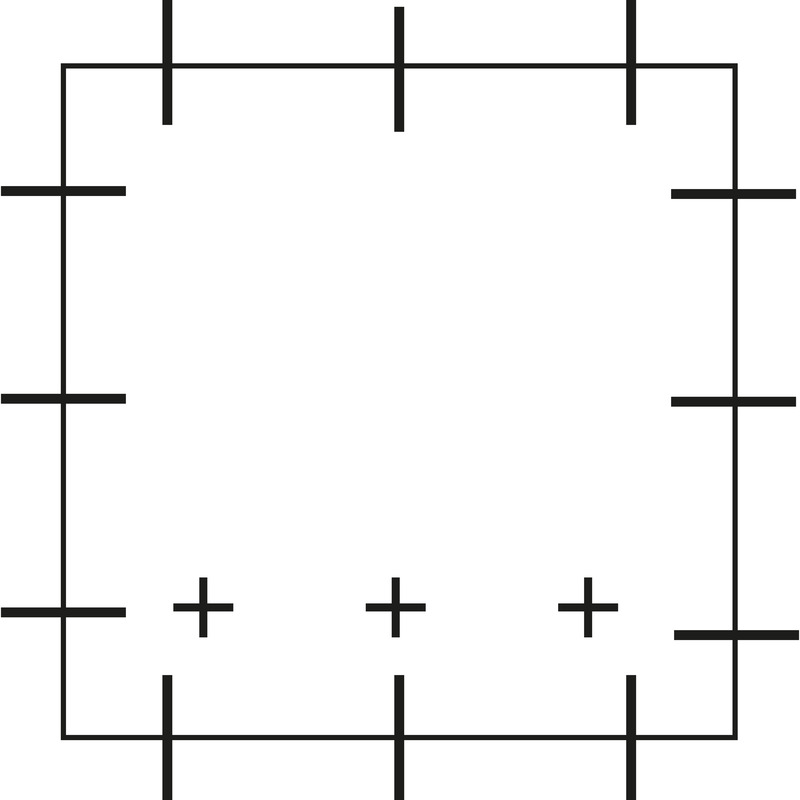

Abzweigdose, mit Schutzart IP55, Nennquerschnitt 2,5 mm², Ui=400 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), selbstdichtende Einführungsmembranen, Dichtbereich 8,2 - 12,5 mm, (3 rückseitig, 12 seitlich), außenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich
grün, ohne Klemmen
Der Klassiker der Roten Reihe i12 ist eines der bekanntesten Produkte für den Installateur. Ideal geeignet für eine schnelle und einfache Feuchtrauminstallation im Innenbereich. Für beengte Installationsumgebungen sind die Mini 25 Modelle bestens geeignet. Die schmale Bauform begünstigt das Abzweigen- und Verbinden bei abgehängten Decken oder Kabelkanälen.Die VDE-zertifizierten Abzweigdosen sind in verschiedenen Größen und Farbvarianten erhältlich.
| Bemessungsisolationsspannung AC | 400 V |
|---|---|
| max. Leiterquerschnitt | 2,5 mm² |
| Schutzklasse | II |
| Schutzart | IP55 |
| UL Type Rating | k.A. |
| Farbe Unterteil | grün |
|---|---|
| Farbe Oberteil | grün |
| Breite | 85 mm |
|---|---|
| Länge | 85 mm |
| Höhe | 37 mm |
| Gewicht | 0.041 kg |
| UV-beständig | nein |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | HB |
| Glühdrahtfestigkeit nach EN 60695-2-11 | 650 °C |
| max. Anzahl Klemmen bei 1,5² | 6 |
|---|---|
| max. Anzahl Klemmen bei 2,5² | 5 |
| max. Anzahl Leiter bei 1,5² | 20 |
|---|---|
| max. Anzahl Leiter bei 2,5² | 15 |
| für Dichtbereich min | 8.2 mm |
|---|---|
| für Dichtbereich max | 12.5 mm |
| Befestigungsart | Wand-/Deckenmontage |
| Schlagfestigkeit | IK07 |
| plombierbar | nein |
| Befestigung | außenliegende Befestigungsstellen |
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -25 °C |
| Umgebungstemperatur max. | 40 °C |
| Umgebungstemperatur 24h | 35 °C |
| Installationsort | Innenbereich |
| EAN | 4013902399321 |
|---|---|
| VME Code | C62 |
| ETIM Klasse | EC002600 |
| Zolltarifnummer | 85389099 |
| Material Unterteil | Polyethylen |
|---|---|
| Material Oberteil | Polypropylen |
| Prüfzeichen | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| CAD-Daten | 3D-CAD-Daten herunterladen |
|---|
