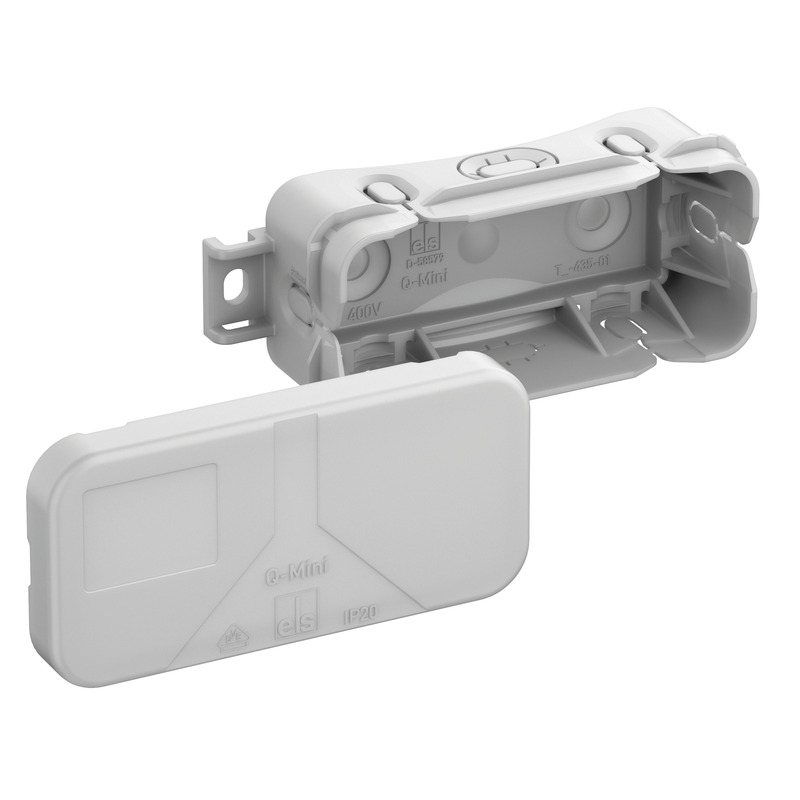

Abzweigdose Q-Mini-L (33490801) Klassische Spelsberg Abzweigdosen für den Innenbereich

Abzweigdose

Q-Mini-L

Artikelnummer: 33490801 | Maße: 89 x 43 x 34 mm

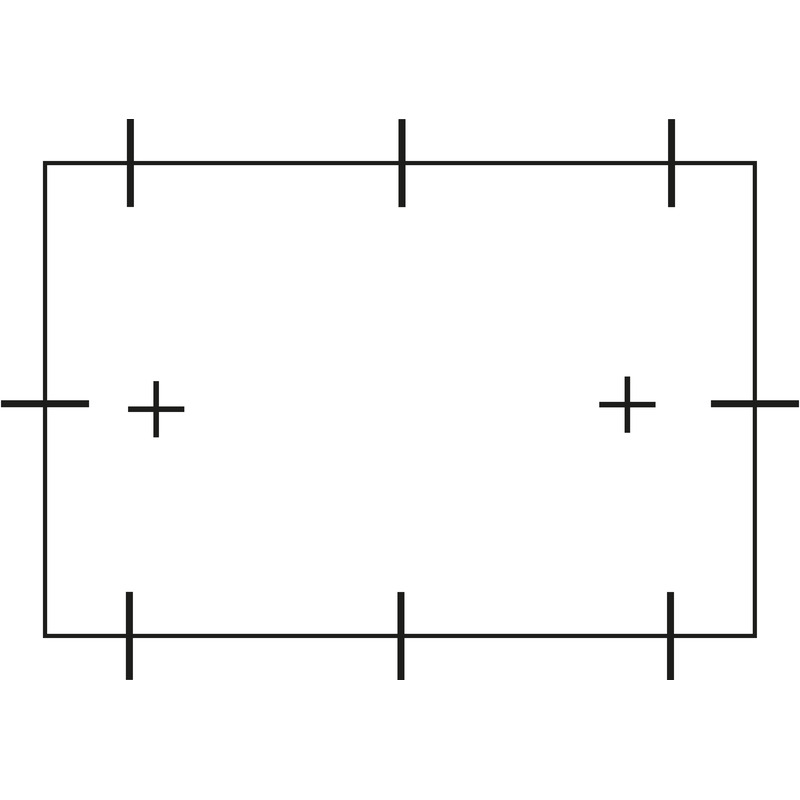

Abzweigdose, mit Schutzart IP20, Nennquerschnitt 2,5 mm², Ui=400 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Einführungen mit Kabelrückhaltevermögen, (8 rückseitig, 2 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich, mit Leitungsrückhaltung, Leitungseinführung von oben möglich

grau, ohne Klemmen

Highlights

Die Abzweigdosen der Roten Reihe sind VDE-zertifiziert, gewährleisten einen Berührungsschutz und garantieren eine sichere Installation für Leitung und Klemme. Die Abzweigdosen ermöglichen einen schnellen und sicheren Anschluss von oben.



Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
max. Leiterquerschnitt 2,5 mm²
Schutzklasse II
Schutzart IP20
Klemmenart ohne
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 89 mm
Länge 43 mm
Höhe 34 mm
Innenlänge 33 mm
Innenbreite 79 mm
Innenhöhe 29 mm
Gewicht 0.0274 kg

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit nach EN 60695-2-11 650 °C

Max. Anzahl Klemmen je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Klemmen bei 1,5² 5
max. Anzahl Klemmen bei 2,5² 3

Max. Anzahl Leiter je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Leiter bei 1,5² 15
max. Anzahl Leiter bei 2,5² 9

Mechanische Eigenschaften

Schlagfestigkeit IK07
plombierbar nein
Befestigungsart (auf der Wand) Wand-/Deckenmontage
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort Innenbereich

Vertriebsdaten

EAN 4013902642311
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85389099

Werkstoff

Material Unterteil Polypropylen
Material Oberteil Polypropylen

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung pdf (698 KB)
Maßzeichnung dxf (4 MB)
Maßzeichnung dwg (902 KB)
Maßzeichnung jpg (1 MB)

Zertifikat

UKCA Erklärung EN pdf (168 KB)
CE Erklärung DE/EN/FR pdf (139 KB)
CE Erklärung DE/EN/PL pdf (142 KB)
VDE Zertifikat (EN 60670) DE/EN pdf (301 KB)

Zubehör

neu Befestigungsset - KTB 1

Befestigungsset KTB 1

  • Maße : 17 x 30 x 14 mm
  • Artikelnummer: 89600901



Befestigungselement zur Montage von Gehäusen an Kabeltragsystemen mit Langlochbreite 7 mm und...
