Abzweigkasten

Abox 700-70²/4

Artikelnummer: 87041001 | Maße: 300 x 450 x 132 mm

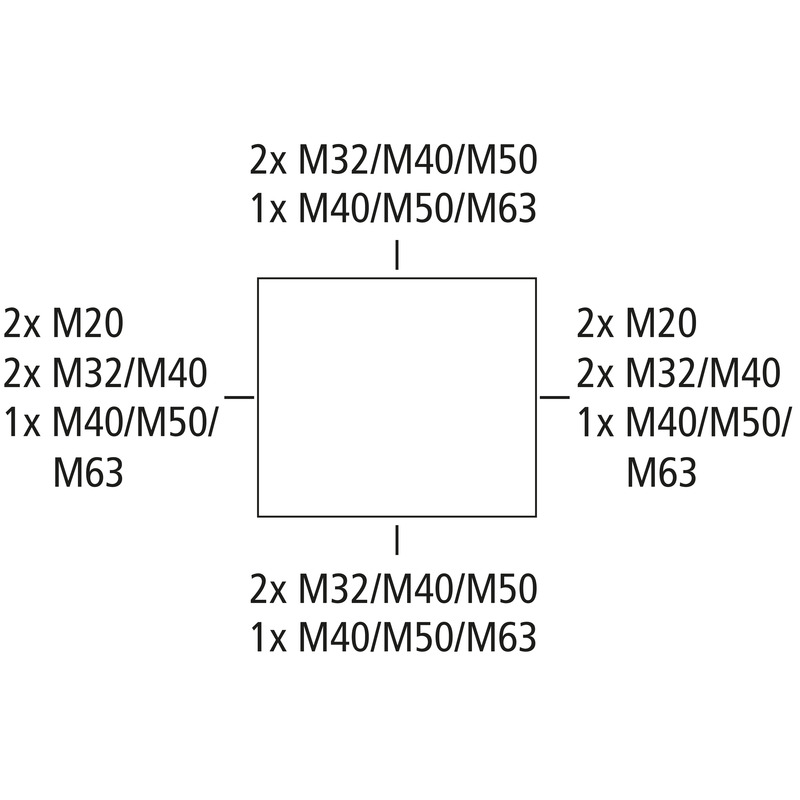

Abzweigkasten, mit Schutzart IP54/IP65, Nennquerschnitt 70 mm², U_i=690 V AC, Ausschlagmembranen, M20/M32/M40/M50/M63, (16 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

grau, mit Schraubklemme, 4-polig - 70² (16-70²)

Beigefügtes Zubehör:
3 Würgenippel mit Gegenmutter IP54 M63 Dichtbereich 24 - 43 mm

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	690 V
max. Leiterquerschnitt	70 mm²
Schutzklasse	II
Schutzart	IP54/IP65
Polzahl	4
UL Type Rating	k.A.

Farben

Farbe Unterteil	grau
Farbe Oberteil	grau

Maße und Gewicht

Breite	300 mm
Länge	450 mm
Höhe	132 mm
Gewicht	3.61 kg

Materialeigenschaften

UV-beständig	nein
halogenfrei	ja
Brennbarkeitsklasse nach UL94	HB
Glühdrahtfestigkeit nach EN 60695-2-11	650 °C

Mechanische Eigenschaften

Befestigungsart	Wand-/Deckenmontage
Schlagfestigkeit	IK07
plombierbar	ja
Drehmoment der Deckelschraube	1 Nm
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-25 °C
Umgebungstemperatur max.	40 °C
Umgebungstemperatur 24h	35 °C
Installationsort	Innenbereich

Vertriebsdaten

EAN	4013902111183
VME Code	CT
ETIM Klasse	EC002600
Zolltarifnummer	85369095

Werkstoff

Material Unterteil	Polystyrol
Material Oberteil	Polystyrol
Material Deckelschraube	Polyamid, glasfaserverstärkt

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung	pdf (699 KB)
Maßzeichnung	dwg (1 MB)
Maßzeichnung	dxf (8 MB)
Maßzeichnung	jpg (1 MB)

Zertifikat

CE Erklärung DE/EN/FR	pdf (218 KB)
CE Erklärung DE/EN/PL	pdf (312 KB)
UKCA Erklärung EN	pdf (49 KB)
