Rapid-Box 50² 1x5 STV Rapid-Box 50² 1x5 STV

Abzweigkasten

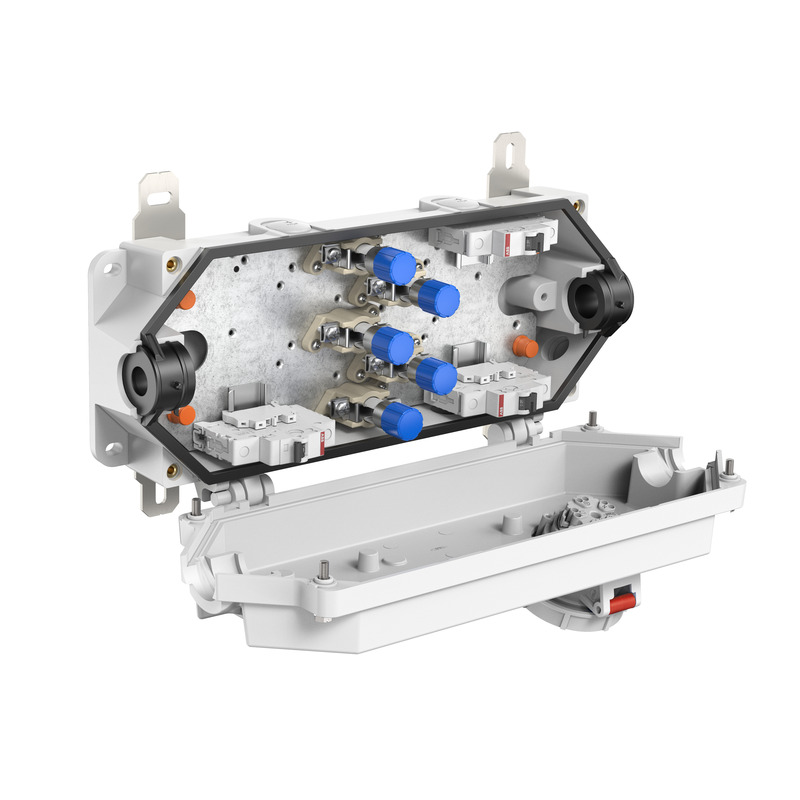

Rapid-Box 50² 1x5 STV

Artikelnummer: 30215101 | Maße: 190 x 447 x 105 mm

Abzweigkasten, mit Schutzart IP66/IP67, Ui=400 V AC, M25, (5 seitlich), außenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und Tunnelbereich, Druck-Sog-Dicht nach Gotthard-Richtlinie. Halogenfreies Gehäuse aus Spezialduroplast, Klemmen aus hochtemperaturbeständiger Spezialkeramik. Außenbefestigungslaschen und Deckelschrauben aus Edelstahl 1.4571

grau, Durchgang: 5-polige Klemme für ungeschnittene Leiter, Klemmbereich für ungeschnittene Leiter 16mm² bis 50mm², Klemmbereich für geschnittene Leiter 16mm² bis 35mm², Bemessungsstrom 100A. In Deckel montiert 1 Stück CEE-Steckdose 5-polig 16A, Absicherung durch 3 x Leitungsschutzschalter einpolig B10, vorverdrahtet. Dichtbereich Hauptkabel: 21-26mm (andere Dichtbereiche auf Anfrage)

Beigefügtes Zubehör:
2 Stück Kabelverschraubung M25, Dichtbereich 9-16mm
4 Stück Verschlussschrauben M25

Highlights

Unsere Abzweigkästen Rapid-Box sind besonders geeignet für Installationen im industriellen Umfeld und Tunnelbereich, die auf eine optimale Lösung für den sicheren Abzweig ungeschnittener Leiter setzen. Die erstklassigen robusten Materialeigenschaften werden unterstützt durch die Schlagfestigkeit von IK09, die Schutzart von IP66/67 und bestandener Druck-Sog Tests nach Gotthard- Richtlinien. Die Bestückung ist variabel und kann passend zur individuellen Anwendung angepasst werden. Bei der Ausstattung gibt es die Möglichkeit zwischen einer reinen Lösung zur Verbindung von Kabeln bis hin zu vorverdrahteten, anschlussfertigen Lösungen zum abgesicherten Abzweigen über Leitungsschutzschaltern zu wählen.



Elektrische Eigenschaften

Bemessungsbetriebsspannung AC 400 V
Bemessungsisolationsspannung AC 400 V
max. Leiterquerschnitt (Leitung abzweigen) 6 mm²
max. Leiterquerschnitt (Leitung verlängern) 50 mm²
Schutzklasse II
Schutzart IP66/IP67

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 190 mm
Länge 447 mm
Höhe 105 mm
Innenlänge 350 mm
Innenbreite 145 mm
Innenhöhe 95 mm
Gewicht 4.4 kg

Materialeigenschaften

halogenfrei ja
Brennbarkeitsklasse nach UL94 V0
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Schlagfestigkeit IK09
Drehmoment der Deckelschraube 6 Nm
Befestigungsart (auf der Wand) Wand-/Deckenmontage
Befestigung außenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 100 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902654376
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Duroplast
Material Oberteil Duroplast
Material Dichtung Elastomer
Material Deckelschraube Edelstahl V4A

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung pdf (3 MB)

Maßblatt

Maßzeichnung pdf (1 MB)
Maßzeichnung dwg (3 MB)
Maßzeichnung dxf (17 MB)
Schaltplan pdf (37 KB)

Zertifikat

Herstellererklärung DE pdf (725 KB)
UKCA Erklärung EN pdf (48 KB)
CE Erklärung DE/EN/FR pdf (61 KB)
CE Erklärung DE/EN/PL pdf (88 KB)

Ausschreibungstexte

Ähnliche Produkte

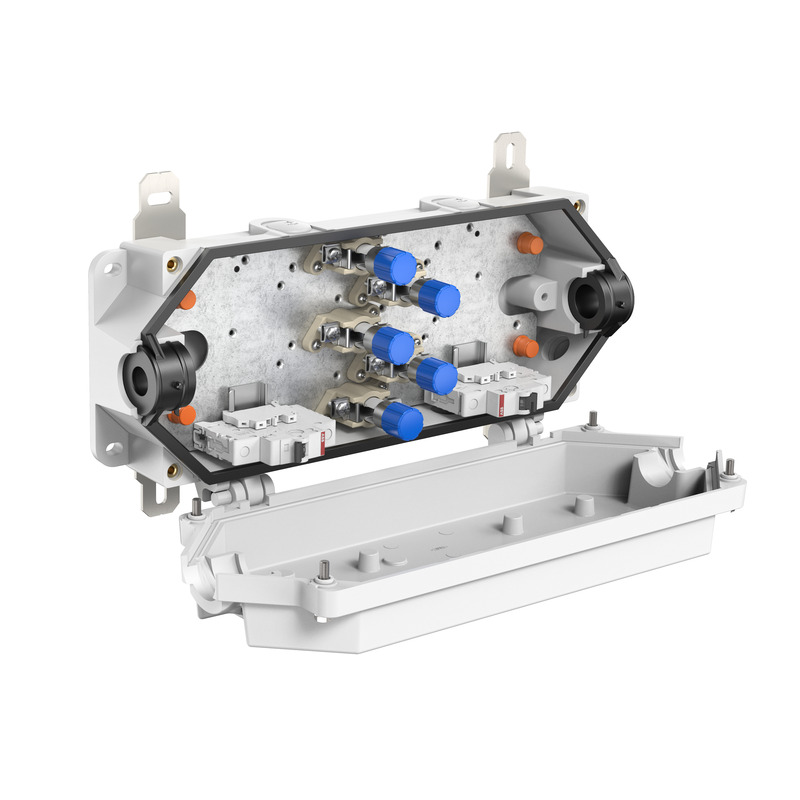

Abzweigkasten - Rapid-Box 50² 2x3 2F

Abzweigkasten Rapid-Box 50² 2x3 2F

  • Maße : 190 x 447 x 105 mm
  • Artikelnummer: 30212101

grau, Durchgang: 5-polige Klemme für ungeschnittene Leiter,...



Abzweigkasten, mit Schutzart IP66/IP67, Ui=400 V AC, M25, (5 seitlich), außenliegende...



Merken
Details

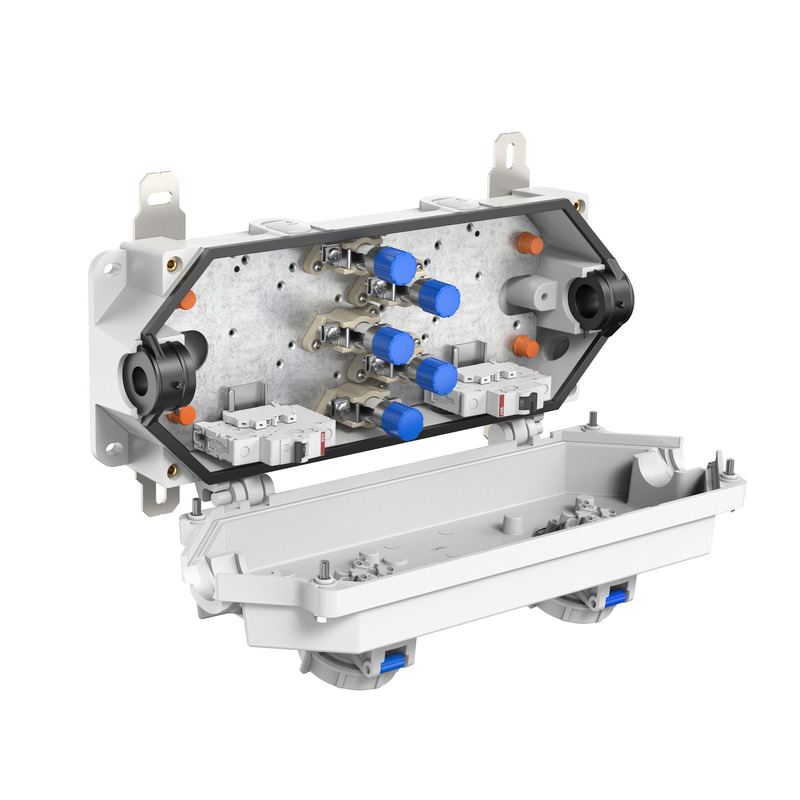

Abzweigkasten - Rapid-Box 50² 2x3 STV

Abzweigkasten Rapid-Box 50² 2x3 STV

  • Maße : 190 x 447 x 105 mm
  • Artikelnummer: 30214101

grau, Durchgang: 5-polige Klemme für ungeschnittene Leiter,...



Abzweigkasten, mit Schutzart IP66/IP67, Ui=400 V AC, M25, (5 seitlich), außenliegende...



Merken
Details

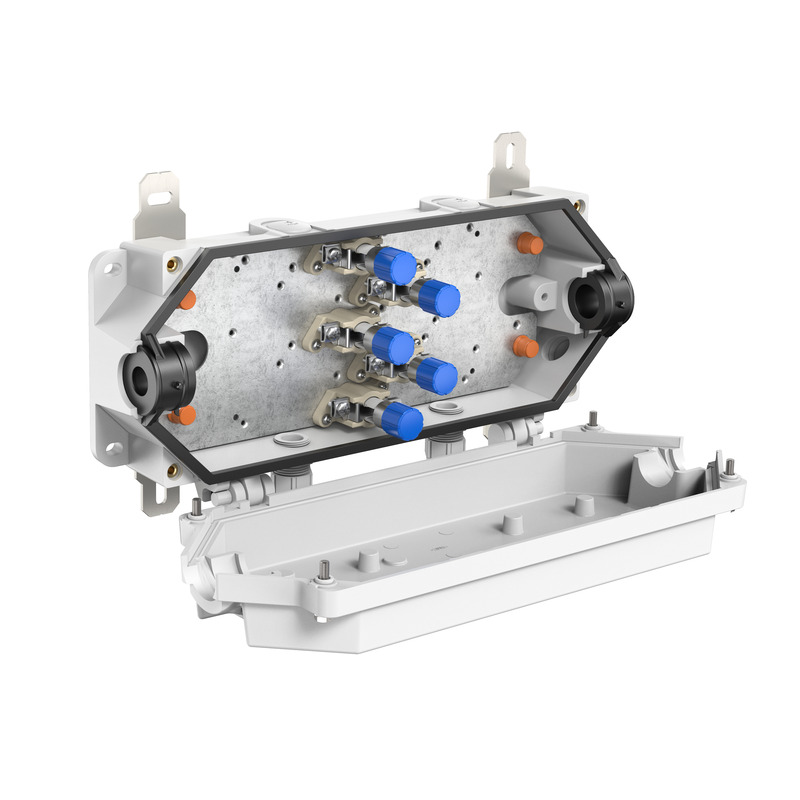

Abzweigkasten - Rapid-Box 50² 2x5
