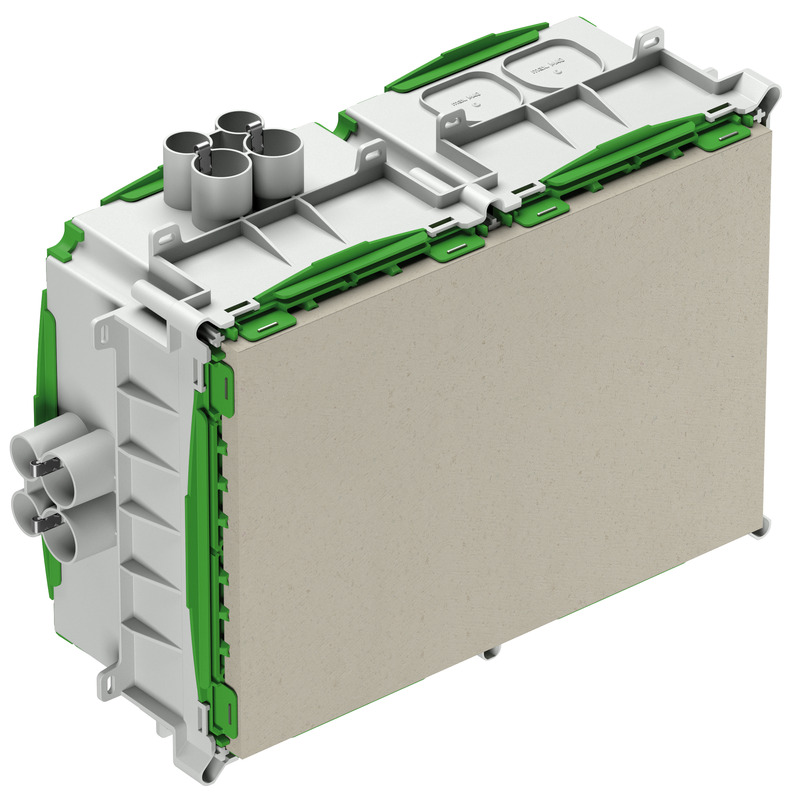

Einbaugehäuse IBTLED 3-f (98220201) Einbaugehäuse: Spelsberg

Einbaugehäuse

IBTLED 3-f

Artikelnummer: 98220201 | Maße: 277 x 400 x 135 mm

Einbaugehäuse, für Fertigteilbau, halogenfrei, zum Einbau von NV/HV/LED-Leuchten und Lautsprechern, Melde- und Rufsystemen, für die Installation von VDE geprüften Leuchten nach DIN EN 60598 (VDE 0711), sowie mit F-Kennzeichnung oder MM-Kennzeichnung, mit Schutzart IP30, Bemessungsisolationsspannung: 400V AC, halogenfrei

maximale Einbauhöhe für Leuchten, Lautsprecher, Melde und Rufsystemen: 100 mm, Lampenleistung Halogen max. 75 W, Lampenleistung LED max. 35W, zusätzliche Einführungen 4 x bis M40, Auslassöffnung: Fermacell®-Platte, variabel bis max. 200 x 300 mm, 16 Kombi-Rohr-Einführungen 8 x M20, M25, 8 x M25 integrierte Rohrstopper und Zugentlastung für Rohre M20, M25, Klebebefestigung oder Nagelbefestigung, Kombirohreinführungen und Membran zum Lochen, Dichtbereich M16 - M40

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
Schutzart IP30
geeignet für Betonbau
maximale Leistung LED 35 W

Farben

Farbe Unterteil grau
Farbe Oberteil grün

Maße und Gewicht

Breite 277 mm
Länge 400 mm
Höhe 135 mm
Innenlänge 300 mm
Innenbreite 200 mm
Innenhöhe 125 mm
maximaler Einbauausschnitt 200.300 mm
Gewicht 2.06 kg

Materialeigenschaften

halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit nach EN 60695-2-11 650 °C

Mechanische Eigenschaften

Befestigungsart Klebebefestigung oder Nagelbefestigung
Tragfähigkeit Fermacellplatte 5 kg
Befestigungsart (in der Wand) Betonbau

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C - %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 60 °C
Umgebungstemperatur 24h 35 °C

Vertriebsdaten

EAN 4013902642632
VME Code C62
ETIM Klasse EC000414
Zolltarifnummer 39269097

Werkstoff

Material Unterteil Polypropylen
Material Oberteil Polypropylen

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung dwg (2 MB)
Maßzeichnung jpg (1 MB)
Maßzeichnung dxf (10 MB)
Maßzeichnung pdf (2 MB)
