Gehäuse

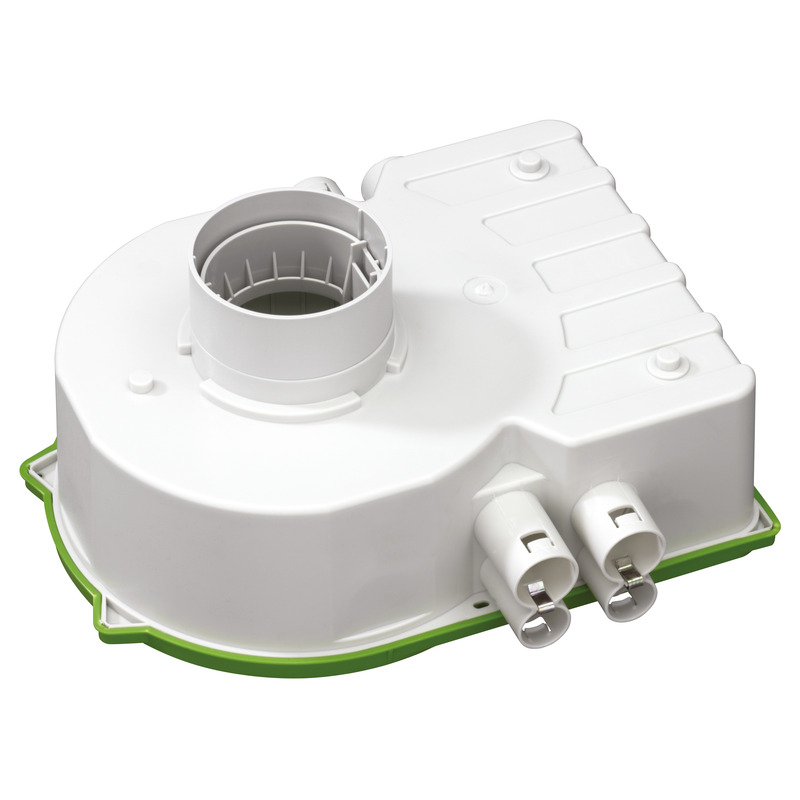

IBTronic XL Drillbox E

Artikelnummer: 97680102 | Maße: 255 x 280 x 92 mm

Gehäuse, für Fertigteilbau, zum Einbau von NV/HV/LED-Leuchten, geeignet für die nachträgliche Installation in Fertigteildecken von 45-70 mm mittels Ø 82 mm Kernbohrung, für die Installation von VDE geprüften Leuchten nach DIN EN 60598 (VDE 0711), sowie mit F-Kennzeichnung oder MM-Kennzeichnung, maximale Einbauhöhe NV-Leuchten: 105 mm, HV-Leuchten: 110 mm, Lampenleistung max. 50 W Alu, mit zusätzlichem Anschlussraum, (z.B. zum Einbau eines elektronischen Sicherheitstransformators bis max. 150 VA), Bemessungsisolationsspannung: 400V AC, halogenfrei

Auslassöffnung: Ø 76 mm, ARD (Außenringdurchmesser der Leuchte), min. Ø 85 mm, 8 Kombi-Rohr-Einführungen 4 x 16 mm, 4 x 19 mm, integrierte Rohrstopper und Zugentlastung für Rohre 16 mm, 19 mm, Dübelbefestigung auf Elementdecke, Integrierte Rohradapter, Dichtbereich M16 - M19

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
geeignet für Betonbau

Farben

Farbe Oberteil sonstige

Maße und Gewicht

Breite 255 mm
Länge 280 mm
Höhe 92 mm
Gewicht 0.464 kg

Materialeigenschaften

halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit nach EN 60695-2-11 650 °C

Mechanische Eigenschaften

Befestigungsart Dübelbefestigung auf Elementdecke

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C - %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C

Vertriebsdaten

EAN 4013902967438
VME Code C62
ETIM Klasse EC000414
Zolltarifnummer 39269097

Werkstoff

Material Unterteil Polypropylen
Material Oberteil Polypropylen

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN/FR/ES pdf (2 MB)
Montageanleitung PL/NL/DK/CZ pdf (703 KB)

Zertifikat

UKCA Erklärung EN pdf (50 KB)
CE Erklärung DE/EN/PL pdf (315 KB)
CE Erklärung DE/EN/FR pdf (222 KB)

Zubehör

Leuchtenmontagekit LMK 76

  • Maße : 81 x 81 x 126,5 mm
  • Artikelnummer: 97980301



Leuchtenmontagekit als Ersatzteil für IBTronic XL Drillbox und IBTronic XL E
