Bewehrungsdose U 71 BWD GVD-2-60 (97116501) Ortbeton: Spelsberg

Bewehrungsdose

U 71 BWD GVD-2-60

Artikelnummer: 97116501 | Maße: 76 x 300 x 85 mm

Bewehrungsdose, rückwärtig Boden grün mit Einführung max. 1x 25 mm, kombinierbar, geeignet für Gegenschalung ohne Abstützung, Vormontage in der Bewehrung, für den Betoneinbau, kombinierbar im Normabstand 71 mm, mit Schutzart IP30, Bemessungsisolationsspannung: 400V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), halogenfrei

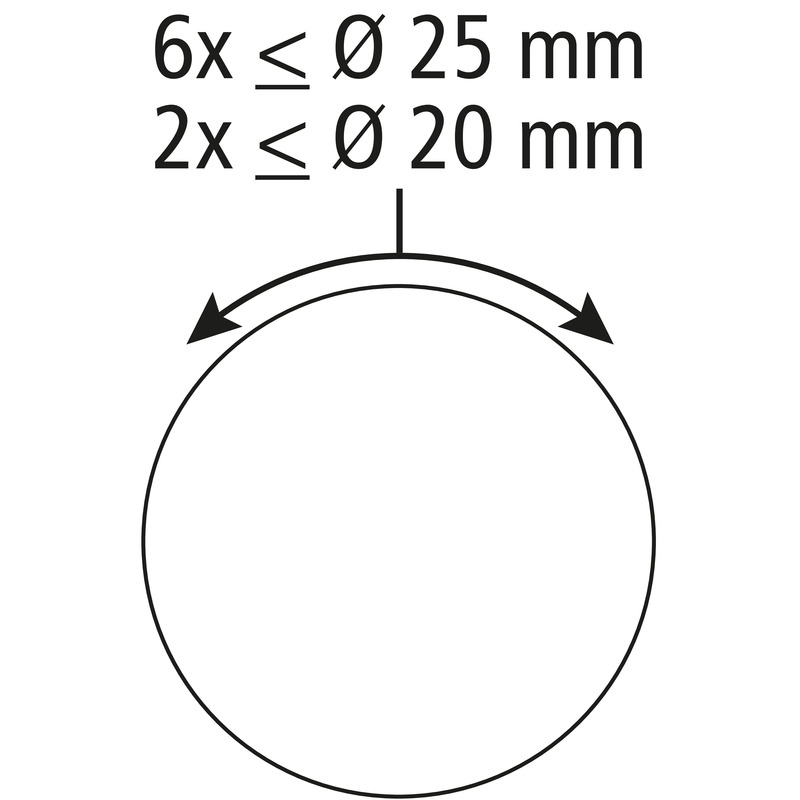

2-teilig, Höhe 85mm, 60 mm Ø Auslass vorn, Einführungen: 6 x bis 25 mm Ø, 2 x bis 20 mm Ø, Betondeckung der Bewehrung von 20-60 mm, VDE zertifiziert nach DIN EN 60670 (VDE 0606), Befestigung mittels Bewehrungsadapter in der Bewehrung , Membran zur Lochung, Dichtbereich M16 - M25

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
Schutzart IP30
geeignet für Betonbau
UL Type Rating k.A.

Farben

Farbe Oberteil sonstige

Maße und Gewicht

Breite 76 mm
Länge 300 mm
Höhe 85 mm
Gewicht 0.11 kg

Materialeigenschaften

halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit nach EN 60695-2-11 650 °C

Mechanische Eigenschaften

Befestigungsart Befestigung mittels Bewehrungsadapter in der Bewehrung

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C - %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C

Vertriebsdaten

EAN 4013902499229
VME Code C62
ETIM Klasse EC002601
Zolltarifnummer 39269097

Werkstoff

Material Unterteil Kunststoff

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
