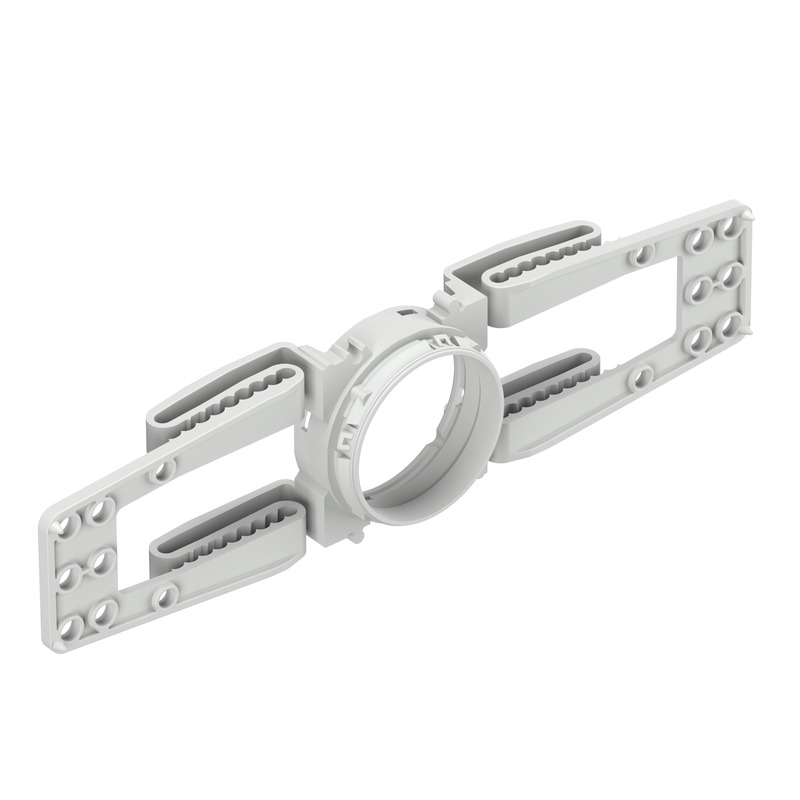

Bewehrungsadapter IBT BWA (97933001) Ortbeton: Spelsberg

Bewehrungsadapter

IBT BWA

Artikelnummer: 97933001 | Maße: 76 x 300 x 35 mm

Bewehrungsadapter, geeignet zur Aufnahme aller U71 Dosen (außer Perilex), kombinierbar im Normabstand 71 mm, Sichtbetoninstallation zur Gegenschalung ohne Abstützung mit Vormontage in der Bewehrung für den Betonbau, halogenfrei

Befestigung mittels Bewehrungsadapter in der Bewehrung

Elektrische Eigenschaften

geeignet für Betonbau

Farben

Farbe Oberteil grau

Maße und Gewicht

Breite 76 mm
Länge 300 mm
Höhe 35 mm
Gewicht 0.0658 kg

Materialeigenschaften

halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit nach EN 60695-2-11 650 °C

Mechanische Eigenschaften

Befestigungsart Befestigung mittels Bewehrungsadapter in der Bewehrung

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C - %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C

Vertriebsdaten

EAN 4013902456192
VME Code C62
ETIM Klasse EC002328
Zolltarifnummer 39269097

Werkstoff

Material Unterteil Polypropylen

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN pdf (2 MB)

Maßblatt

Maßzeichnung dwg (445 KB)
Maßzeichnung jpg (1 MB)
Maßzeichnung pdf (273 KB)
Maßzeichnung dxf (2 MB)

Zertifikat

UKCA Erklärung EN pdf (50 KB)
CE Erklärung DE/EN/PL pdf (75 KB)
CE Erklärung DE/EN/FR pdf (63 KB)
