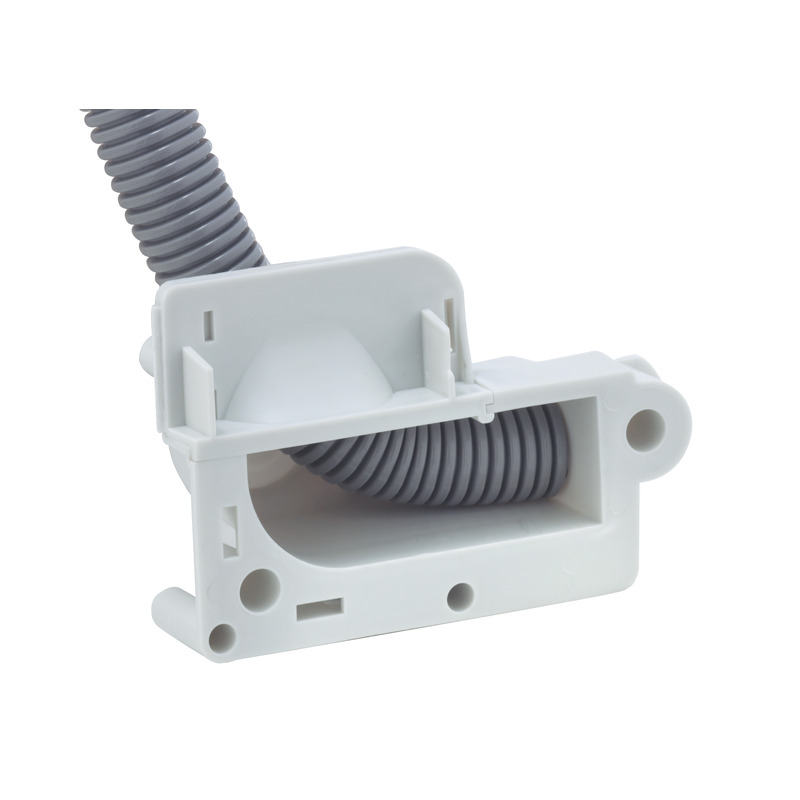

Universalauslass

UVA 90

Artikelnummer: 97071601 | Maße: 126 x 86 x 57 mm

Universalauslass, zur einfachen Rohrübergabe im Wand- und Deckenbereich oder zur Weiterführung von Rohren unter dem Estrich. Einführungen für Rohre bis M25. Geeignet für Klebebefestigung und Gegenschalung (bei Verwendung von Stützholmtechnik bitte unbedingt beachten: Stützholmlänge = Wandstärke minus 2 cm!), Bemessungsisolationsspannung: 400V AC, halogenfrei

Klebebefestigung oder Nagelbefestigung, Dichtbereich M20 - M25, stützholmfähig

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
geeignet für Betonbau

Maße und Gewicht

Breite 126 mm
Länge 86 mm
Höhe 57 mm
Gewicht 0.05 kg

Materialeigenschaften

halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit nach EN 60695-2-11 650 °C

Mechanische Eigenschaften

Befestigungsart Klebebefestigung oder Nagelbefestigung

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C - %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C

Vertriebsdaten

EAN 4013902905430
VME Code C62
ETIM Klasse EC002328
Zolltarifnummer 39269097

Werkstoff

Material Unterteil Polypropylen
Material Oberteil Polypropylen

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung jpg (927 KB)
Maßzeichnung pdf (45 KB)
Maßzeichnung dxf (377 KB)
Maßzeichnung dwg (88 KB)

Zubehör

Das Produkt ist nicht mehr lieferbar!

Rohrverbinder RVB 20

  • Artikelnummer: 97022001

für gerillte Rohre M20



Rohrverbinder (ohne Rohr) mit Zugentlastung, grau, für flexible metrische Elektroinstallationsrohre



Rohrverbinder RVB 25

  • Artikelnummer: 97022501

für gerillte Rohre M25



Rohrverbinder (ohne Rohr) mit Zugentlastung, grau, für flexible metrische Elektroinstallationsrohre



Blindsockel U 71 BSK-K

  • Maße : 78,8 x 71 x 21 mm
  • Artikelnummer: 97953801

Höhe 21 mm für Klebebefestigung



Blindsockel, Basis zur Abstützung von IBT-Dosen und Kästen bei Gegenschalung in Verbindung mit...



Blindsockel U 71 BSK

  • Maße : 78,8 x 71 x 17,25 mm
  • Artikelnummer: 97953901

Höhe 21 mm für Magnetbefestigung, Magnetloch ist später zu verputzen



Blindsockel, Basis zur Abstützung von IBT-Dosen und Kästen bei Gegenschalung in Verbindung mit...



Stufenbohrer LFR

  • Artikelnummer: 19599501

Durchgangsöffnung: M16-32, Bohrung: 16,5-32,5 mm



Lochfräser



Das Produkt ist nicht mehr lieferbar!

Rohrverbinder RVB 32

  • Artikelnummer: 97023201

für gerillte Rohre M32



Rohrverbinder (ohne Rohr) mit Zugentlastung, grau, für flexible metrische Elektroinstallationsrohre



Das Produkt ist nicht mehr lieferbar!

Rohrverbinder RVB 40

  • Artikelnummer: 97024001

für gerillte Rohre M40



Rohrverbinder (ohne Rohr) mit Zugentlastung, grau, für flexible metrische Elektroinstallationsrohre



Das Produkt ist nicht mehr lieferbar!

Stanzzange IBT LZA-OE

  • Maße : 235 x 35 x 63 mm
  • Artikelnummer: 97810001

ohne Stanzeinsatz



Stanzzange, Lochwerkzeug zur Erstellung passgenauer Einführungen in Betondosen, Lochung immer 1-3 mm...



Das Produkt ist nicht mehr lieferbar!

Stanzzange IBT LZA-18

  • Artikelnummer: 97811801

mit 18 mm Stanzeinsatz für Rohr M20



Stanzzange, Lochwerkzeug zur Erstellung passgenauer Einführungen in Betondosen, Lochung immer 1-3 mm...



Das Produkt ist nicht mehr lieferbar!

Stanzzange IBT LZA-23

  • Artikelnummer: 97812301

mit 23 mm Stanzeinsatz für Rohr M25



Stanzzange, Lochwerkzeug zur Erstellung passgenauer Einführungen in Betondosen, Lochung immer 1-3 mm...



Das Produkt ist nicht mehr lieferbar!

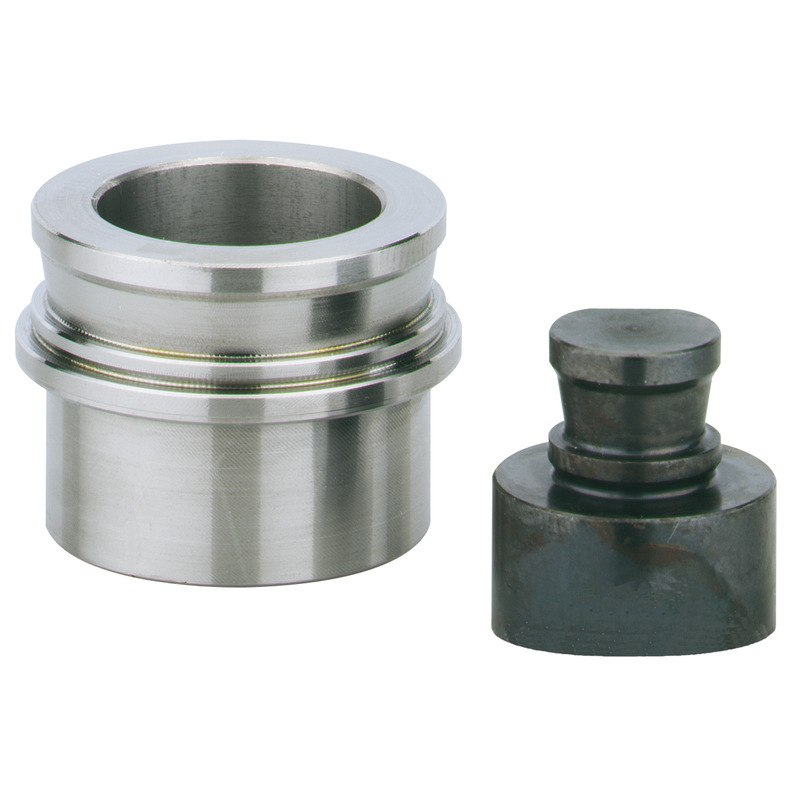

Stanzeinsatz IBT STE-LZA/14

  • Artikelnummer: 97891401



Stanzeinsätze als Ersatz oder Erweiterungsbedarf für IBT LZA Stanzzange



Das Produkt ist nicht mehr lieferbar!

Stanzeinsatz IBT STE-LZA/18

  • Artikelnummer: 97891801



Stanzeinsätze als Ersatz oder Erweiterungsbedarf für IBT LZA Stanzzange



Das Produkt ist nicht mehr lieferbar!

Stanzeinsatz IBT STE-LZA/23

  • Artikelnummer: 97892301



Stanzeinsätze als Ersatz oder Erweiterungsbedarf für IBT LZA Stanzzange



Das Produkt ist nicht mehr lieferbar!

Weitedorn WED

  • Maße : 28,5 x 131,15 x 28,5 mm
  • Artikelnummer: 97915501

Aufweitebereich 9-25 mm Ø



Weitedorn, Montagehilfe bei der Rohreinführung



Zubehör IBT NAS-AL

  • Maße : 8,4 x 30 x 8,4 mm
  • Artikelnummer: 97924001

Spreiznagel, Aluminium 40 mm, mit Kunststoffdübel zur Befestigung der...



Befestigungsmittel für Stahlschalung



Zubehör IBT NA-AL

  • Maße : 3,5 x 40 x 3,5 mm
  • Artikelnummer: 97924201

Aluminium-Nagel, 40 mm lang, geriffelt



Befestigungsmittel für Holz- / Kunststoffschalung, für Ortbeton- bzw. Schüttbetonbauweise auf der...



Zubehör IBT NA-AL/gl

  • Maße : 3,1 x 45 x 3,1 mm
  • Artikelnummer: 97924301

Aluminium-Nagel, 40 mm lang, glatt



Befestigungsmittel für Holz- / Kunststoffschalung, für Ortbeton- bzw. Schüttbetonbauweise auf der...



Das Produkt ist nicht mehr lieferbar!

Zubehör IBT ANSW

  • Artikelnummer: 97926001

Anschweissschraube M6 x 10 mm, preiswerte und sichere Befestigung der...



Befestigungsmittel für Stahlschalung



Das Produkt ist nicht mehr lieferbar!

Einlegepatrone STH-ELP

  • Artikelnummer: 97953601



Einlegepatrone, 6 mm Ø, wenn Stützholm-Toleranzausgleich erforderlich, (in Kombination mit STH-STU...



Stützholm STH 70

  • Maße : 6 x 70 x 6 mm
  • Artikelnummer: 97957001



Stützholme für verschiedene Wandstärken bei Gegenschalung, Einsatz immer in Verbindung mit...



Stützholm STH 90

  • Maße : 6 x 90 x 6 mm
  • Artikelnummer: 97959001



Stützholme für verschiedene Wandstärken bei Gegenschalung, Einsatz immer in Verbindung mit...



Stützholm STH 100

  • Maße : 6 x 100 x 6 mm
  • Artikelnummer: 97960001



Stützholme für verschiedene Wandstärken bei Gegenschalung, Einsatz immer in Verbindung mit...



Stützholm STH 110

  • Maße : 6 x 110 x 6 mm
  • Artikelnummer: 97961001



Stützholme für verschiedene Wandstärken bei Gegenschalung, Einsatz immer in Verbindung mit...



Stützholm STH 130

  • Maße : 6 x 130 x 6 mm
  • Artikelnummer: 97963001



Stützholme für verschiedene Wandstärken bei Gegenschalung, Einsatz immer in Verbindung mit...



Stützholm STH 140

  • Maße : 6 x 140 x 6 mm
  • Artikelnummer: 97964001



Stützholme für verschiedene Wandstärken bei Gegenschalung, Einsatz immer in Verbindung mit...



Stützholm STH 150

  • Maße : 6 x 150 x 6 mm
  • Artikelnummer: 97965001



Stützholme für verschiedene Wandstärken bei Gegenschalung, Einsatz immer in Verbindung mit...



Stützholm STH 170

  • Maße : 6 x 170 x 6 mm
  • Artikelnummer: 97967001



Stützholme für verschiedene Wandstärken bei Gegenschalung, Einsatz immer in Verbindung mit...



Stützholm STH 190

  • Maße : 6 x 190 x 6 mm
  • Artikelnummer: 97969001



Stützholme für verschiedene Wandstärken bei Gegenschalung, Einsatz immer in Verbindung mit...



Stützholm STH 230

  • Maße : 6 x 230 x 6 mm
  • Artikelnummer: 97973001



Stützholme für verschiedene Wandstärken bei Gegenschalung, Einsatz immer in Verbindung mit...



Stützholm STH 240

  • Maße : 6 x 240 x 6 mm
  • Artikelnummer: 97974001



Stützholme für verschiedene Wandstärken bei Gegenschalung, Einsatz immer in Verbindung mit...



Stützholm STH 290

  • Maße : 6 x 290 x 6 mm
  • Artikelnummer: 97979001



Stützholme für verschiedene Wandstärken bei Gegenschalung, Einsatz immer in Verbindung mit...
