Geräte-Verbindungsdose P 71 GVD-K 2xM25 (98476601) Werksfertigung: Spelsberg

Geräte-Verbindungsdose

P 71 GVD-K 2xM25

Artikelnummer: 98476601 | Maße: 71 x 71 x 67,5 mm

Geräteverbindungsdose für die liegende Werksfertigung, 1-teilig, Durchmesser 60 mm Ø, mit vergrößertem Anschlussraum, 4 Schraubdome mit Schraubabstand 60 mm, kombinierbar, mit Krallenbefestigung, kombinierbar im Normabstand 71 mm, geeignet auch für Gegenschalung, VDE zertifiziert nach DIN EN 60670 (VDE 0606)

Klebebefestigung, Integrierte Rohradapter und zusätzliche Rohradapter mit Easy-Cut-Membran, Dichtbereich M16 - M25, stützholmfähig

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
Schutzklasse II
Schutzart IP30
geeignet für Betonbau
UL Type Rating k.A.

Farben

Farbe Unterteil grün
Farbe Oberteil grün

Maße und Gewicht

Breite 71 mm
Länge 71 mm
Höhe 67.5 mm
Durchmesser 60 mm
Gewicht 0.0554 kg

Materialeigenschaften

halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit nach EN 60695-2-11 650 °C

Mechanische Eigenschaften

Befestigungsart Klebebefestigung

Vertriebsdaten

EAN 4013902634125
VME Code C62
ETIM Klasse EC002601
Zolltarifnummer 39269097

Werkstoff

Material Unterteil Polypropylen
Material Oberteil Polypropylen

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung pdf (863 KB)
Maßzeichnung dwg (855 KB)
Maßzeichnung dxf (4 MB)

Zertifikat

CE Erklärung DE/EN/FR pdf (62 KB)
VDE Zertifikat (DIN EN 60670) DE/EN pdf (627 KB)
UKCA Erklärung EN pdf (49 KB)
CE Erklärung DE/EN/PL pdf (74 KB)

Zubehör

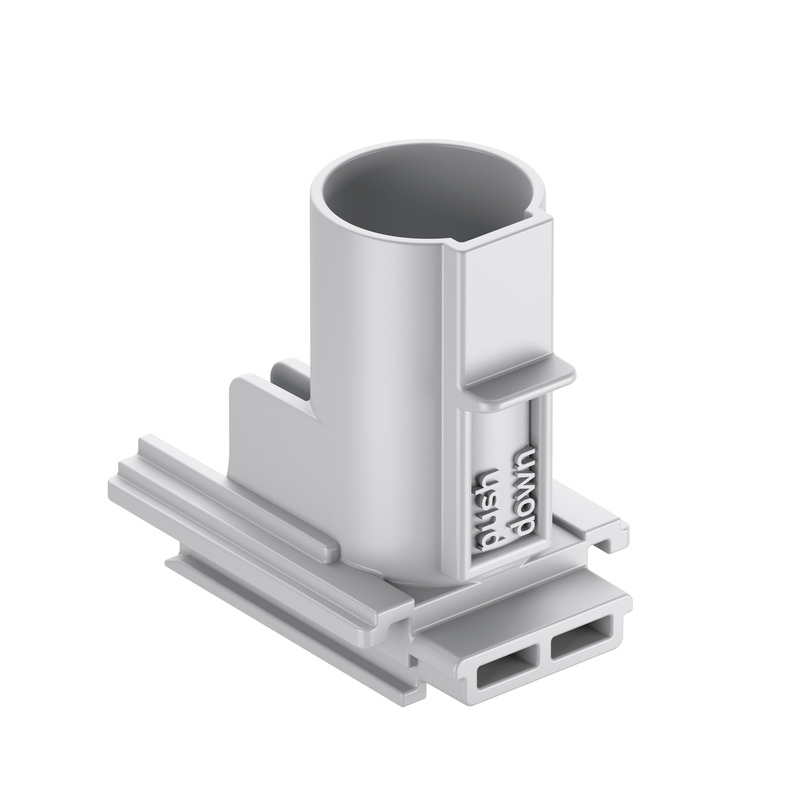

Rohradapter RA 16

  • Maße : 39,7 x 40,2 x 28,5 mm
  • Artikelnummer: 98401601

Rohradapter M16, geeignet für P 71 GVD 2xM25 und P 71 DATA



Rohradapter, zur werkzeuglosen Aufnahme von Rohren, mit integrierten Rohrstoppern und Zugentlastung

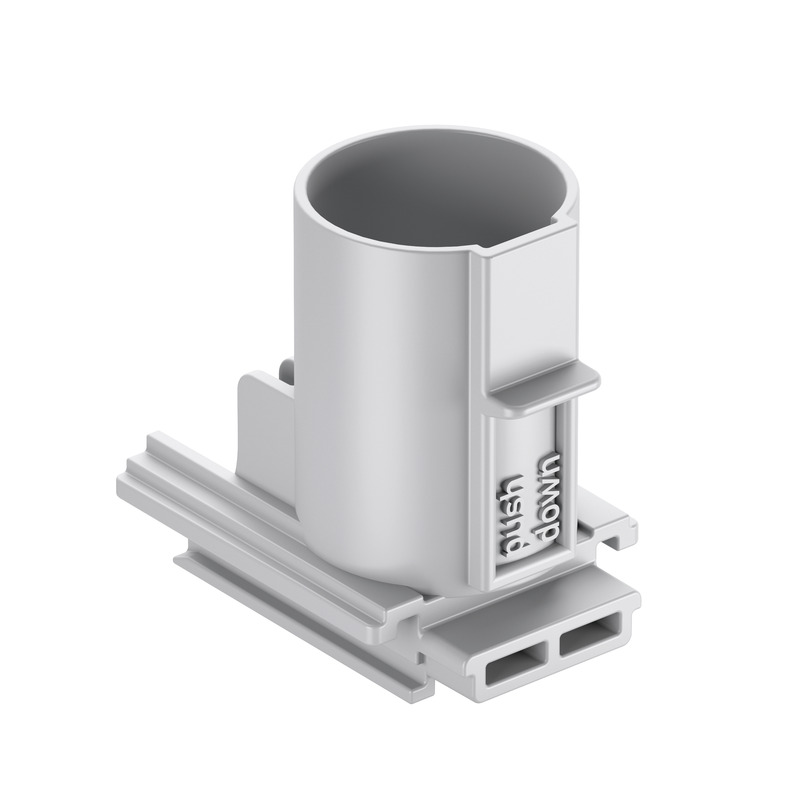

Rohradapter RA 20

  • Maße : 39,7 x 40,2 x 28,5 mm
  • Artikelnummer: 98402001

Rohradapter M20, geeignet für P 71 GVD 2xM25 und P 71 DATA



Rohradapter, zur werkzeuglosen Aufnahme von Rohren, mit integrierten Rohrstoppern und Zugentlastung

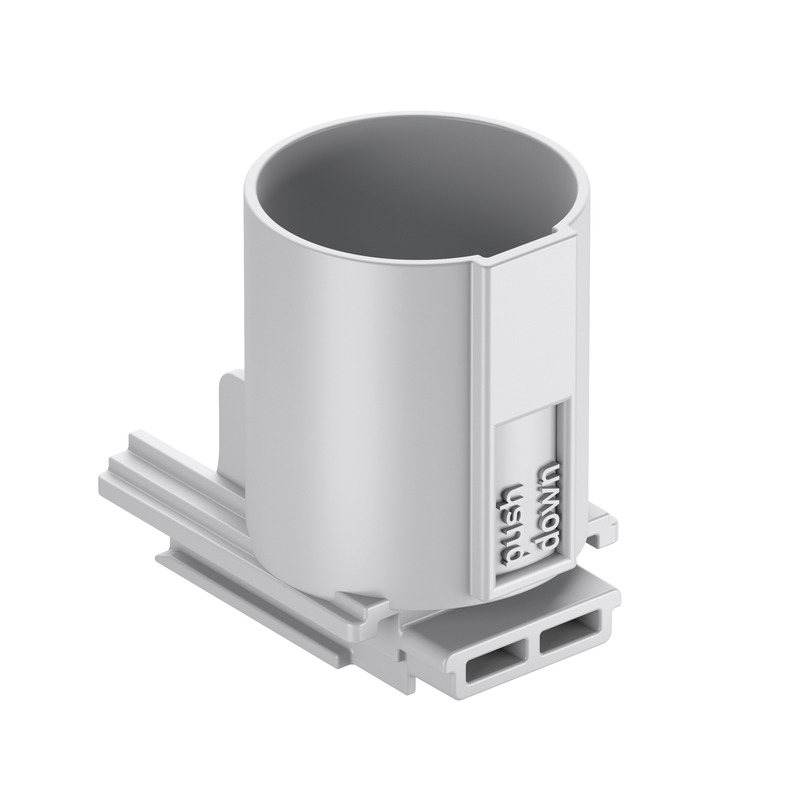

Rohradapter RA 25

  • Maße : 39,7 x 40,2 x 28,5 mm
  • Artikelnummer: 98402501

Rohradapter M25, geeignet für P 71 GVD 2xM25 und P 71 DATA



Rohradapter, zur werkzeuglosen Aufnahme von Rohren, mit integrierten Rohrstoppern und Zugentlastung



CAD-Daten

CAD-Daten 3D-CAD-Daten herunterladen

Ihre Anfrage

Ihre Informationen

Firmendaten

CAD-Format

BIM-Daten

BIM-Daten 3D-BIM-Daten herunterladen

Ihre Anfrage

Ihre Informationen

Firmendaten

BIM-Format

Ausschreibungstexte

Ähnliche Produkte

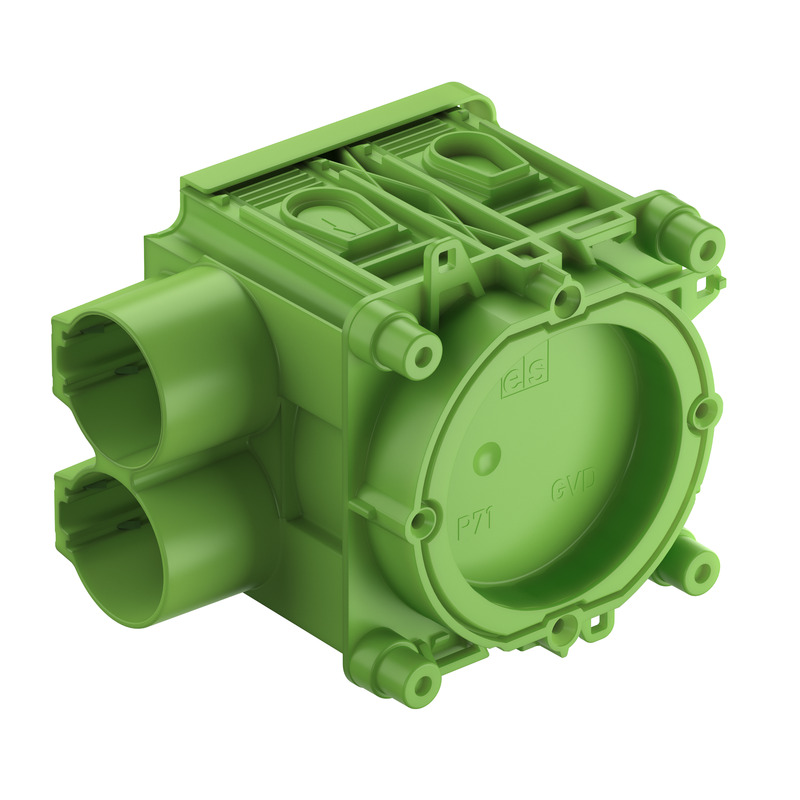

Geräte-Verbindungsdose P 71 GVD 2xM25
