Abzweigkasten WKE 405 LSA (86240501) Kommunikationsleitungen: Spelsberg

Abzweigkasten

WKE 405 LSA

Artikelnummer: 86240501 | Maße: 200 x 200 x 110 mm

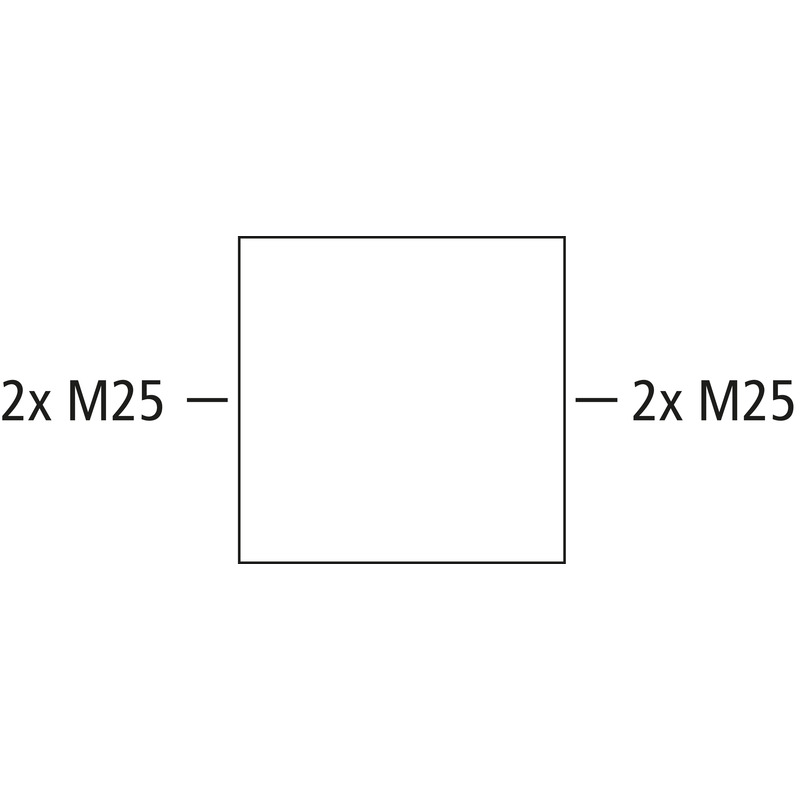

Abzweigkasten, mit Schutzart IP66, Ui=450 V AC, M25, (4 seitlich), außenliegende Befestigungsstellen, mit zeitsparender (löt-, schraub- und abisolierfreier) Anschlusstechnik für Kabel mit Funktionserhalt nach DIN 4102 Teil 12

orange, Verbindungskasten bestückt mit zwei LSA-Plus-Anschlussleisten, jeweils für 10 Doppeladern (2 x 10 DA), die LSA-Plus-Kontakte sind für Massivleiter mit 0,4 - 0,8 mm Durchmesser und einem Isolierungsaußendurchmesser von 0,7 -1,6 mm geeignet.

Beigefügtes Zubehör:
4 Kabelverschraubungen M25, Dichtbereich 9 - 19 mm, Dübelset ø 6 mm

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 450 V
min. Leiterquerschnitt (Leitung verlängern) 0,126 mm²
max. Leiterquerschnitt (Leitung verlängern) 0,5 mm²
Schutzklasse II
Schutzart IP66
abgesicherter Abzweig nein
Klasse Funktionserhalt E30
Anzahl Pole (Abzweig) 0
Anzahl Pole (Durchgang) 40
UL Type Rating k.A.
Anzahl Sicherungen im Abzweig 0

Farben

Farbe Unterteil orange
Farbe Oberteil orange

Zusatzfeatures

Anwendungsbereich Kommunikationsleitungen

Maße und Gewicht

Breite 200 mm
Länge 200 mm
Höhe 110 mm
Gewicht 3.5182 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V0
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK08
plombierbar nein
Drehmoment der Deckelschraube 2.5 Nm
Befestigung außenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902409259
VME Code CT
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Duroplast
Material Oberteil Duroplast
Material Dichtung Polyurethan
Material Deckelschraube Edelstahl V4A

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung pdf (327 KB)
Maßzeichnung dxf (4 MB)
Maßzeichnung dwg (737 KB)
Maßzeichnung jpg (1.020 KB)

Zertifikat

CE Erklärung DE/EN/PL pdf (136 KB)
UKCA Erklärung EN pdf (164 KB)
CE Erklärung DE/EN/FR pdf (135 KB)

Zubehör

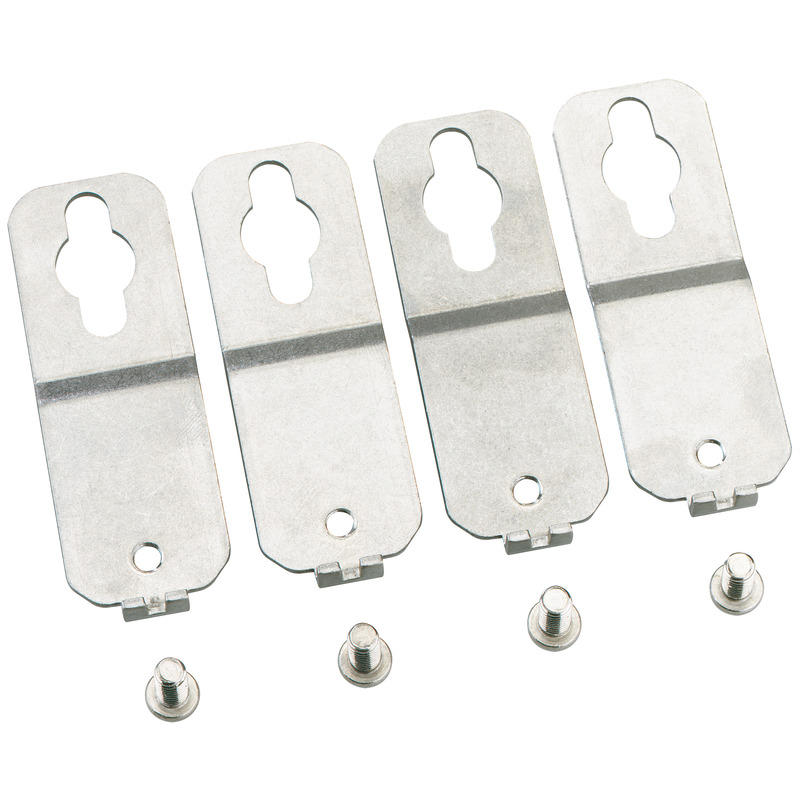

Außenbefestigungsset WKE 200 ABL

  • Maße : 25 x 77,1 x 10,3 mm
  • Artikelnummer: 86040001

Außenbefestigungsset V2A, für WKE 200 bis WKE 400, Material Edelstahl...



Außenbefestigungsset V2A
