Abzweigkasten WKE 6 - 16 x 1,5² (86851601) Kommunikationsleitungen: Spelsberg

Abzweigkasten

WKE 6 - 16 x 1,5²

Artikelnummer: 86851601 | Maße: 200 x 250 x 120 mm

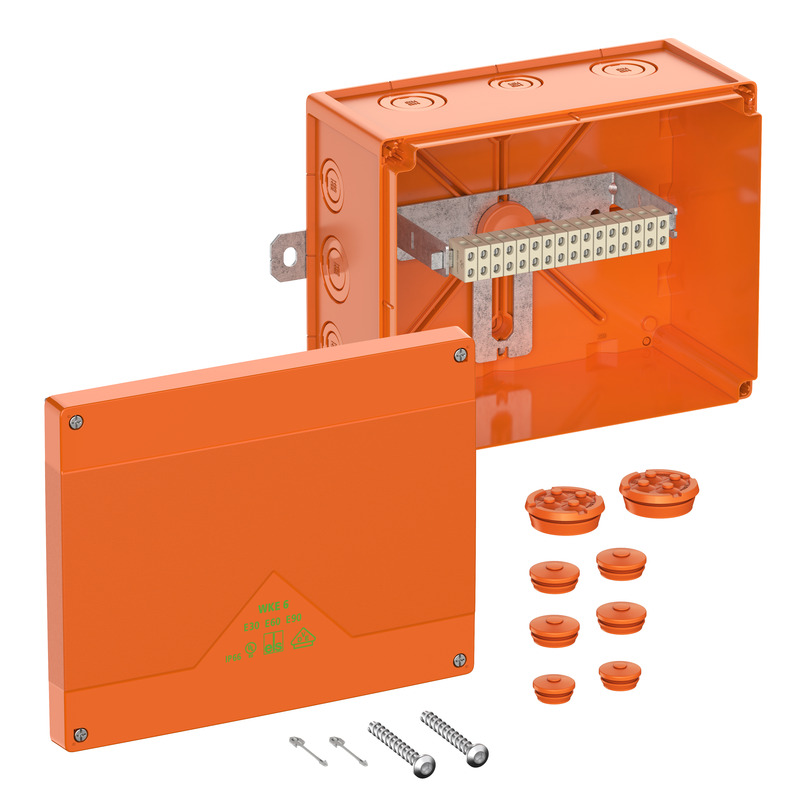

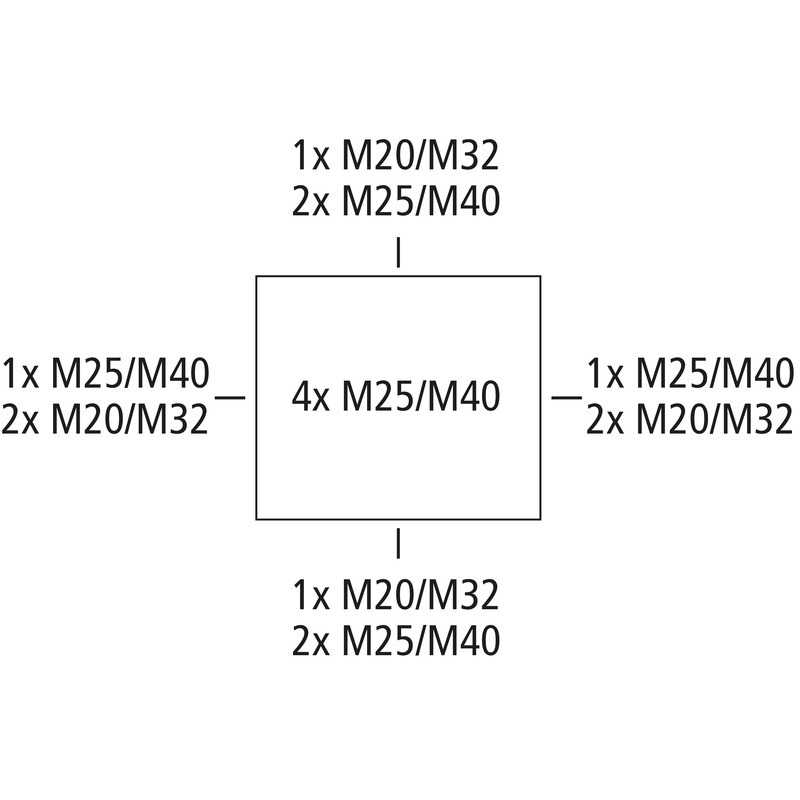

Abzweigkasten, mit Schutzart IP66, Ui=450 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), M20/M25/M32/M40, (4 rückseitig, 12 seitlich), außenliegende Befestigungsstellen, mit elektrischem Funktionserhalt E30 - E90 nach DIN 4102 Teil 12. Halogenfreies Gehäuse aus Spezialthermoplast, Klemmen aus hochtemperaturbeständiger Spezialkeramik, Klemmenhalter frei positionierbar

orange, Verbindungskasten 16-polig 0,5 - 2,5 mm², Abzweigkasten 16-polig 0,5 - 1,5 mm², Anzahl der klemmbaren Leiter pro Pol: 8 x 0,5² / 4 x 0,75² / 6 x 1² / 6 x 1,5² / 2 x 2,5²

Beigefügtes Zubehör:
Deckelverliersicherung, Schraubanker, 2 Doppelmembranstutzen IP66 M20 Dichtbereich 7 - 13 mm, 4 Doppelmembranstutzen IP66 M25 Dichtbereich 9 - 17 mm, 2 Doppelmembranstutzen IP66 M40/4 Dichtbereich 4 x 6-9 mm

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 450 V
Bemessungsisolationsspannung DC 450 V
min. Leiterquerschnitt (Leitung abzweigen) 0,5 mm²
max. Leiterquerschnitt (Leitung abzweigen) 1,5 mm²
min. Leiterquerschnitt (Leitung verlängern) 0,5 mm²
max. Leiterquerschnitt (Leitung verlängern) 2,5 mm²
Schutzklasse II
Schutzart IP66
abgesicherter Abzweig nein
Klasse Funktionserhalt E30/E60/E90
Anzahl Pole (Abzweig) 16
Anzahl Pole (Durchgang) 16
UL Type Rating sonstige
Anzahl Sicherungen im Abzweig 0

Farben

Farbe Unterteil orange
Farbe Oberteil orange

Zusatzfeatures

Anwendungsbereich Kommunikationsleitungen

Maße und Gewicht

Breite 200 mm
Länge 250 mm
Höhe 120 mm
Innenlänge 235 mm
Innenbreite 185 mm
Innenhöhe 102 mm
Gewicht 1.356 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V0
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK08
plombierbar ja
Befestigung außenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902631384
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat
Material Dichtung Polyurethan
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen UL-EU (EN 62208)

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung pdf (1 MB)
Maßzeichnung dxf (15 MB)
Maßzeichnung dwg (3 MB)
Maßzeichnung jpg (1 MB)

Zertifikat

Gutachterliche Stellungnahme Zertifikat DE pdf (456 KB)
CE Erklärung DE/EN/PL pdf (88 KB)
CE Erklärung DE/EN/FR pdf (33 KB)
VDE Zertifikat DE/EN pdf (2 MB)
UKCA Erklärung EN pdf (49 KB)
AbP Prüfzeugnis DE pdf (4 MB)
MPA Prüfzeugnis UKr pdf (1 MB)
