Abzweigkasten WKE 6 T 3D01 (86963301) Tunnelanwendungen: Spelsberg

Abzweigkasten

WKE 6 T 3D01

Artikelnummer: 86963301 | Maße: 200 x 250 x 120 mm

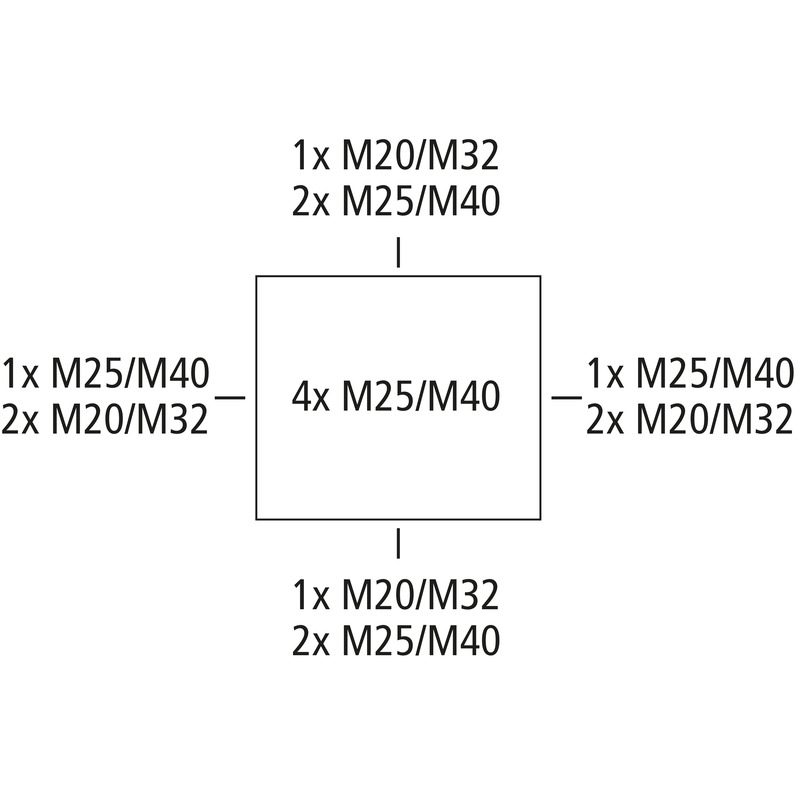

Abzweigkasten, mit Schutzart IP66, Ui=450 V AC, zertifiziert durch UL-EU (EN 62208), UL-EU (EN 61439-1/-2), Ausschlagmembranen, M20/M25/M32/M40, (4 rückseitig, 12 seitlich), außenliegende Befestigungsstellen, mit elektrischem Funktionserhalt E30 - E90 nach DIN 4102 Teil 12. Druck-Sog-Dicht gemäß Gotthard-Richtlinie. Halogenfreies Gehäuse aus Spezialthermoplast, Klemmen aus hochtemperaturbeständiger Spezialkeramik, Klemmenhalter frei positionierbar, Schnellmontage durch Außenbefestigungslaschen aus Edelstahl 1.4571. Deckelschrauben aus Edelstahl 1.4578

orange, Verbindungskasten 5-polig 1,5 - 16 mm², Abzweigkasten 3-polig 1,5 - 10 mm², Sicherung im Abzweig 3 x Sockel D01 (ohne Einsatz), Anzahl der klemmbaren Leiter pro Klemmstelle 5 x 1,5² / 4 x 2,5² / 2 x 4² / 2 x 6² / 1 x 10² / 1 x 16²

Beigefügtes Zubehör:
2 x Kabelverschraubung M40, Dichtbereich 16 - 28 mm, 1 x Kabelverschraubung M32, Dichtbereich 11 - 21 mm, je 1 x Doppelmembranstutzen M32 und M40 zum Verschließen versehentlich geöffneter Ausschlagmembranen.

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 450 V
Bemessungsisolationsspannung DC 450 V
min. Leiterquerschnitt (Leitung abzweigen) 1,5 mm²
max. Leiterquerschnitt (Leitung abzweigen) 4 mm²
min. Leiterquerschnitt (Leitung verlängern) 1,5 mm²
max. Leiterquerschnitt (Leitung verlängern) 16 mm²
Schutzklasse II
Schutzart IP66
abgesicherter Abzweig ja
Klasse Funktionserhalt E30/E60/E90
Anzahl Pole (Abzweig) 3
Anzahl Pole (Durchgang) 5
UL Type Rating sonstige
Anzahl Sicherungen im Abzweig 3

Farben

Farbe Unterteil orange
Farbe Oberteil orange

Zusatzfeatures

Anwendungsbereich abgesicherter Abzweig

Maße und Gewicht

Breite 200 mm
Länge 250 mm
Höhe 120 mm
Innenlänge 235 mm
Innenbreite 185 mm
Innenhöhe 102 mm
Gewicht 2.2 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V0
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Schlagfestigkeit IK08
plombierbar ja
Befestigungsart (auf der Wand) Wand-/Deckenmontage
Befestigung außenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902652365
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat
Material Dichtung Polyurethan
Material Deckelschraube Edelstahl V4A

Zertifikate

Prüfzeichen UL-EU (EN 62208)
Prüfzeichen UL-EU (EN 61439-1/-2)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung pdf (10 MB)

Maßblatt

Maßzeichnung dxf (26 MB)
Maßzeichnung pdf (2 MB)
Maßzeichnung dwg (5 MB)

Zertifikat

UKCA Erklärung EN pdf (48 KB)
UL Zertifikat (EN62208) EN pdf (343 KB)
MPA Prüfzeugnis EN pdf (4 MB)
MPA Prüfzeugnis DE pdf (4 MB)
CE Erklärung DE/EN/FR pdf (32 KB)
Herstellererklärung DE pdf (726 KB)
CE Erklärung DE/EN/PL pdf (90 KB)

Zubehör

Doppelmembranstutzen DMS M20/or

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26062001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M25/or

  • Maße : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26062501

Dichtbereich 9 - 17 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M32/or

  • Maße : 36,7 x 36,7 x 14,7 mm
  • Artikelnummer: 26063201

Dichtbereich 13 - 21 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M40/or

  • Maße : 46,5 x 46,5 x 18,6 mm
  • Artikelnummer: 26064001

Dichtbereich 17 - 28 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Kabelverschraubung KVR M20-MGM/or

  • Maße : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22762001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, orange



Kabelverschraubung KVR M25-MGM/or

  • Maße : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22762501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, orange



Kabelverschraubung KVR M32-MGM/or

  • Maße : 40 x 40 x 50 mm
  • Artikelnummer: 22763201

Dichtbereich 11 - 21 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, orange



Kabelverschraubung KVR M40-MGM/or

  • Maße : 50 x 50 x 54 mm
  • Artikelnummer: 22764001

Dichtbereich 16 - 28 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, orange



Montageplatte WKE BK 1

  • Maße : 100 x 70 x 246,5 mm
  • Artikelnummer: 86310001

Edelstahl, ohne Befestigungsschrauben



Montageplatte zur brandsicheren Installation von Abzweigkästen mit Funktionserhalt der Serie WKE 2...
