Abzweigkasten WKE 203 SL (86228301) Verbinden+Abzweigen: Spelsberg

Abzweigkasten

WKE 203 SL

Artikelnummer: 86228301 | Maße: 115 x 115 x 93 mm

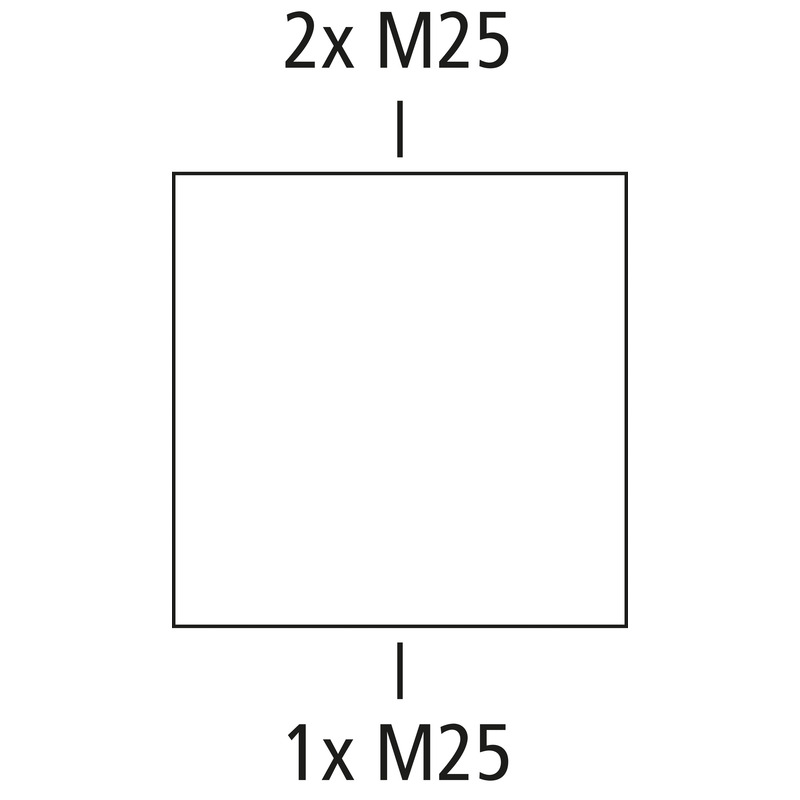

Abzweigkasten, mit Schutzart IP66, Ui=450 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Innengewinde, M25, (3 seitlich), außenliegende Befestigungsstellen, mit elektrischem Funktionserhalt E30 nach DIN 4102 Teil 12, mit schraubenlosen Reihenklemmen Wago TopJobS, Gehäuse aus halogenfreiem Spezialduroplast

orange, Abzweigkasten 3-polig, Klemmvermögen pro Pol 4 x 0,5 - 4 mm²

Beigefügtes Zubehör:
3 Kabelverschraubungen M25, Dichtbereich 6 - 15 mm, Dübelset ø 6 mm

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 450 V
Bemessungsisolationsspannung DC 450 V
min. Leiterquerschnitt (Leitung abzweigen) 0,5 mm²
max. Leiterquerschnitt (Leitung abzweigen) 4 mm²
min. Leiterquerschnitt (Leitung verlängern) 0,5 mm²
max. Leiterquerschnitt (Leitung verlängern) 4 mm²
Schutzklasse II
Schutzart IP66
Klasse Funktionserhalt E30
Anzahl Pole (Abzweig) 3
Anzahl Pole (Durchgang) 3
UL Type Rating k.A.

Farben

Farbe Unterteil orange
Farbe Oberteil orange

Zusatzfeatures

Anwendungsbereich Verbinden und Abzweigen

Maße und Gewicht

Breite 115 mm
Länge 115 mm
Höhe 93 mm
Gewicht 1.45 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V0
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Schlagfestigkeit IK08
plombierbar nein
Drehmoment der Deckelschraube 2.5 Nm
Befestigungsart (auf der Wand) Wand-/Deckenmontage
Befestigung außenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902668656
VME Code CT
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Duroplast
Material Oberteil Duroplast
Material Dichtung Polyurethan
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung pdf (446 KB)

Maßblatt

Maßzeichnung dxf (3 MB)
Maßzeichnung pdf (234 KB)
Maßzeichnung dwg (492 KB)

Zertifikat

MPA Prüfzeugnis DE pdf (4 MB)
VDE Zertifikat (DIN EN 60670) DE/EN pdf (396 KB)
CE Erklärung DE/EN/FR pdf (135 KB)
CE Erklärung DE/EN/PL pdf (136 KB)
Gutachterliche Stellungnahme Zertifikat DE pdf (467 KB)

Zubehör

Außenbefestigungsset WKE 200 ABL

  • Maße : 25 x 77,1 x 10,3 mm
  • Artikelnummer: 86040001

Außenbefestigungsset V2A, für WKE 200 bis WKE 400, Material Edelstahl...



Außenbefestigungsset V2A
