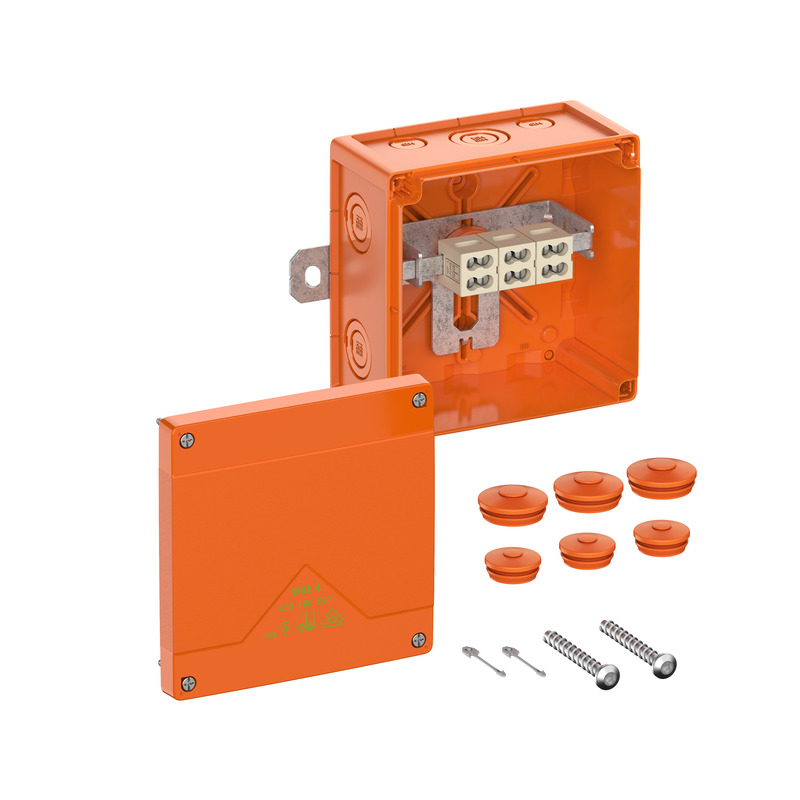

Abzweigkasten

WKE 4 - Duo 3 x 10²

Artikelnummer: 86750001 | Maße: 150 x 150 x 85 mm

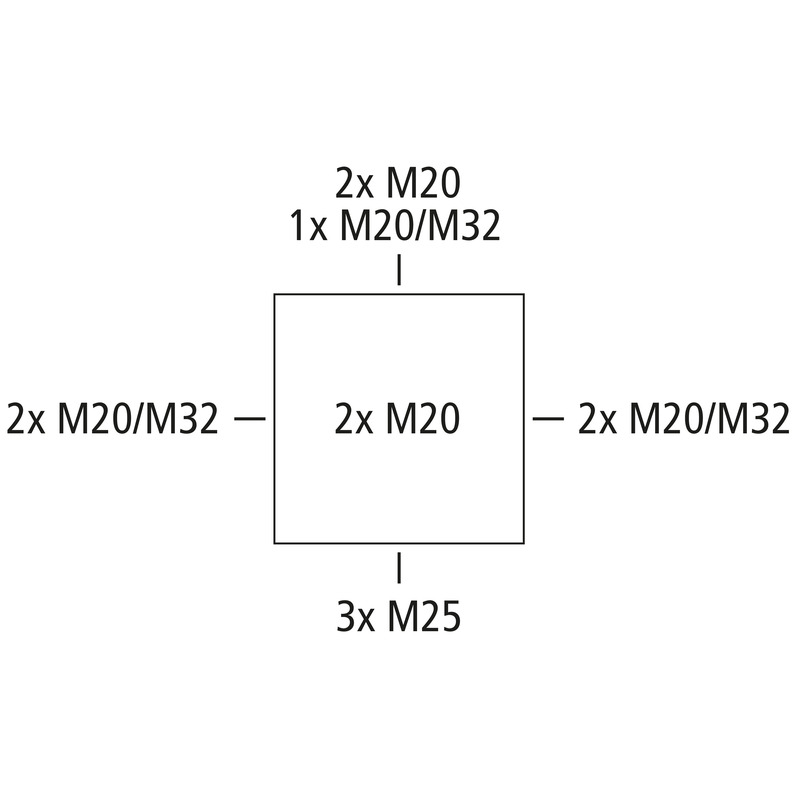

Abzweigkasten, mit Schutzart IP66, U_i=450 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), Ausschlagmembranen, M20/M25/M32, (2 rückseitig, 10 seitlich), außenliegende Befestigungsstellen, mit elektrischem Funktionserhalt E30 - E90 nach DIN 4102 Teil 12. Halogenfreies Gehäuse aus Spezialthermoplast, Klemmen aus hochtemperaturbeständiger Spezialkeramik, Klemmenhalter frei positionierbar

orange, Verbindungskasten 3-polig 1 -10 mm², Abzweigkasten 3-polig 1 - 10 mm², Anzahl der klemmbaren Leiter pro Pol: 20 x 1² / 16 x 1,5² / 12 x 2,5² / 8 x 4² / 4 x 6² / 4 x 10²

Beigefügtes Zubehör:
Deckelverliersicherung, Schraubanker, 3 Doppelmembranstutzen IP66 M25 Dichtbereich 9 - 17 mm, 3 Doppelmembranstutzen IP66 M32 Dichtbereich 13 - 21 mm

Händler finden

Highlights

Verbinden + Absichern:

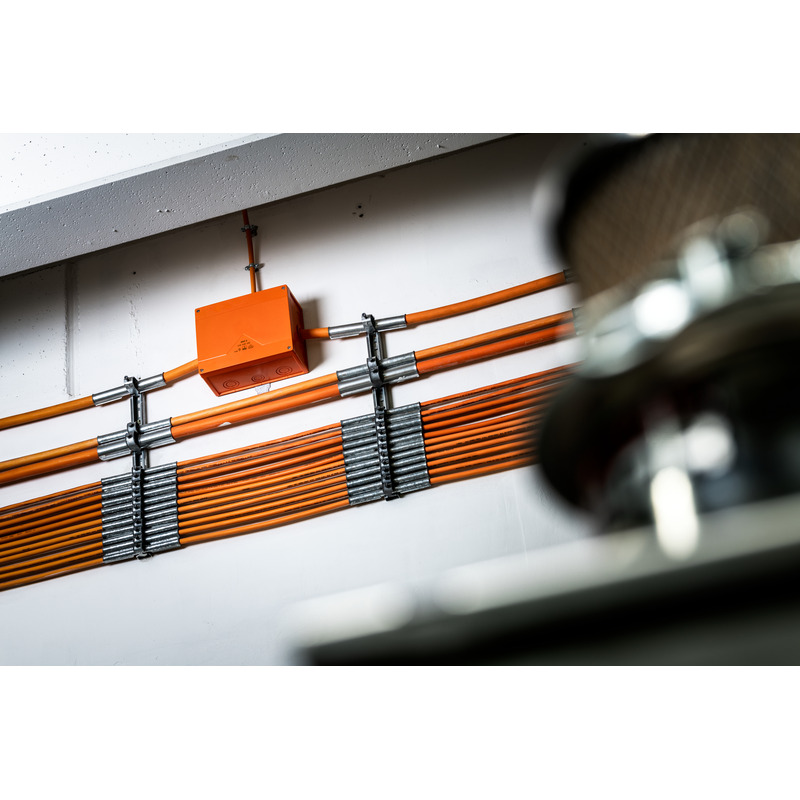

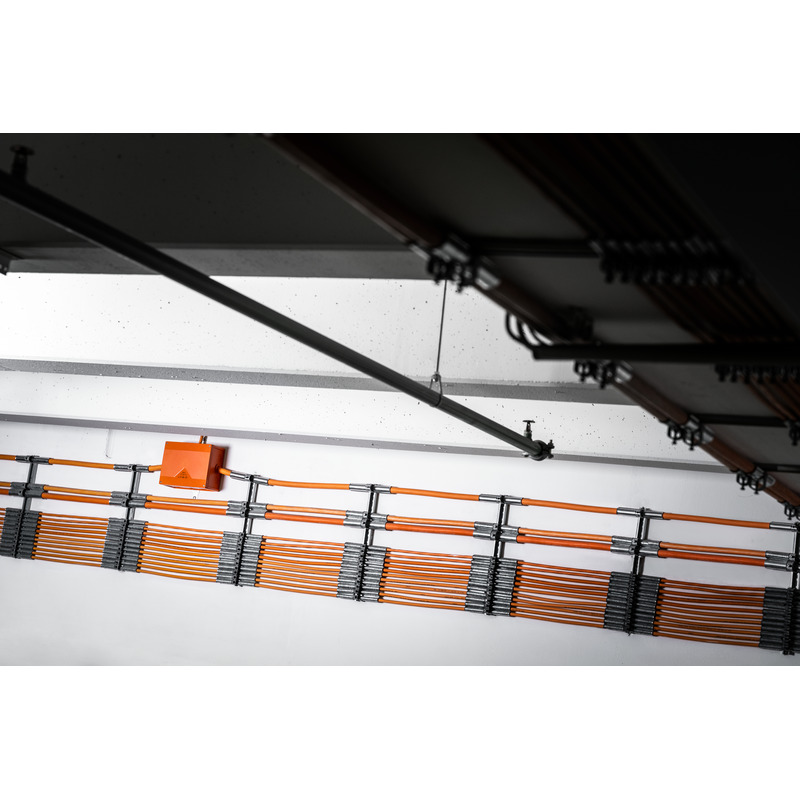

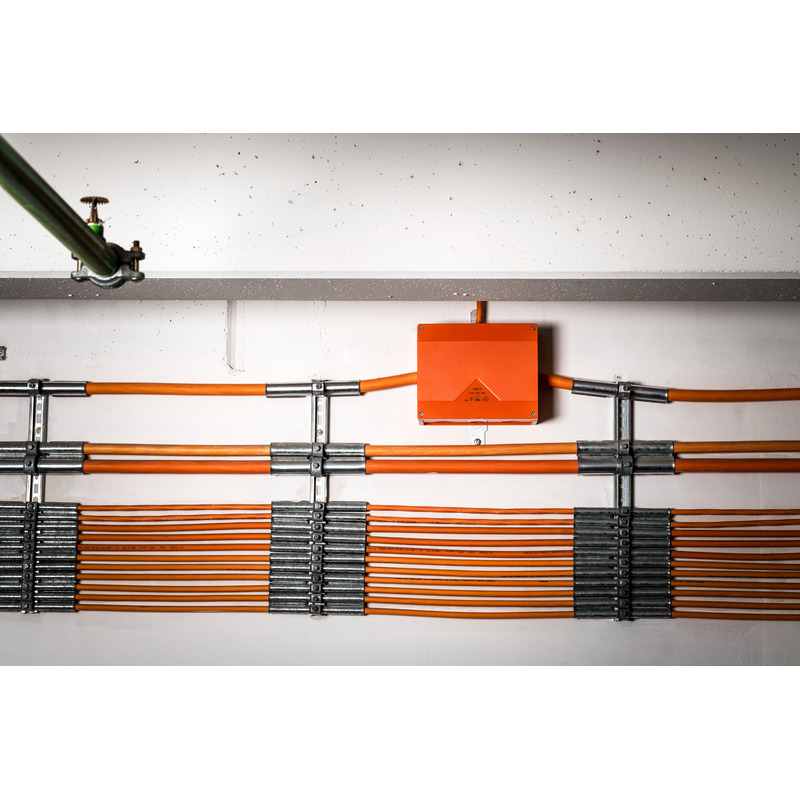

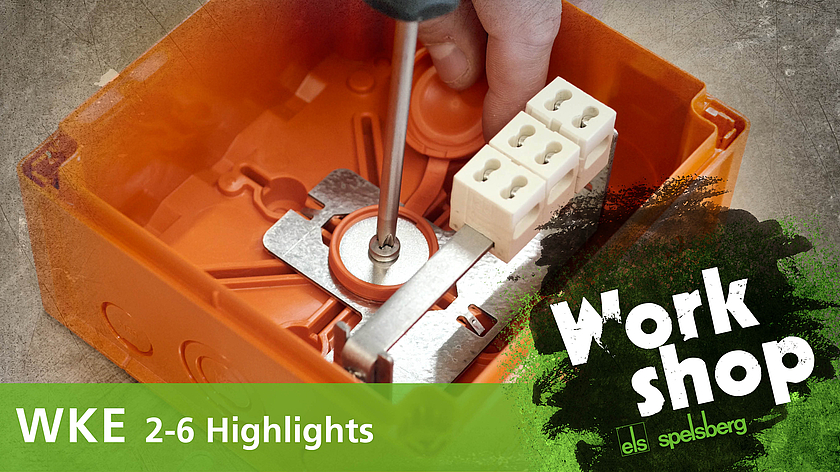

Die WKE 2 – 6 Kabelabzweig- und Verbindungskästen sind zertifiziert nach EN 60670-22 sowie EN 62208 und besitzen ein Allgemeines bauaufsichtliches Prüfzeugnis (AbP) nach DIN 4102-12. Sie garantieren im Brandfall elektrischen Funktionserhalt in E30 und E90 und umfassen insgesamt 3 Gehäusegrößen mit einem Nennquerschnitt von 1,5mm² bis 16 mm². Der flexibel zu montierende Klemmhalter kann in 45°-Schritten um seine Drehachse sowie stufenlos in seiner Längsachse verschoben werden. So wird eine komfortable und sichere Installation mit einer schnellen und übersichtlichen Verdrahtung gewährleistet.

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	450 V
Bemessungsisolationsspannung DC	450 V
min. Leiterquerschnitt (Leitung abzweigen)	1 mm²
max. Leiterquerschnitt (Leitung abzweigen)	10 mm²
min. Leiterquerschnitt (Leitung verlängern)	1 mm²
max. Leiterquerschnitt (Leitung verlängern)	10 mm²
Schutzklasse	II
Schutzart	IP66
abgesicherter Abzweig	nein
Klasse Funktionserhalt	E30/E60/E90
Anzahl Pole (Abzweig)	3
Anzahl Pole (Durchgang)	3
UL Type Rating	sonstige
Anzahl Sicherungen im Abzweig	0

Farben

Farbe Unterteil	orange
Farbe Oberteil	orange

Zusatzfeatures

Anwendungsbereich	Verbinden und Abzweigen

Maße und Gewicht

Breite	150 mm
Länge	150 mm
Höhe	85 mm
Innenlänge	137 mm
Innenbreite	137 mm
Innenhöhe	67 mm
Gewicht	0.774 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	V0
Glühdrahtfestigkeit nach EN 60695-2-11	960 °C

Mechanische Eigenschaften

Befestigungsart	Wand-/Deckenmontage
Schlagfestigkeit	IK08
plombierbar	ja
Befestigung	außenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

EAN	4013902631209
VME Code	C62
ETIM Klasse	EC002600
Zolltarifnummer	85369095

Werkstoff

Material Unterteil	Polycarbonat
Material Oberteil	Polycarbonat
Material Dichtung	Polyurethan
Material Deckelschraube	Edelstahl V2A

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen	UL-EU (EN 62208)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung	pdf (10 MB)

Maßblatt

Maßzeichnung	pdf (1 MB)
Maßzeichnung	dxf (11 MB)
Maßzeichnung	dwg (2 MB)
Maßzeichnung	jpg (1 MB)

Zertifikat

CE Erklärung DE/EN/FR	pdf (33 KB)
Gutachterliche Stellungnahme Zertifikat DE	pdf (456 KB)
VDE Zertifikat DE/EN	pdf (2 MB)
CE Erklärung DE/EN/PL	pdf (88 KB)
MPA Prüfzeugnis UKr	pdf (1 MB)
UKCA Erklärung EN	pdf (49 KB)
AbP Prüfzeugnis DE	pdf (4 MB)
