Abzweigkasten WKE 6 - Duo 5 x 16² (86761001) Verbinden+Abzweigen: Spelsberg

Abzweigkasten

WKE 6 - Duo 5 x 16²

Artikelnummer: 86761001 | Maße: 200 x 250 x 120 mm

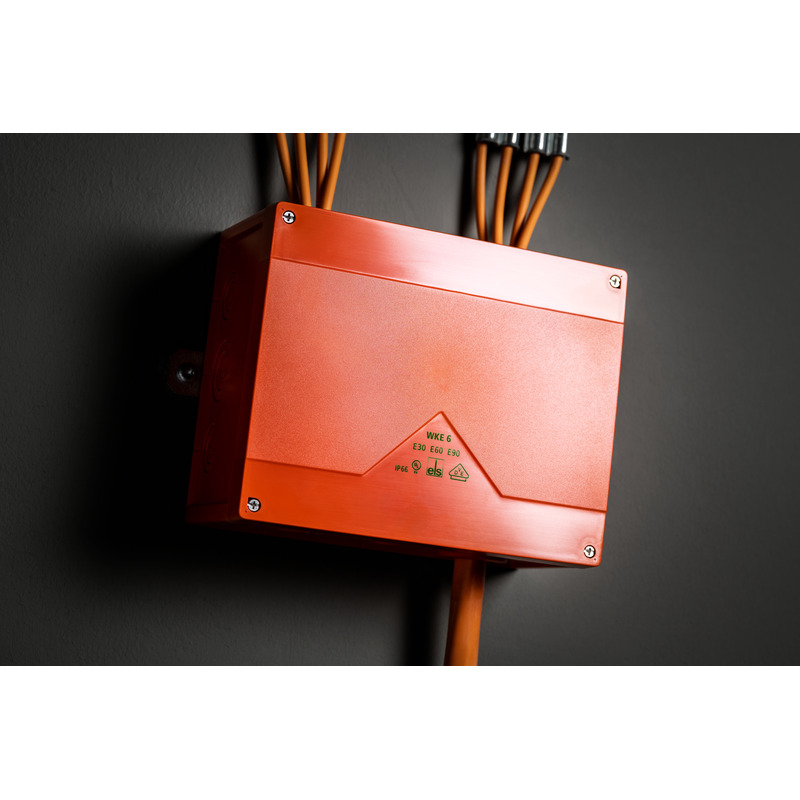

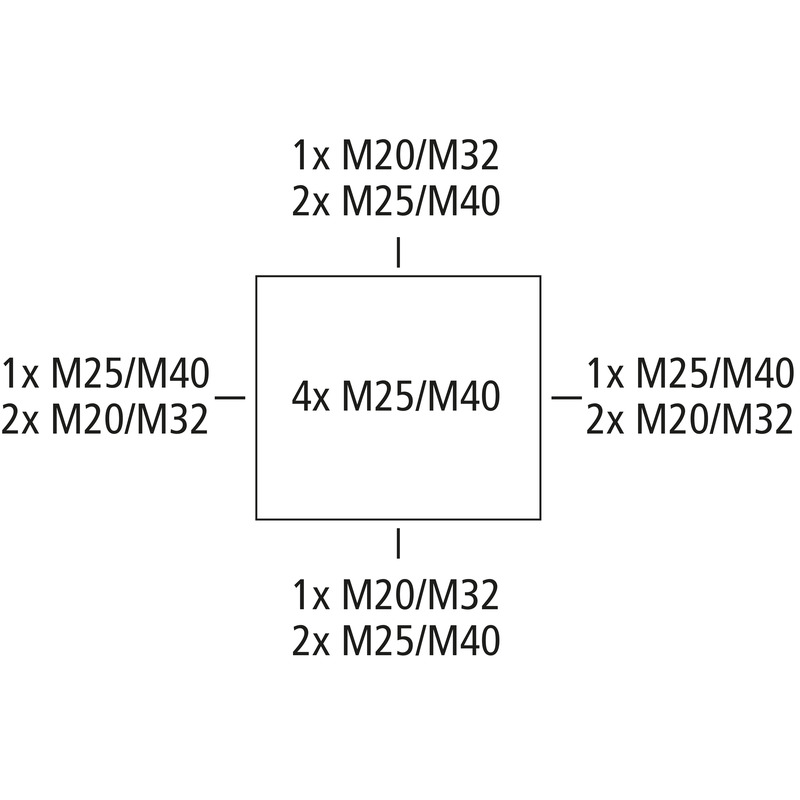

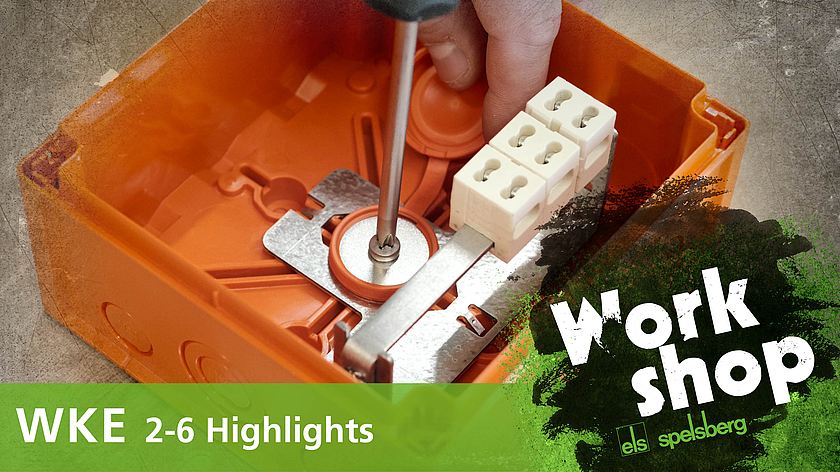

Abzweigkasten, mit Schutzart IP66, Ui=450 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), Ausschlagmembranen, M20/M25/M32/M40, (4 rückseitig, 12 seitlich), außenliegende Befestigungsstellen, mit elektrischem Funktionserhalt E30 - E90 nach DIN 4102 Teil 12. Halogenfreies Gehäuse aus Spezialthermoplast, Klemmen aus hochtemperaturbeständiger Spezialkeramik, Klemmenhalter frei positionierbar

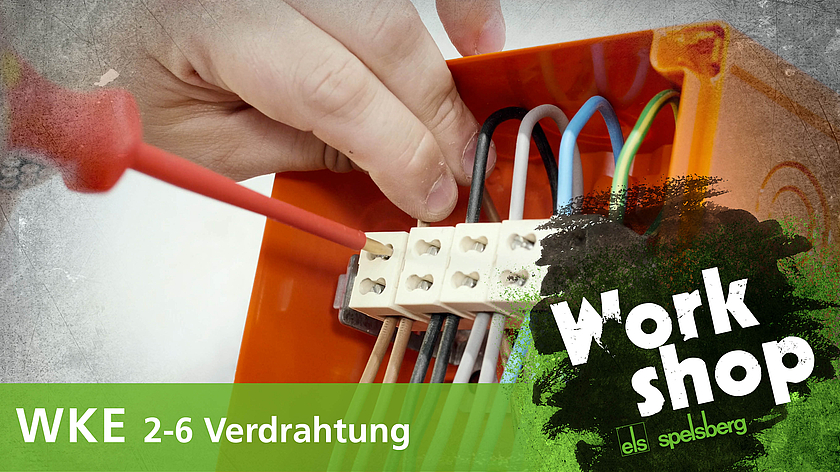

orange, Verbindungskasten 5-polig 1,5 - 16 mm², Abzweigkasten 5-polig 1,5 - 16 mm², Anzahl der klemmbaren Leiter pro Pol: 20 x 1,5² / 16 x 2,5² / 12 x 4² / 8 x 6² / 4 x 10² / 4 x 16²

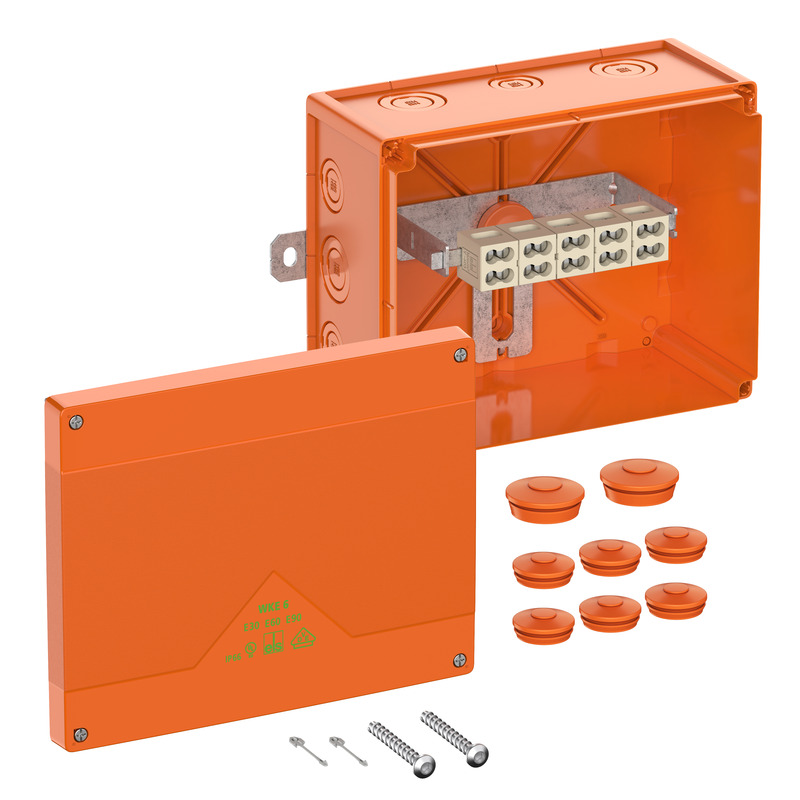

Beigefügtes Zubehör:
Deckelverliersicherung, Schraubanker, 6 Doppelmembranstutzen IP66 M32 Dichtbereich 13 - 21 mm, 2 Doppelmembranstutzen IP66 M40 Dichtbereich 17 - 28 mm

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 450 V
Bemessungsisolationsspannung DC 450 V
min. Leiterquerschnitt (Leitung abzweigen) 1,5 mm²
max. Leiterquerschnitt (Leitung abzweigen) 16 mm²
min. Leiterquerschnitt (Leitung verlängern) 1,5 mm²
max. Leiterquerschnitt (Leitung verlängern) 16 mm²
Schutzklasse II
Schutzart IP66
abgesicherter Abzweig nein
Klasse Funktionserhalt E30/E60/E90
Anzahl Pole (Abzweig) 5
Anzahl Pole (Durchgang) 5
UL Type Rating sonstige
Anzahl Sicherungen im Abzweig 0

Farben

Farbe Unterteil orange
Farbe Oberteil orange

Zusatzfeatures

Anwendungsbereich Verbinden und Abzweigen

Maße und Gewicht

Breite 200 mm
Länge 250 mm
Höhe 120 mm
Innenlänge 235 mm
Innenbreite 185 mm
Innenhöhe 102 mm
Gewicht 1.415 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V0
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

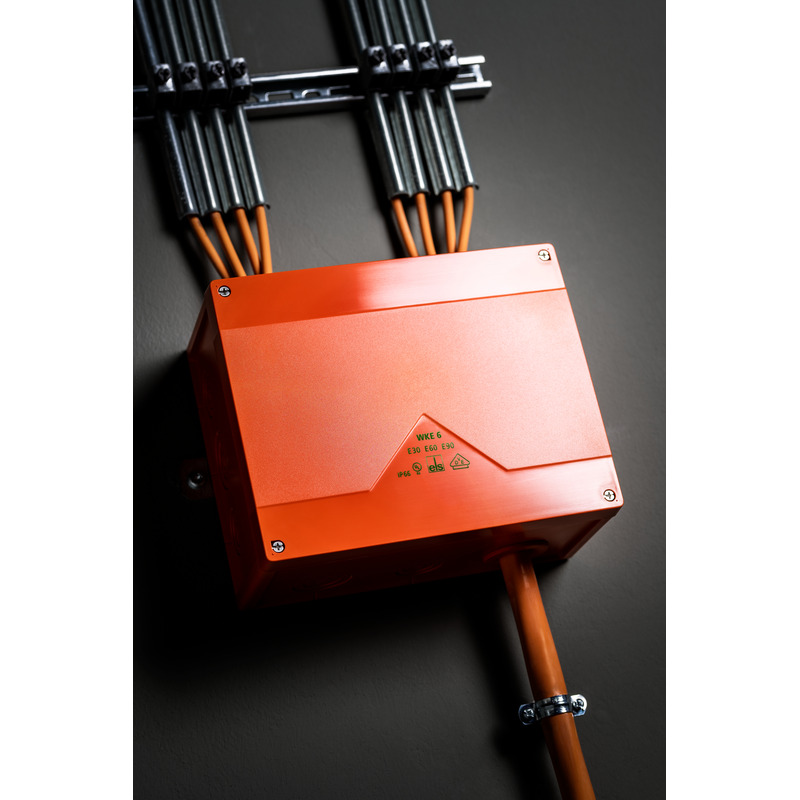

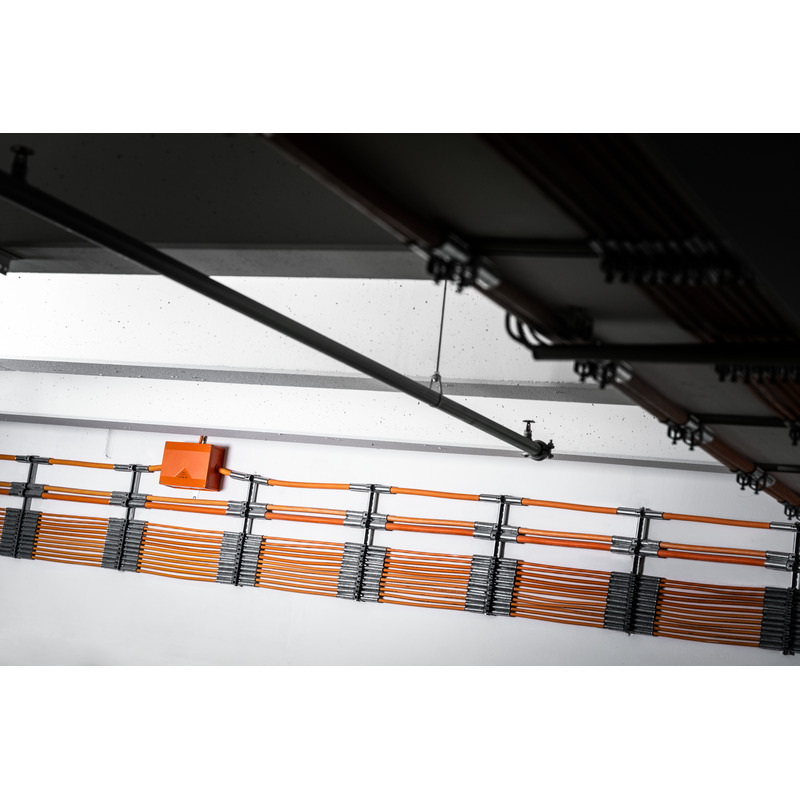

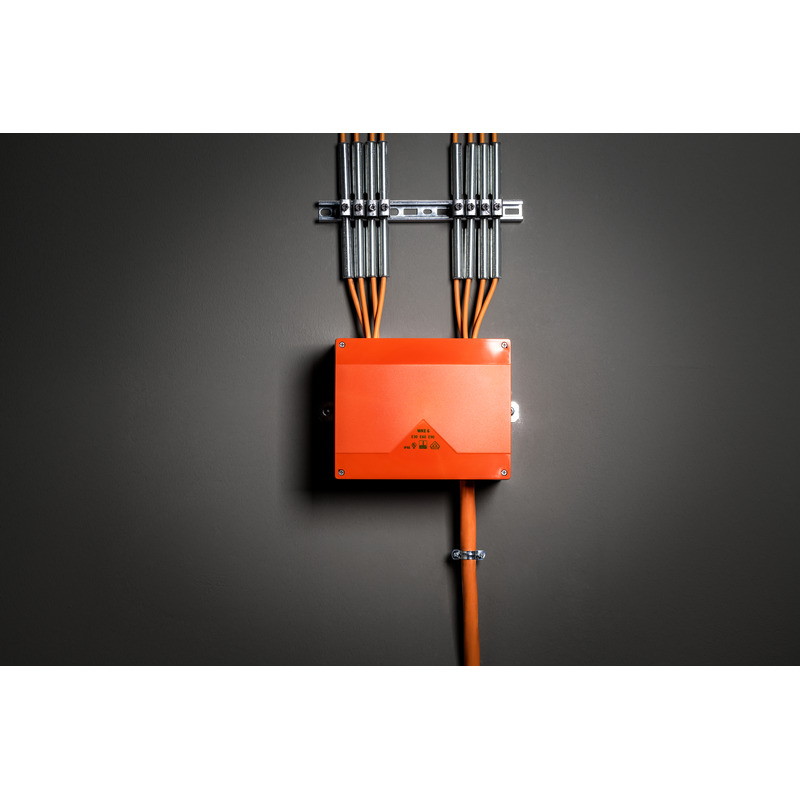

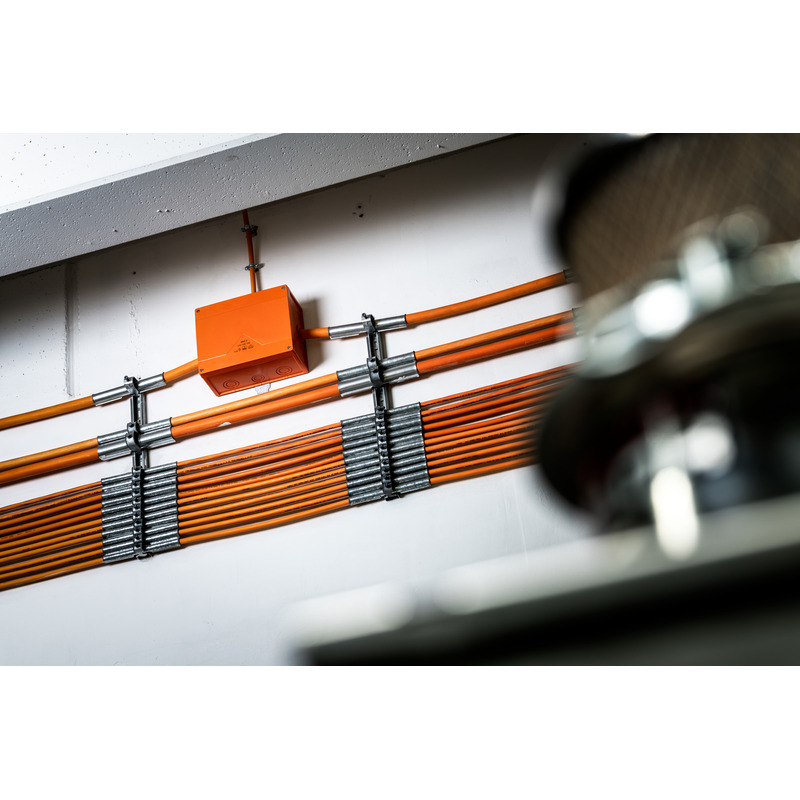

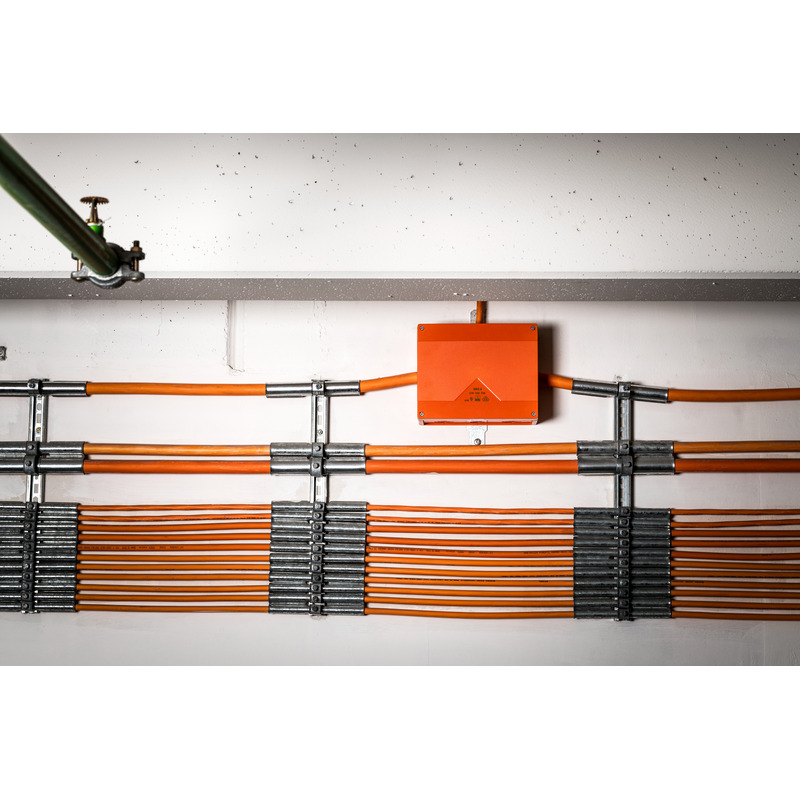

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK08
plombierbar ja
Befestigung außenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902631292
VME Code C62
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat
Material Dichtung Polyurethan
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen UL-EU (EN 62208)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung pdf (10 MB)

Maßblatt

Maßzeichnung pdf (1 MB)
Maßzeichnung dxf (14 MB)
Maßzeichnung dwg (3 MB)
Maßzeichnung jpg (1 MB)

Zertifikat

VDE Zertifikat DE/EN pdf (2 MB)
CE Erklärung DE/EN/PL pdf (88 KB)
AbP Prüfzeugnis DE pdf (4 MB)
UKCA Erklärung EN pdf (49 KB)
CE Erklärung DE/EN/FR pdf (33 KB)
Gutachterliche Stellungnahme Zertifikat DE pdf (456 KB)
MPA Prüfzeugnis UKr pdf (1 MB)

Zubehör

Doppelmembranstutzen DMS M20/or

  • Maße : 25,2 x 25,2 x 13,4 mm
  • Artikelnummer: 26062001

Dichtbereich 7 - 13 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M25/or

  • Maße : 29,7 x 29,7 x 13,6 mm
  • Artikelnummer: 26062501

Dichtbereich 9 - 17 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M32/or

  • Maße : 36,7 x 36,7 x 14,7 mm
  • Artikelnummer: 26063201

Dichtbereich 13 - 21 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Doppelmembranstutzen DMS M40/or

  • Maße : 46,5 x 46,5 x 18,6 mm
  • Artikelnummer: 26064001

Dichtbereich 17 - 28 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...



Kabelverschraubung KVR M20-MGM/or

  • Maße : 26,5 x 26,5 x 36 mm
  • Artikelnummer: 22762001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm



Kabelverschraubung, IP68, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, orange



Kabelverschraubung KVR M25-MGM/or

  • Maße : 31,5 x 31,5 x 44 mm
  • Artikelnummer: 22762501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, orange



Kabelverschraubung KVR M32-MGM/or

  • Maße : 40 x 40 x 50 mm
  • Artikelnummer: 22763201

Dichtbereich 11 - 21 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, orange



Kabelverschraubung KVR M40-MGM/or

  • Maße : 50 x 50 x 54 mm
  • Artikelnummer: 22764001

Dichtbereich 16 - 28 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, orange



Montageplatte WKE BK 1

  • Maße : 100 x 70 x 246,5 mm
  • Artikelnummer: 86310001

Edelstahl, ohne Befestigungsschrauben



Montageplatte zur brandsicheren Installation von Abzweigkästen mit Funktionserhalt der Serie WKE 2...
