E-Bike Ladestation TG BCS 3 (20003001) mit Schuko-Steckdosen: Spelsberg

E-Bike Ladestation

TG BCS 3

Artikelnummer: 20003001 | Maße: 202 x 152 x 110 mm

E-Bike Ladestation, mit Schutzart IP44, schwarz, inkl. Deckelschrauben mit Sonderkopf, Leitungseinführungen, 1 x M25 Gehäuserückseite, 1 x M25 untere Gehäuseseite, 1 x Belüftungsstopfen M20, vorverdrahtet auf Klemme Wago 221 (L1/L2/L3/N/PE)

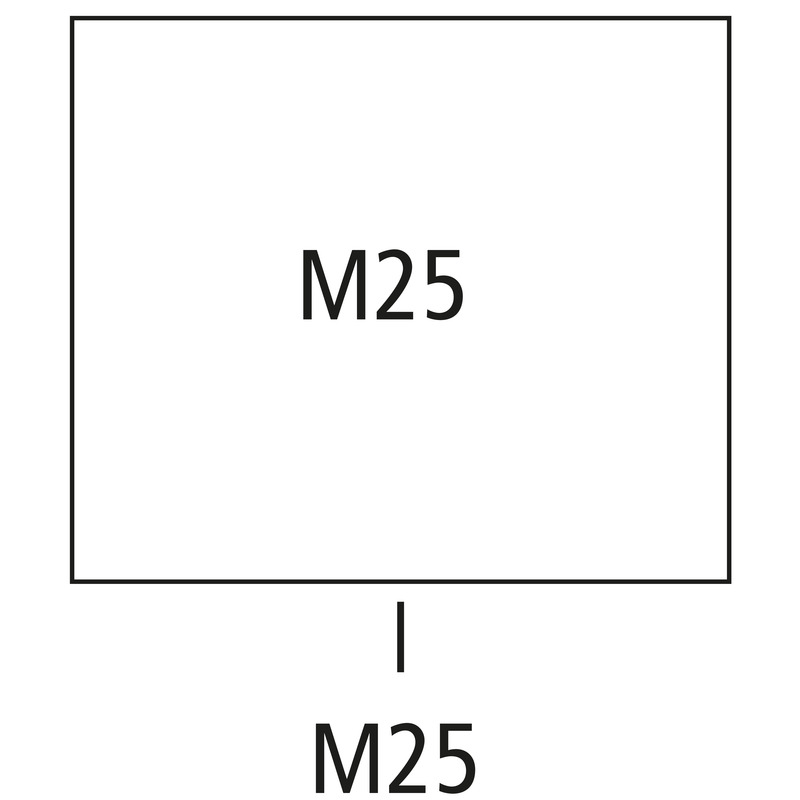

Leitungseinführungen:
unten: DMS 1 x M25
rückseitig: DMS 1 x M25

bestückt mit:

  • 3 x SCHUKO®-Steckdose (frontseitig), 230V

Highlights

Die Fahrradladestation TG BCS 3 ist bereits mit drei Schuko®-Steckdosen bestückt und vorverdrahtet. Das Gehäuse ist aus widerstandsfähigem Polycarbonat gefertigt und bietet perfekten Schutz für die Installation im Freien. Zusätzlich verstärkt durch die Schlagfestigkeit von IK08. Durch die Deckelschrauben mit Sonderkopf wird die Fahrradladestation vor dem Zugriff Unbefugter geschützt. Je nach Kundenwunsch kann die Fahrradladestation individuell bedruckt werden.



Einbaugeräte

SCHUKO®-Steckdose (frontseitig), 230V 3

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
Schutzklasse II
Schutzart IP44
Anzahl Reihen 0

Farben

Farbe Unterteil schwarz
Farbe Oberteil schwarz

Maße und Gewicht

Breite 202 mm
Länge 152 mm
Höhe 110 mm
Innenlänge 195 mm
Innenbreite 145 mm
Innenhöhe 76 mm
Gewicht 0.791 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 750 °C

Mechanische Eigenschaften

Befestigungsart Wandmontage
Schlagfestigkeit IK08

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902598175
VME Code C62
ETIM Klasse EC002883
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat
Material Dichtung Polyurethan
Material Deckelschraube Edelstahl V2A

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung pdf (193 KB)
Maßzeichnung dxf (2 MB)
Maßzeichnung dwg (345 KB)
Maßzeichnung jpg (791 KB)

Zertifikat

UKCA Erklärung EN pdf (49 KB)
CE Erklärung DE/EN/FR pdf (218 KB)

Zubehör

Wetterschutzdach BCS WP1

  • Maße : 205 x 190 x 110 mm
  • Artikelnummer: 20003101

Wetterschutzdach,geeignet für TG BCS, V2A, Maße 205x190x110 in mm,...



zur Aufnahme der TG BCS 3 E-Bike Ladestation, Material: Edelstahl V2A, mit M4 Innengewinde, zur...



Erdspieß BCS WP2

  • Maße : 30 x 30 x 1447 mm
  • Artikelnummer: 20003201

Erdspieß, geeginet für Wetterschutzdach TG BCS WP1 ,Material V2A, Maße...



zum Einbetonieren, Material: Edelstahl V2A, mit 2 x M5 Gewinde, inkl. Abschlusskappe und Schrauben...



Das Produkt ist nicht mehr lieferbar!

Sonder Bit Bit TX20-89

  • Maße : 7 x 115 x 7 mm
  • Artikelnummer: 20003301



zur Betätigung der Sonderdeckelschrauben
