ISO-Schaltanlagen von Spelsberg – Jederzeit erweiterbar!
Flexible und zuverlässige Schaltgerätekombination
Bei der Umsetzung Ihrer Niederspannungs-Schaltanlage müssen Sie sich nach den sich stetig ändernden Anforderungen an den Schaltanlagenbau für Gebäude richten. Spelsberg reagiert mit seinen ISO-Verteilern und Schaltanlagen flexibel auf individuelle Kundenwünsche. Die GTi Serie bietet viel Spielraum bei der Herstellung neuer und bei der Anpassung bestehender Anlagen. Großer Vorteil ist, dass die modularen Gehäusesysteme für Schaltanlagen schnell aufgebaut und flexibel erweiterbar sind.
Das Industrie- und Gewerbeumfeld fordert Elektroinstallationen in vielfacher Hinsicht. Zum einen bedarf es Lösungen, die sich stets den individuellen Gegebenheiten vor Ort anpassen lassen, sowohl baulich als auch technisch. Zum anderen müssen Gehäuse die Komponenten vor äußeren Einflüssen dauerhaft schützen. Im Bereich elektrischer Schaltanlagen erfüllt die GTi-Serie von Spelsberg eben diese Bedürfnisse - bei ihr treffen Modularität und zeitsparende Handhabung auf höchste Widerstandsfähigkeit.
Alles für GTi-ISO-Schaltanlagen
GTi – Die Systemgehäuse
Die Isolierstoffgehäuse sind so konzipiert und entwickelt, dass sich ein maximaler wirtschaftlicher Nutzen ergibt. Es ist kein Ausschlagen von Wänden erforderlich und die Dichtungen sind schon integriert. Heißt durch das modulare Gehäusesystem entstehen weniger Montagezeiten- und -kosten. Mit dem gezielten Einsatz von Flanschen und Schottwänden wird Material eingespart und es kann eine optimale Projektierung der Gehäuse stattfinden. Die Niederspannungs-Schaltanlagen sind direkt einsatzbereit, da alle Komponenten bereits geprüft sind.
Automatengehäuse mit besonderen Eigenschaften

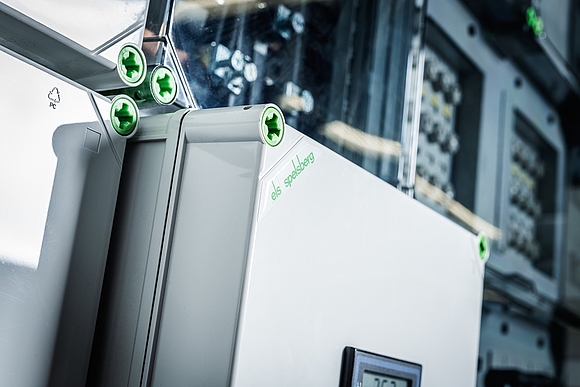

Für die Planung einer Niederspannungs-Schaltanlage braucht es immer ein Leergehäuse als Basis, welches entsprechend der Anforderungen zu einer Schaltanlage erweitert wird. Nach Bedarf bietet Spelsberg neben den Leergehäusen auch mit Betriebsmitteln bestückte Gehäuse an. Für die Schaltgeräte nutzt Spelsberg Komponenten namhafter europäischer Hersteller wie ABB, Jean Müller oder Socomec. Die einzelnen Komponenten der Schaltanlage können durch, Deckelschrauben mit Schnellgewinde, vor den Zugriffen Unbefugter geschützt werden. Entsprechend der Anforderungen der unterschiedlichen Energieanbieter in Deutschland, konstruiert, prüft und montiert Spelsberg Ihre Schaltanlage.
Isolierstoffgehäuse bis 630 A witterungsbeständige IP65
Die Spelsberg Isolierstoffgehäuse sind Produkte, die in Industrie Qualität gefertigt werden. Heißt die Gehäuse sind für besondere Anforderungen konzipiert worden, darunter verstehen wir Installationen in Feuchträumen, in schmutziger oder öliger Umgebung genauso wie auf brennbarem Untergrund oder in feuergefährdeten Betriebsstätten. Gehäuse, die dort eingesetzt werden, müssen alle eines gemeinsam haben: Widerstandsfähigkeit, Sicherheit, Robustheit und Langlebigkeit.
Systemgehäuse in verschiedenen Varianten
Bei den Gehäusevarianten kann zwischen drei Deckelarten gewählt werden: Grau ähnlich RAL 7035, transparent oder transparent als Klapptür-Variante. Die Schaltgerätekombinationen gibt es in fünf Gehäusegrößen: 320 x 220 mm bis 640 x 440 mm. Die Gehäusehöhe von 179 mm ist durch Aufsetzrahmen beliebig erweiterbar (Flanschsystem), ganz ohne das Ausschlagen von Seitenwänden. Das hat den großen Vorteil, dass Gehäuse ausgetauscht werden und in anderen Projekten wiederverwendet werden können, da nichts beschädigt wurde. Die Flanschtechnik ist so konzipiert, dass man mit werkzeuglosem Steck- und Klickprinzip arbeiten kann, was für den Installateur eine enorme Zeitersparnis bedeutet. Für die Aufputzinstallation bietet Spelsberg ein umfangreiches Zubehörsortiment.
Eine ganze Bandbreite an Gehäusen für den Schaltanlagenbau
Das Gehäuse-Portfolio in Sachen Schaltanlagenbau kommt in verschiedenen Ausprägungen daher:
Die GTi Leergehäuse in Industriequalität sind serienmäßig plombierbar und mit Normschienen zum Einbau eines selektiven Hauptschalters bestückt.
GTA Automatengehäuse sind in fünf praktischen Größen verfügbar (GTA), entsprechen Industrie Qualität und es gibt die Automatengehäuse mit bis zu 28 Teilungseinheiten. Die Spelsberg GTA Schaltanlagen sind für den Einsatz in Anwendungen mit hohem Gleichzeitigkeitsfaktor das ideale Produkt. Der transparente Deckel oder die transparente Klapptür, lassen einen direkten Blick auf alle Schaltkomponenten zu.
GTI VS: serienmäßig plombierbar, mit 35 mm Normschiene zum Einbau eines selektiven Hauptschalters, HA Klemmen 25/16 mm² für N und PE
GTZ mit montierter BKE-I für den elektronischen Haushaltszähler inkl. Anschlussleitungen, für Zu- und Abgang.
GBZ Sammelschienengehäuse mit CU-Schiene, mit Blitzstrom- und Überspannungs-Ableiter Typ 1+2 nach EN 61643 11 für Hauptstrom-Versorgungssysteme, Netzform TT/TNS, für den Einsatz bei Gebäuden mit äußerem Blitzschutz (BSK III/IV), anschlussfertig montiert auf Sammelschienensystem
Sammelschienen-Gehäuse mit oder ohne Betriebsmittel
Die Sammelschienen Leergehäusen von Spelsberg werden mit CU Schienen ausgeliefert. Es sind keine Klemmen vormontiert, damit eine individuelle Bestückung vorgenommen werden kann. Abhängig von den jeweiligen Installationsanforderungen gibt es Gehäuse mit zusätzlichem Anschlussraum. Von 2-polig bis 5-polig mit bis zu 630 A. Sowohl für den Gehäusekasten als auch für den transparenten Gehäusedeckel ist der Werkstoff Polycarbonat verarbeitet. Dank der hochwertig verarbeiteten Materialien, können die Sammelschienen Leergehäuse bedenkenlos an Produktionsstätten der Industrie zum Einsatz kommen.
Zubehör je nach Kundenwunsch und Anforderung
Nützliche Zubehörteile lassen sich für die Spelsberg Sammelschienengehäuse mit Betriebsmitteln hinzukonfigurieren. Gehäuseteile wie Aufsetzrahmen, Deckel oder Klappfenster können jederzeit auch einzeln nachbestellt werden. Zum Kombinieren von verschiedenen Sammelschienengehäusen gibt es Flanschsets, die ein einfaches und zeitsparendes Verbinden der Gehäuse ermöglichen. Für die Befestigung an der Wand bietet Spelsberg Trägerrahmen oder verschiedene Außenbefestigungslaschen an.
GEOS- Industrie- und Outdoorgehäuse - ideal für die Installation in rauer Industrieumgebung
Ihren Einsatz finden die GEOS Leergehäuse und Schaltschränke in ähnlich herausfordernden Umgebungen wie die Spelsberg-Schaltanlagen. Widerstandsfähige, langlebige Materialien sorgen für einen sicheren Schutz gegen Chemikalien, Schmutz und Staub. Die Gehäuse sind so konzipiert, dass sie korrosionsbeständig sind und eine hohe Schlagfestigkeit von IK09 mitbringen. Die patentierte Formgebung der Gehäuse, der Deckel und das innovative Dichtsystem "Drain Protect" verschließen die verbaute Elektronik zuverlässig und dichten sie zuverlässig ab.
Die Gehäuse aus Kunststoff für Outdoor- und Indooranwendungen überzeugen neben ihrer großen Robustheit und Beständigkeit durch ein hohes Maß an Flexibilität. Das funktionale Einbausystem ermöglicht die Befestigung des Montagehalters ganz ohne Werkzeug. Ebenso können die Systeme problemlos um diverse vorkonfektionierte Baugruppen ergänzt werden. Die umfangreichen Zertifizierungen wie IEC 62208, IEC 61439, UL50 und CSA 22.2 geben dem Anwender zudem jederzeit ein sicheres Gefühl. Alle Details zu unseren Industrie- und Outdoorgehäusen gibt es ➨ hier
