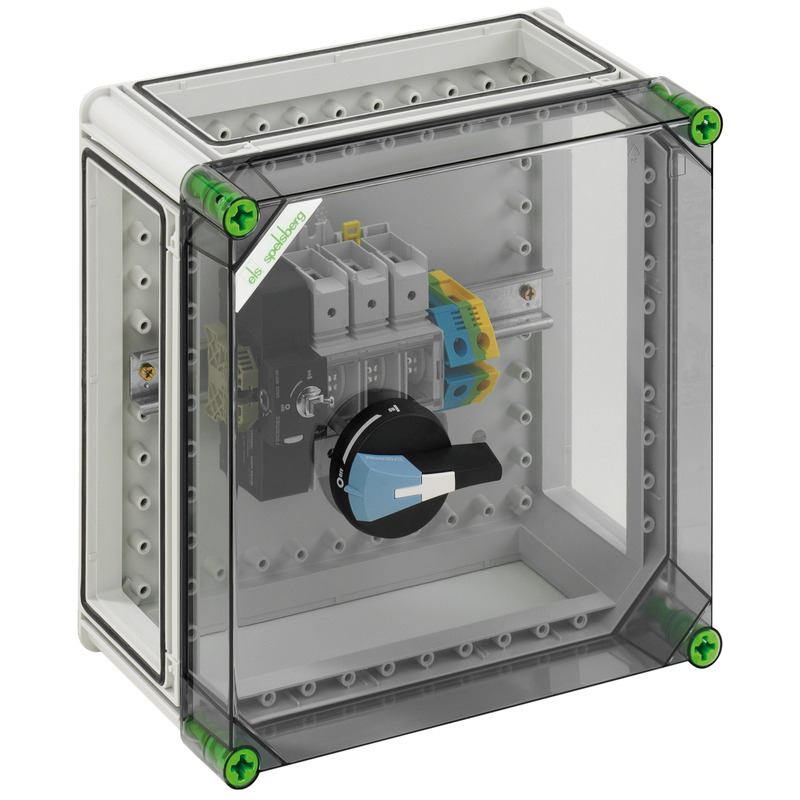

Trennschaltergehäuse GTE 210 (03221001) Gehäuse mit Betriebsmitteln: Spelsberg

Trennschaltergehäuse

GTE 210

Artikelnummer: 03221001 | Maße: 320 x 320 x 179 mm

Lasttrennschaltergehäuse mit externer Betätigung, abschließbar, 1 x Lasttrennschalter 100A, 3-polig schaltend, Käfigklemme 10 - 70 mm², für CU - Leiter, PE/N-Klemme 35 mm², 3 x Gehäuseverbinder (GGV)

mit transparentem Deckel

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC 690 V
Bemessungsbetriebsspannung DC 400 V
Bemessungsisolationsspannung AC 690 V
Bemessungsisolationsspannung DC 1000 V
Schutzklasse II
Schutzart IP65
Bemessungsstrom 100 A
UL Type Rating 3R

Maße und Gewicht

Breite 320 mm
Länge 320 mm
Höhe 179 mm
Gewicht 2.846 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Schlagfestigkeit IK08
Drehmoment der Deckelschraube 2.5 Nm
Anreihbar ja

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902051595
VME Code CT
ETIM Klasse EC000249
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung dwg (421 KB)
Maßzeichnung pdf (237 KB)
Maßzeichnung jpg (1 MB)
Maßzeichnung pdf (359 KB)
Maßzeichnung jpg (1 MB)
Maßzeichnung dxf (607 KB)

Zertifikat

CE Erklärung DE/EN/FR pdf (218 KB)
UKCA Erklärung EN pdf (48 KB)

Zubehör

Flanschset GFS 12-m

  • Artikelnummer: 07251201

Flanschset bestehend aus den Flanschen GFL 321, 2x 341 und 351



Flanschset mit metrischen Vorprägungen, 2 x Flanschverbinder je Flansch



Zubehör Lasttrennschalter GHT 161

  • Maße : 20 x 90 x 90 mm
  • Artikelnummer: 07716101

Hilfsschalter mit 1 Öffner und 1 Schließer, GTE 108, für...



Hilfsschalter, für Lasttrennschalter
