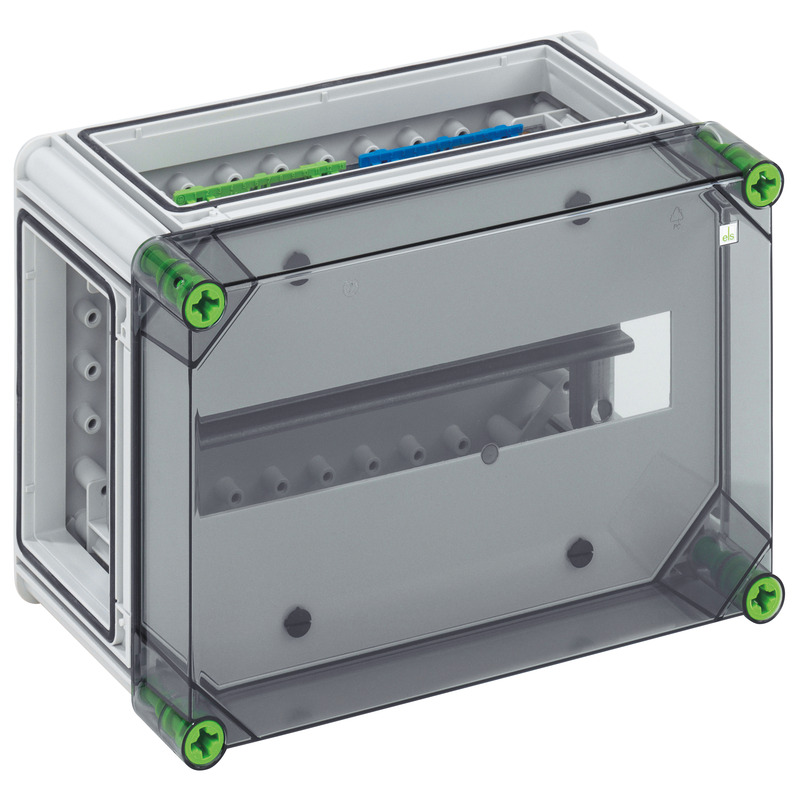

Automatengehäuse GTA 114-t (01511401) Die GTi Leergehäuse

Automatengehäuse

GTA 114-t

Artikelnummer: 01511401 | Maße: 320 x 220 x 179 mm

Automatengehäuse, 1-reihig, PE/N-Klemme, mit jeweils 2 Klemmstellen 16 mm², 10 Klemmstellen 6 mm², Abdeck- und Beschriftungsstreifen, 3 x Gehäuseverbinder (GGV)

mit transparentem Deckel

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
Schutzklasse II
Schutzart IP65
belüftet nein
Anzahl Reihen 1
Anzahl Teilungseinheiten 14
Anzahl Teilungseinheiten pro Reihe 14
UL Type Rating 3R

Farben

Farbe Unterteil grau
Farbe Oberteil transparent

Maße und Gewicht

Breite 320 mm
Länge 220 mm
Höhe 179 mm
Innenhöhe 157 mm
Gewicht 1.934 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Befestigungsart Aufbau
Schlagfestigkeit IK08
plombierbar ja
Drehmoment der Deckelschraube 2.5 Nm
Flanschvariante ja
Anreihbar ja

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902050376
VME Code CT
ETIM Klasse EC000214
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung pdf (377 KB)
Maßzeichnung dwg (845 KB)
Maßzeichnung dxf (5 MB)

Zubehör

Flanschset GFS 11-m

  • Artikelnummer: 07251101

Flanschset bestehend aus den Flanschen GFL 211, 221, 341 und 351



Flanschset mit metrischen Vorprägungen, 2 x Flanschverbinder je Flansch
