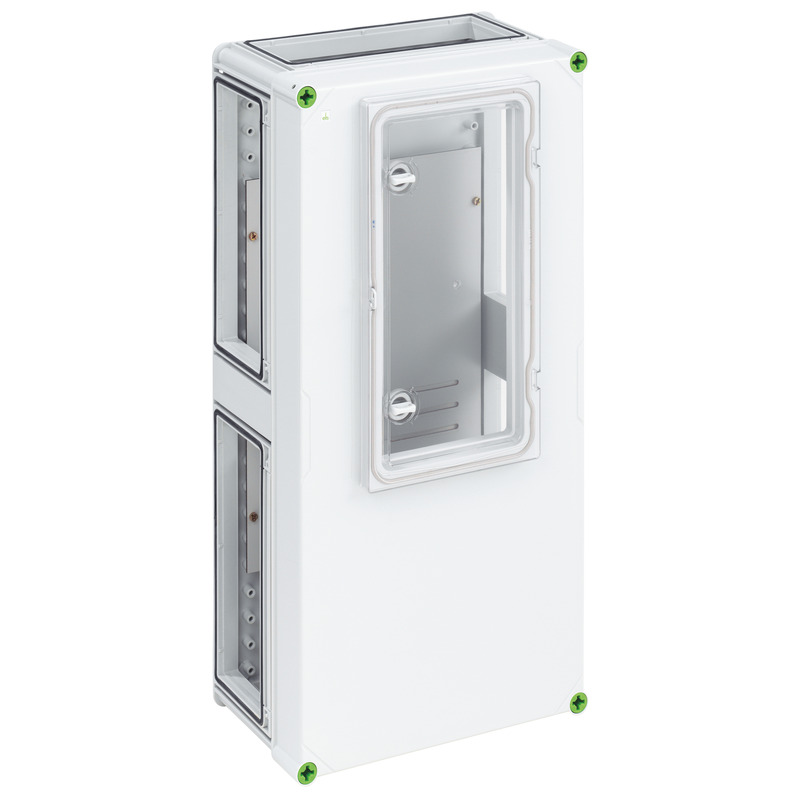

Zählergehäuse GTZ 4-KF-t (02142401) Die GTi Leergehäuse

Zählergehäuse

GTZ 4-KF-t

Artikelnummer: 02142401 | Maße: 320 x 640 x 179 mm

Zählergehäuse, serienmäßig plombierbar, mit Zählertragplatte und Zählerbefestigungsschrauben, für mechanische Elektrizitätszähler (Induktionszähler), für elektronische Haushaltszähler mit BKE-A Adapter, 4 x Gehäuseverbinder (GGV)

mit transparentem Klappfenster

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
Schutzklasse II
Schutzart IP54
UL Type Rating k.A.

Maße und Gewicht

Breite 320 mm
Länge 640 mm
Höhe 179 mm
Gewicht 3.3958 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Befestigungsart Aufbau
Schlagfestigkeit IK08
Drehmoment der Deckelschraube 2.5 Nm
Anreihbar ja

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902858712
VME Code CT
ETIM Klasse EC000248
Zolltarifnummer 85389099

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung pdf (359 KB)
Maßzeichnung jpg (1 MB)
Maßzeichnung pdf (315 KB)
Maßzeichnung dxf (3 MB)
Maßzeichnung dwg (572 KB)
Maßzeichnung jpg (1 MB)

Zertifikat

UKCA Erklärung EN pdf (49 KB)
CE Erklärung DE/EN/FR pdf (218 KB)

Zubehör

Flanschset GFS 14-m

  • Artikelnummer: 07251401

Flanschset bestehend aus den Flanschen GFL 321, 2x 331, 341, 351 und...



Flanschset mit metrischen Vorprägungen, 2 x Flanschverbinder je Flansch
