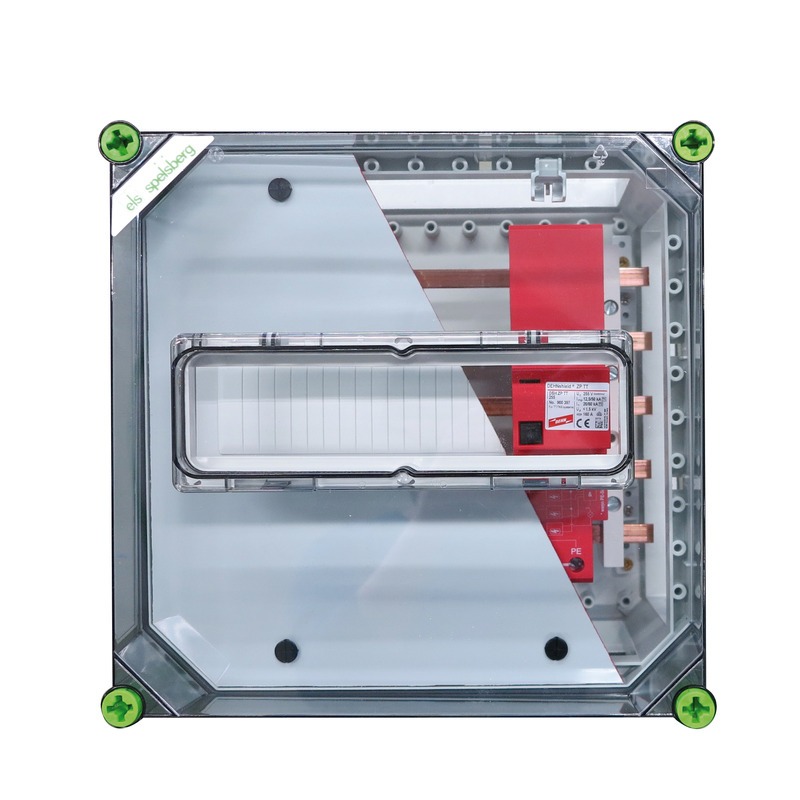

Blitzschutzgehäuse

GBZ 252-40

Artikelnummer: 01009501 | Maße: 320 x 320 x 179 mm

Sammelschienengehäuse, 5-polig, 40 mm Sammelschienenabstand, mit CU-Schienen, L1...L3: 12 x 5 mm, PE/N: 12 x 5 mm, mit 10 Klemmen für CU-Leiter 4-35mm², mit Berührungsschutzabdeckung, mit Klappfenster 12 TE, plombierbar, 1x Abdeckstreifen 12TE verriegelbar, 3 x Gehäuseverbinder (GGV)

mit transparentem Deckel, mit Blitzstrom- und Überspannungs-Ableiter Typ 1+2 nach EN 61643-11 für Hauptstrom-Versorgungssysteme, Netzform TT/TNS, für den Einsatz bei Gebäuden mit äußerem Blitzschutz (BSK III/IV), Blitzstrom: (10/350) 12,5/50kA, höchste Dauerspannung: 255 V AC, max. zul. Vorsicherung: 160A gG, anschlussfertig montiert auf Sammelschienensystem

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC 400 V
Schutzklasse II
Schutzart IP65
mit Sammelschienensystem ja
UL Type Rating 3R

Farben

Farbe Unterteil grau
Farbe Oberteil transparent

Maße und Gewicht

Breite 320 mm
Länge 320 mm
Höhe 179 mm
Innenlänge 157 mm
Innenbreite 300 mm
Innenhöhe 300 mm
Gewicht 4.2 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 750 °C

Mechanische Eigenschaften

Befestigungsart Aufputz
Schlagfestigkeit IK08

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902603503
VME Code CT
ETIM Klasse EC001457
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Kunststoff
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung pdf (420 KB)
Maßzeichnung dxf (5 MB)
Maßzeichnung dwg (931 KB)
Maßzeichnung jpg (1 MB)

Zertifikat

UKCA Erklärung EN pdf (48 KB)
CE Erklärung DE/EN/FR pdf (217 KB)

Zubehör

Flanschset GFS 12-m

  • Artikelnummer: 07251201

Flanschset bestehend aus den Flanschen GFL 321, 2x 341 und 351



Flanschset mit metrischen Vorprägungen, 2 x Flanschverbinder je Flansch
