neu

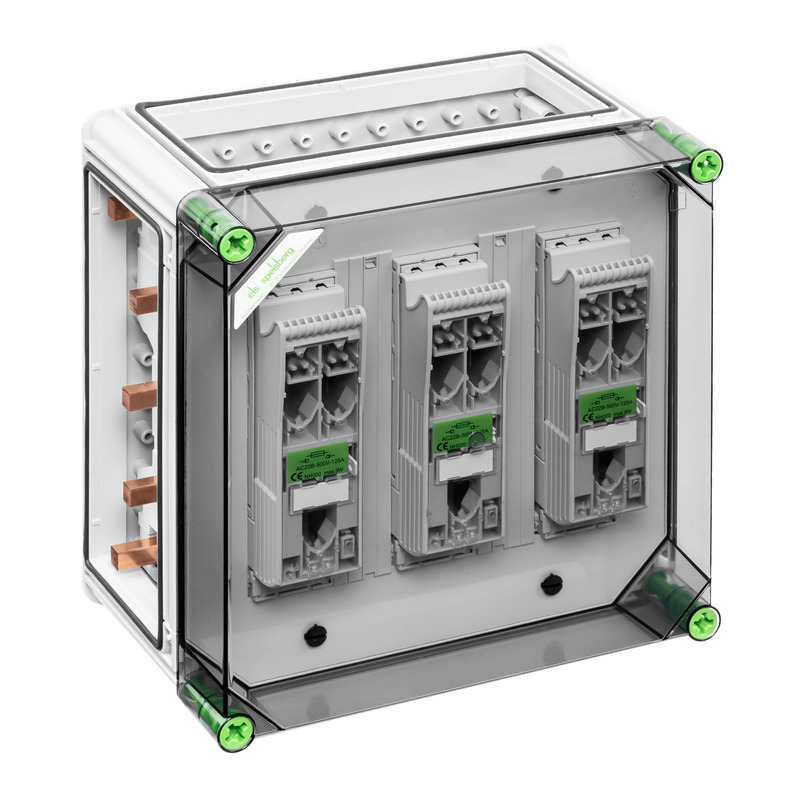

NH-Reiterlasttrennergehäuse

GST 2335-250

Artikelnummer: 04623501 | Maße: 320 x 320 x 179 mm

NH-Reiter-Sicherungs-Lasttrennschaltergehäuse, 3 x NH 000-Reiter-Sicherungs-Lasttrennschalter, Fahrstuhlklemme 1,5 - 50 mm², Abgang unten, auf Sammelschiene 5-polig, mit 5 Sammelschienenklemmen zum direkten Anschluss eines Kabels an das Sammelschienensystem, zusätzliche N- und PE-Klemme für jeden Trennschalter, 3 x Gehäuseverbinder (GGV)

Sammelschienensystem 250 A, mit transparentem Deckel

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC 690 V
Schutzklasse II
Schutzart IP65
Bemessungsstrom 250 A
UL Type Rating 3R

Maße und Gewicht

Breite 320 mm
Länge 320 mm
Höhe 179 mm
Gewicht 6.8 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Schlagfestigkeit IK08
Drehmoment der Deckelschraube 2.5 Nm

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902689255
VME Code CT
ETIM Klasse EC000249
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung pdf (359 KB)
Maßzeichnung jpg (1 MB)

Zertifikat

CE Erklärung DE/EN/PL pdf (138 KB)
UKCA Erklärung EN pdf (166 KB)
CE Erklärung DE/EN/FR pdf (136 KB)

Zubehör

Flanschset GFS 12-m

  • Artikelnummer: 07251201

Flanschset bestehend aus den Flanschen GFL 321, 2x 341 und 351



Flanschset mit metrischen Vorprägungen, 2 x Flanschverbinder je Flansch



Sammelschienenverbinder GSV 56

  • Maße : 100 x 55 x 40 mm
  • Artikelnummer: 07505601

Set = 5 Stück



Sammelschienenverbinder, universal, 250-630A, zum Verbinden von Sammelschienen und Reitergehäusen,...
