Anschlussklemme, 1-polig, anreihbar, für ein- und mehrdrätige Leiter und für lamelliertes Flachkupfer
250 A, für CU-Leiter 1x (35-150)re/rm/se/sm, 2x (16-70)re/rm/se/sm, für AL-Leiter 1x (35-150)re/se, 1x (50-120)sm, 2x (16-70)re/se, 2x (35-50)sm

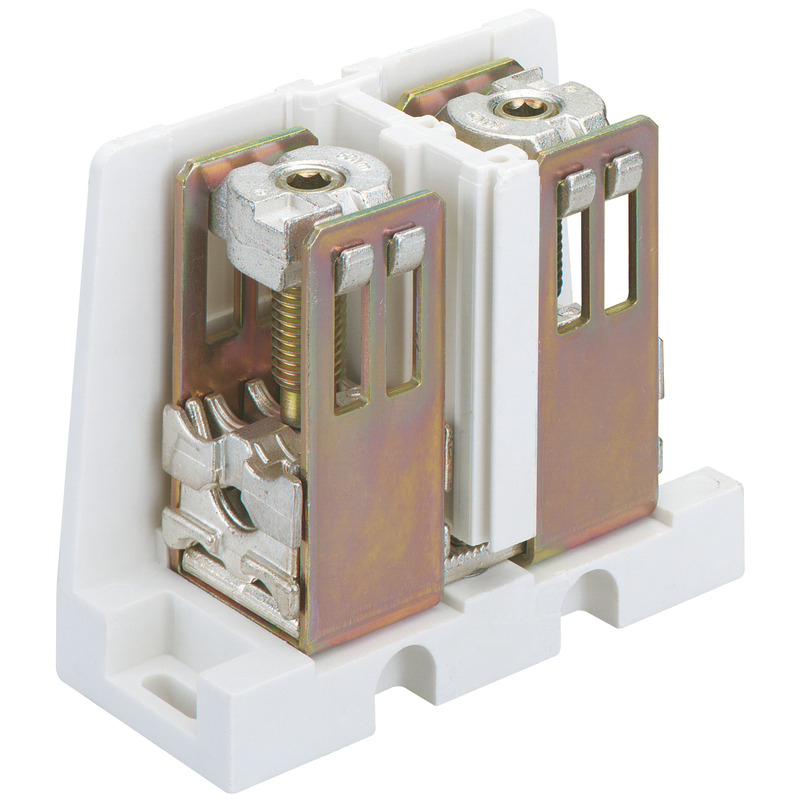

Anschlussklemme
Artikelnummer: 07612501 | Maße: 40 x 115 x 105 mm
Anschlussklemme, 1-polig, anreihbar, für ein- und mehrdrätige Leiter und für lamelliertes Flachkupfer
250 A, für CU-Leiter 1x (35-150)re/rm/se/sm, 2x (16-70)re/rm/se/sm, für AL-Leiter 1x (35-150)re/se, 1x (50-120)sm, 2x (16-70)re/se, 2x (35-50)sm
Bemessungsbetriebsspannung AC | 690 V |
---|---|
Bemessungsbetriebsspannung DC | 750 V |
Bemessungsstrom | 250 A |
Polzahl | 1 |
berührungssicher | Nein |
Anschluss 1: Anschlussart | Schrauben |
Anschluss 1: Abisolierlänge | 30 mm |
Anschluss 1: Klemmstellen je Pol | 2 |
Anschluss 1: Geeignet für CU-Leiter | Ja |
Anschluss 1: Geeignet für AL-Leiter | Ja |
Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (min) | 16 mm² |
Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (max) | 50 mm² |
Anschluss 1: Anschließbarer Leiterquerschnitt mehrdrähtig (min) | 16 mm² |
Anschluss 1: Anschließbarer Leiterquerschnitt mehrdrähtig (max) | 150 mm² |
Anschluss 2: Anschlussart | Schrauben |
Anschluss 2: Abisolierlänge | 30 mm |
Anschluss 2: Klemmstellen je Pol | 2 |
Anschluss 2: Geeignet für CU-Leiter | Ja |
Anschluss 2: Geeignet für AL-Leiter | Ja |
Anschluss 2: Anschließbarer Leiterquerschnitt eindrähtig (min) | 16 mm² |
Anschluss 2: Anschließbarer Leiterquerschnitt eindrähtig (max) | 50 mm² |
Anschluss 2: Anschließbarer Leiterquerschnitt mehrdrähtig (min) | 16 mm² |
Anschluss 2: Anschließbarer Leiterquerschnitt mehrdrähtig (max) | 70 mm² |
Breite | 40 mm |
---|---|
Länge | 115 mm |
Höhe | 105 mm |
Gewicht | 0.603 kg |
Glühdrahtfestigkeit nach EN 60695-2-11 | 960 °C |
---|
Anschluss 1: Anzugsdrehmoment | 20 Nm |
---|---|
Anschluss 2: Anzugsdrehmoment | 20 Nm |
EAN | 4013902052752 |
---|---|
VME Code | C62 |
ETIM Klasse | EC000897 |
Zolltarifnummer | 85369010 |
Material des Isolierkörpers | Thermoplast |
---|
