TG PC 88-6-o

Leergehäuse

TG PC 88-6-o

Artikelnummer: 20040301 | Maße: 84 x 82 x 55 mm

Leergehäuse, mit Schutzart IP66/IP67, Polycarbonat, zertifiziert durch UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7), DLG (Ammoniakbeständigkeit), Ui=690V AC, Ui=1000V DC, innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich, mit Schnellverschluss

Kasten: Polycarbonat, grau, Deckel: Polycarbonat, grau, glatte Seitenwände

Beigefügtes Zubehör:
Deckelverliersicherung, 4 Befestigungsschrauben für Zubehör

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
Bemessungsisolationsspannung DC 1000 V
Schutzklasse II
Schutzart IP66/IP67
UL Type Rating 12

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 84 mm
Länge 82 mm
Höhe 55 mm
Gewicht 0.1422 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK08
Anreihbar ja
Art des Oberteils Deckel
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902813667
VME Code C62
ETIM Klasse EC000261
Zolltarifnummer 85389099

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat
Material Dichtung Polyurethan
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7)
Prüfzeichen DLG (Ammoniakbeständigkeit)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung EN pdf (721 KB)

Maßblatt

Maßzeichnung pdf (141 KB)
Maßzeichnung dxf (1 MB)
Maßzeichnung dwg (245 KB)
Maßzeichnung jpg (1 MB)

Zertifikat

CE Erklärung DE/EN/PL pdf (56 KB)
CE Erklärung DE/EN/FR pdf (50 KB)
UKCA Erklärung EN pdf (48 KB)
UL Zertifikat (UL50/UL50E) EN pdf (306 KB)
DLG Zulassung DE pdf (2 MB)
DLG Zulassung EN pdf (2 MB)

Zubehör

neu Mast-/Rohrbefestigungsset - MABF 65-2

Mast-/Rohrbefestigungsset MABF 65-2

  • Maße : 38 x 65 x 15 mm
  • Artikelnummer: 89601101

für Leergehäuse TK 77, TK 97, TG 88, TG 1208, TG 1608 (2 Sets...



Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...



Merken
Details
Außenbefestigungslaschens. - TG ABL

Außenbefestigungslaschens. TG ABL

  • Maße : 7 x 51,8 x 22,8 mm
  • Artikelnummer: 18200201

für alle TG Gehäuse, Set = 4 Stück



Außenbefestigungslaschen TG-Serie, Kunststoff, Set = 4 Stück



Merken
Details
Plombierset - TG PST1

Plombierset TG PST1

  • Maße : 10 x 25 x 16,5 mm
  • Artikelnummer: 18200401

für TG PC 88, TG PC 1208, TG PC 1212, TG PC 1608



Plombierset



Merken
Details
Deckelverliersicherung - TG DVS-42

Deckelverliersicherung TG DVS-42

  • Maße : 7,2 x 42,2 x 2,71 mm
  • Artikelnummer: 18200601

für TG 88, TG 1208, TG 1212, TG 1608



Deckelverliersicherung für Ersatzbedarf, Set = 10 Stück



Merken
Details
Montageplatte - TG MPI-88

Montageplatte TG MPI-88

  • Maße : 53 x 73 x 2,5 mm
  • Artikelnummer: 18600301

für TG 88



Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, grau



Merken
Details
Montageplatte - TG MPS-88

Montageplatte TG MPS-88

  • Maße : 53 x 73 x 2 mm
  • Artikelnummer: 18700301

für TG 88



Montageplatte aus Stahlblech, verzinkt, Stärke 2 mm



Merken
Details
Stufenbohrer - LFR

Stufenbohrer LFR

  • Artikelnummer: 19599501

Durchgangsöffnung: M16-32, Bohrung: 16,5-32,5 mm



Lochfräser



Merken
Details
Normschiene - TS 15-66

Normschiene TS 15-66

  • Maße : 5 x 66 x 15 mm
  • Artikelnummer: 19706901

für TG 88, Länge 66 mm



Normschiene nach DIN EN 60715, 15 x 5 mm



Merken
Details
Normschiene - NS 35-66

Normschiene NS 35-66

  • Maße : 35 x 66 x 7,5 mm
  • Artikelnummer: 19806801

für TG 88, Länge 66 mm



Normschiene nach DIN EN 60715, 35 x 7,5 mm



Merken
Details
Druckausgleichelement - DAE M12

Druckausgleichelement DAE M12

  • Maße : 18,5 x 17,6 x 18,5 mm
  • Artikelnummer: 26241201

M12 x 1,5 mm, Gewindelänge 10 mm



Druckausgleichselement mit luftdurchlässiger und wasserdichter Spezialmembranfolie zur Vermeidung...



Merken
Details

CAD-Daten

CAD-Daten 3D-CAD-Daten herunterladen

Ihre Anfrage

Ihre Informationen
Firmendaten
CAD-Format

Ausschreibungstexte

Ähnliche Produkte

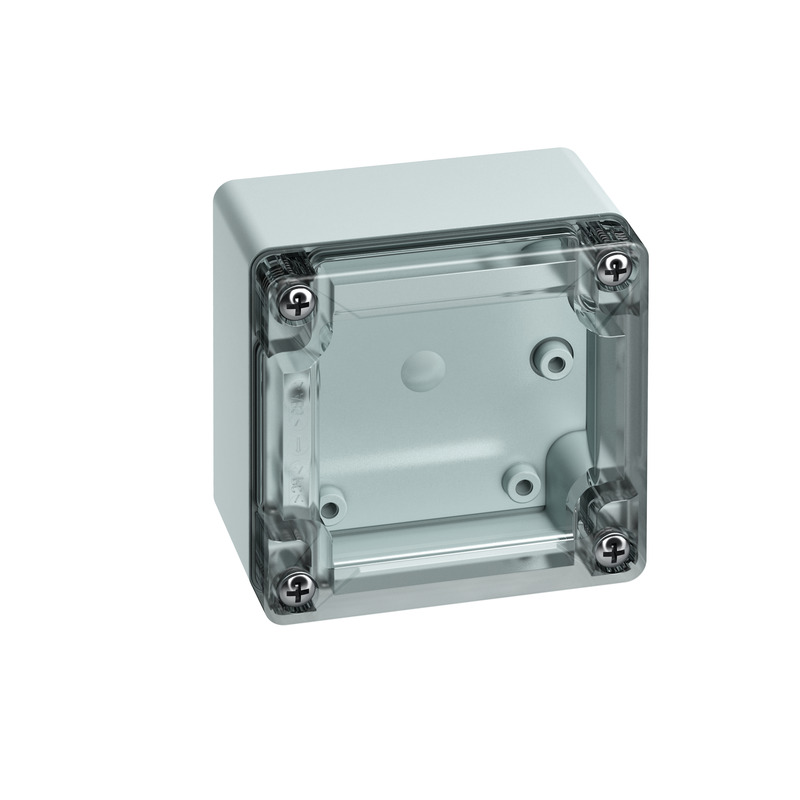

Leergehäuse - TG PC 88-6-to
