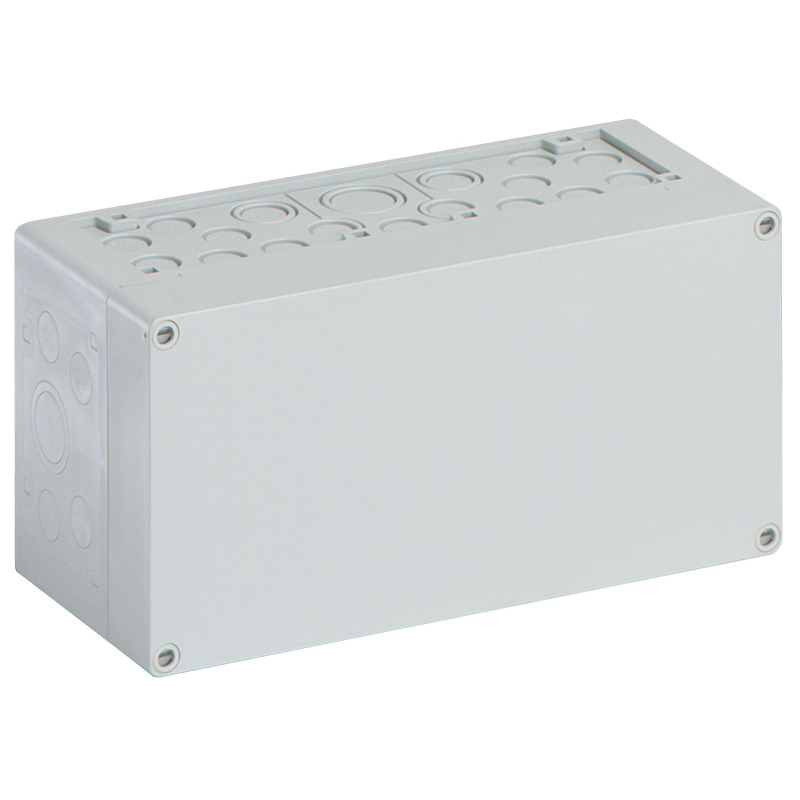

AKi 1-g AKi 1-g

Leergehäuse

AKi 1-g

Artikelnummer: 74140101 | Maße: 300 x 150 x 132 mm

Leergehäuse, mit Schutzart IP65, Polycarbonat, Ui=690V AC, Ui=1000V DC, innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

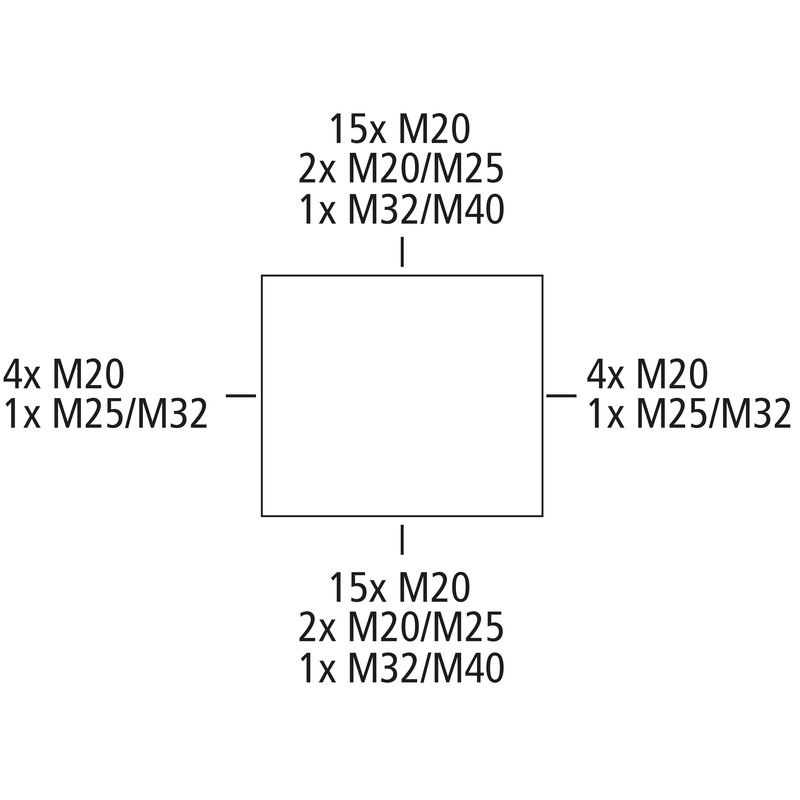

Kasten: Polycarbonat, Deckel: Polycarbonat, glasfaserverstärkt, grau, Ausschlagmembranen, M20/M25/M32/M40, (46 seitlich)

Beigefügtes Zubehör:
10 Doppelmembranstutzen IP66 M20 Dichtbereich 7 - 12 mm, 2 Doppelmembranstutzen IP66 M25 Dichtbereich 9 - 16 mm, 2 Doppelmembranstutzen M32 Dichtbereich 14 - 21 mm, 1 Doppelmembranstutzen IP66 M40 Dichtbereich 19 - 28 mm

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
Bemessungsisolationsspannung DC 1000 V
Schutzklasse II
Schutzart IP65
UL Type Rating k.A.

Farben

Farbe Oberteil grau

Maße und Gewicht

Breite 300 mm
Länge 150 mm
Höhe 132 mm
Gewicht 0.9784 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK08
plombierbar ja
Drehmoment der Deckelschraube 1.2 Nm
Anreihbar ja
Art des Oberteils Deckel
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902885022
VME Code CT
ETIM Klasse EC000261
Zolltarifnummer 85389099

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung pdf (1 MB)
Maßzeichnung dxf (7 MB)
Maßzeichnung dwg (1 MB)
Maßzeichnung jpg (1 MB)

Zertifikat

UKCA Erklärung EN pdf (49 KB)
CE Erklärung DE/EN/FR pdf (81 KB)
CE Erklärung DE/EN/PL pdf (87 KB)

Zubehör

Außenscharnier-Set - ASS-gro

Außenscharnier-Set ASS-gro

  • Maße : 140 x 120 x 20 mm
  • Artikelnummer: 19000501

Außenscharnierset groß, ab TK PS/PC 1811 und ab AKL/AKi 1



Außenscharnier-Set zum Umrüsten des Gehäusedeckels zur Klapptür. Inkl. 2 Scharniere,...



Merken
Details
Klappfenster - KF 12

Klappfenster KF 12

  • Maße : 228 x 80 x 24,2 mm
  • Artikelnummer: 56741201



Klappfenster, zur Montage auf Gehäusedeckel, für max. 12 Teilungseinheiten à 17,5 mm, mit...



Merken
Details
Montageplatte - AK MPI 1

Montageplatte AK MPI 1

  • Maße : 240 x 112 x 4 mm
  • Artikelnummer: 79500101

AKL/AKi 1-4



Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 4 mm, inkl. Befestigungsschrauben, grau



Merken
Details
Normschiene - NS35-216/3

Normschiene NS35-216/3

  • Maße : 35 x 216 x 22,5 mm
  • Artikelnummer: 79503001

universelle Bodenbefestigung, mit Befestigungsschrauben, Länge 216 mm



Normschiene nach DIN EN 60715, 35 x 7,5 mm



Merken
Details
Klemmschiene - AK 14 PEN-SL

Klemmschiene AK 14 PEN-SL

  • Maße : 286 x 60 x 50 mm
  • Artikelnummer: 79031701

einstufige PE/N-Klemmschiene mit jeweils, 3 schraubbaren Klemmstellen...



Schraubenlose PE/N Klemmschiene, zum Einbau in AK Kleinverteiler ab AK 14 und AKL/AKi-Leergehäuse...



Merken
Details
Klemmschiene - AK 28 PEN-SL

Klemmschiene AK 28 PEN-SL

  • Maße : 300 x 50 x 55 mm
  • Artikelnummer: 79032701

zweistufige PE/N-Klemmschiene mit jeweils, 6 schraubbaren Klemmstellen...



Schraubenlose PE/N Klemmschiene, zum Einbau in AK Kleinverteiler ab AK 14 und AKL/AKi-Leergehäuse...



Merken
Details
Klemmschiene - AK N-SL

Klemmschiene AK N-SL

  • Maße : 300 x 90 x 60 mm
  • Artikelnummer: 79031801

einstufige N-Klemmschiene, mit 4 schraubbaren Klemmstellen 2,5 mm² -...



Schraubenlose PE/N Klemmschiene, zum Einbau in AK Kleinverteiler ab AK 14 und AKL/AKi-Leergehäuse...



Merken
Details

CAD-Daten

CAD-Daten 3D-CAD-Daten herunterladen

Ihre Anfrage

Ihre Informationen
Firmendaten
CAD-Format

Ausschreibungstexte

Ähnliche Produkte

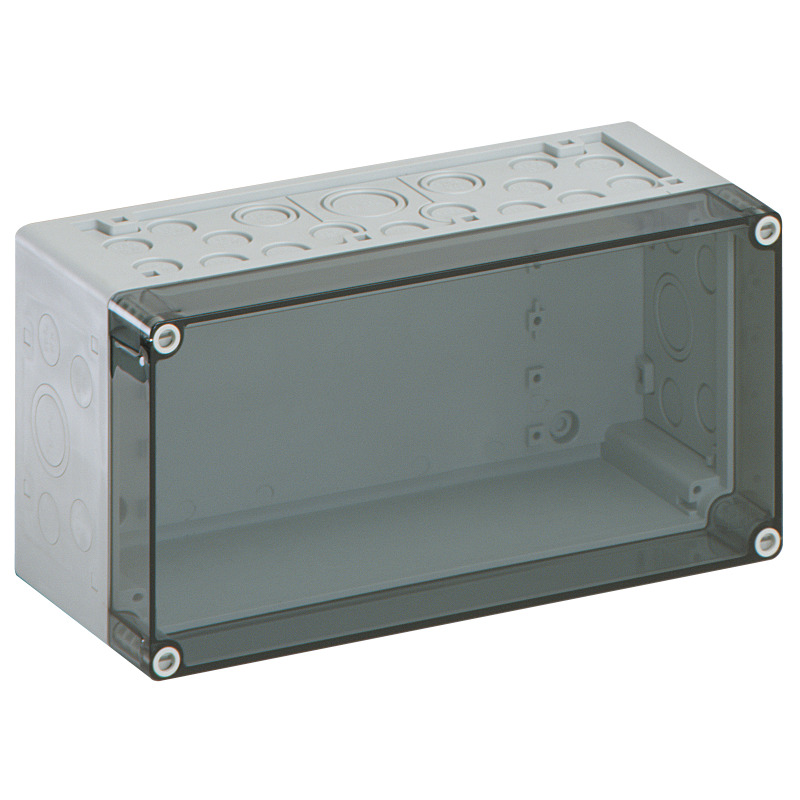

Leergehäuse - AKi 1-t
