Leergehäuse

AKi 2-g

Artikelnummer: 74140201 | Maße: 300 x 300 x 132 mm

Leergehäuse, mit Schutzart IP65, Polycarbonat, U_i=690V AC, U_i=1000V DC, innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

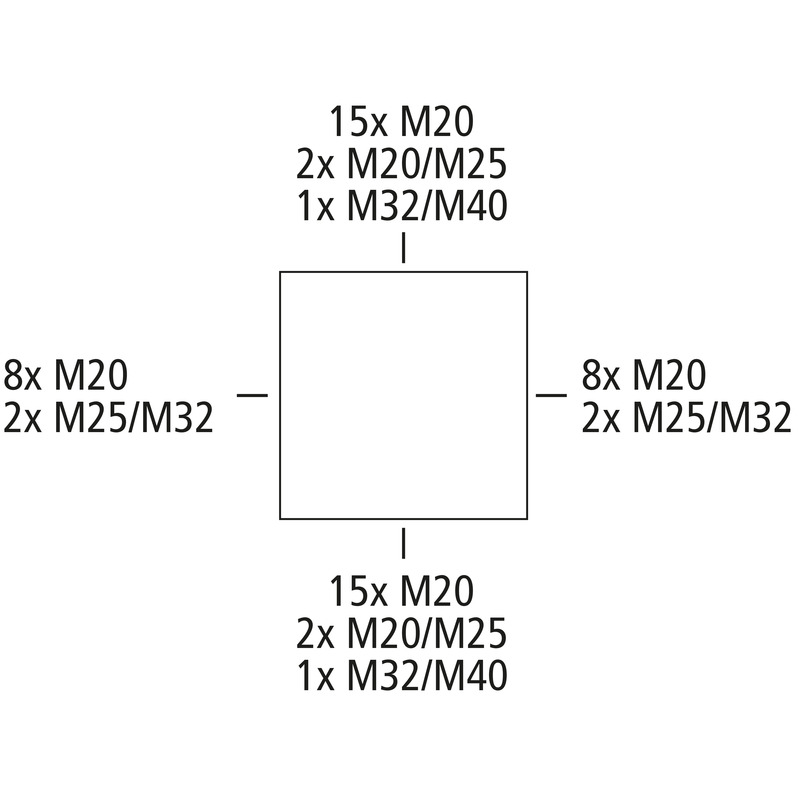

Kasten: Polycarbonat, Deckel: Polycarbonat, glasfaserverstärkt, grau, Ausschlagmembranen, M20/M25/M32/M40, (56 seitlich)

Beigefügtes Zubehör:
10 Doppelmembranstutzen IP66 M20 Dichtbereich 7 - 12 mm, 2 Doppelmembranstutzen IP66 M25 Dichtbereich 9 - 16 mm, 2 Doppelmembranstutzen M32 Dichtbereich 14 - 21 mm, 1 Doppelmembranstutzen IP66 M40 Dichtbereich 19 - 28 mm

Händler finden

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	690 V
Bemessungsisolationsspannung DC	1000 V
Schutzklasse	II
Schutzart	IP65
UL Type Rating	k.A.

Farben

Farbe Oberteil	grau

Maße und Gewicht

Breite	300 mm
Länge	300 mm
Höhe	132 mm
Gewicht	1.66 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	V2
Glühdrahtfestigkeit nach EN 60695-2-11	960 °C

Mechanische Eigenschaften

Befestigungsart	Wand-/Deckenmontage
Schlagfestigkeit	IK08
plombierbar	ja
Drehmoment der Deckelschraube	1.2 Nm
Anreihbar	ja
Art des Oberteils	Deckel
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

EAN	4013902885039
VME Code	CT
ETIM Klasse	EC000261
Zolltarifnummer	85389099

Werkstoff

Material Unterteil	Polycarbonat
Material Oberteil	Polycarbonat, glasfaserverstärkt
Material Dichtung	Polyurethan
Material Deckelschraube	Polyamid, glasfaserverstärkt

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung	pdf (166 KB)
Maßzeichnung	dxf (3 MB)
Maßzeichnung	dwg (448 KB)
Maßzeichnung	jpg (1 MB)
Maßzeichnung	pdf (705 KB)
Maßzeichnung	dxf (8 MB)
Maßzeichnung	dwg (1 MB)
Maßzeichnung	jpg (968 KB)

Zertifikat

CE Erklärung DE/EN/FR	pdf (81 KB)
CE Erklärung DE/EN/PL	pdf (87 KB)
UKCA Erklärung EN	pdf (49 KB)
