Leergehäuse

AKL 3-t

Artikelnummer: 74400301 | Maße: 300 x 450 x 132 mm

Leergehäuse, mit Schutzart IP65, Polystyrol, U_i=690V AC, U_i=1000V DC, innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

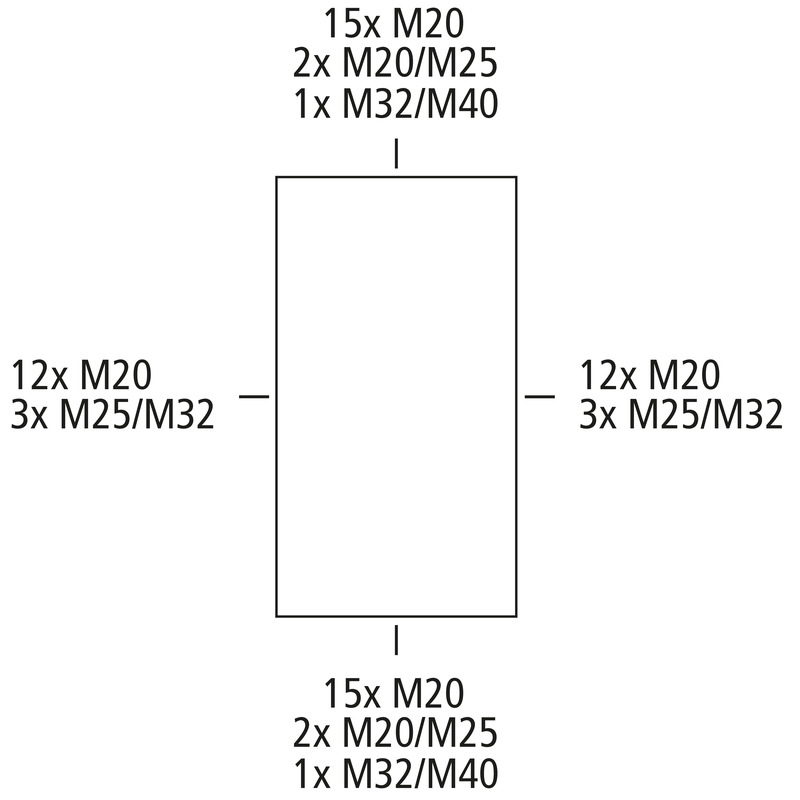

Kasten: Polystyrol, Deckel: Polycarbonat, transparent, Ausschlagmembranen, M20/M25/M32/M40, (66 seitlich)

Beigefügtes Zubehör:
10 Doppelmembranstutzen IP66 M20 Dichtbereich 7 - 12 mm, 2 Doppelmembranstutzen IP66 M25 Dichtbereich 9 - 16 mm, 2 Doppelmembranstutzen M32 Dichtbereich 14 - 21 mm, 1 Doppelmembranstutzen IP66 M40 Dichtbereich 19 - 28 mm

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	690 V
Bemessungsisolationsspannung DC	1000 V
Schutzklasse	II
Schutzart	IP65
UL Type Rating	k.A.

Farben

Farbe Oberteil	transparent

Maße und Gewicht

Breite	300 mm
Länge	450 mm
Höhe	132 mm
Gewicht	1.96 kg

Materialeigenschaften

UV-beständig	nein
halogenfrei	ja
Brennbarkeitsklasse nach UL94	HB
Glühdrahtfestigkeit nach EN 60695-2-11	650 °C

Mechanische Eigenschaften

Befestigungsart	Wand-/Deckenmontage
Schlagfestigkeit	IK07
plombierbar	ja
Anreihbar	ja
Art des Oberteils	Deckel
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-25 °C
Umgebungstemperatur max.	40 °C
Umgebungstemperatur 24h	35 °C
Installationsort	Innenbereich

Vertriebsdaten

EAN	4013902071289
VME Code	CT
ETIM Klasse	EC000261
Zolltarifnummer	85389099

Werkstoff

Material Unterteil	Polystyrol
Material Oberteil	Polycarbonat
Material Dichtung	Polyurethan
Material Deckelschraube	Polyamid, glasfaserverstärkt

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung	pdf (779 KB)
Maßzeichnung	dxf (10 MB)
Maßzeichnung	dwg (2 MB)
Maßzeichnung	jpg (1 MB)

Zertifikat

UKCA Erklärung EN	pdf (49 KB)
