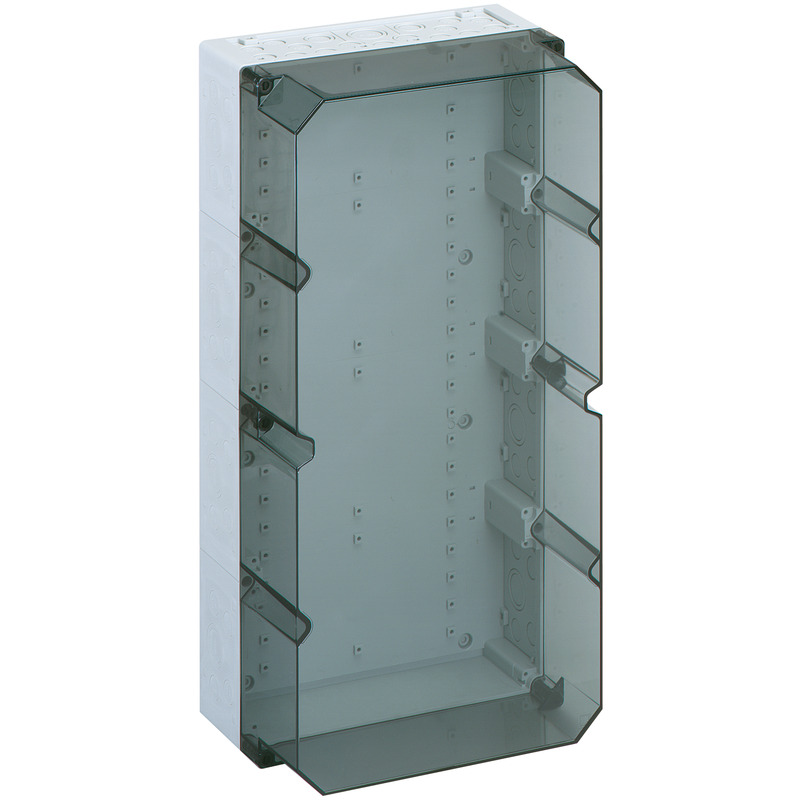

Leergehäuse

AKi 4-th

Artikelnummer: 74790401 | Maße: 300 x 600 x 209 mm

Leergehäuse, mit Schutzart IP65, Polycarbonat, U_i=690V AC, U_i=1000V DC, innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

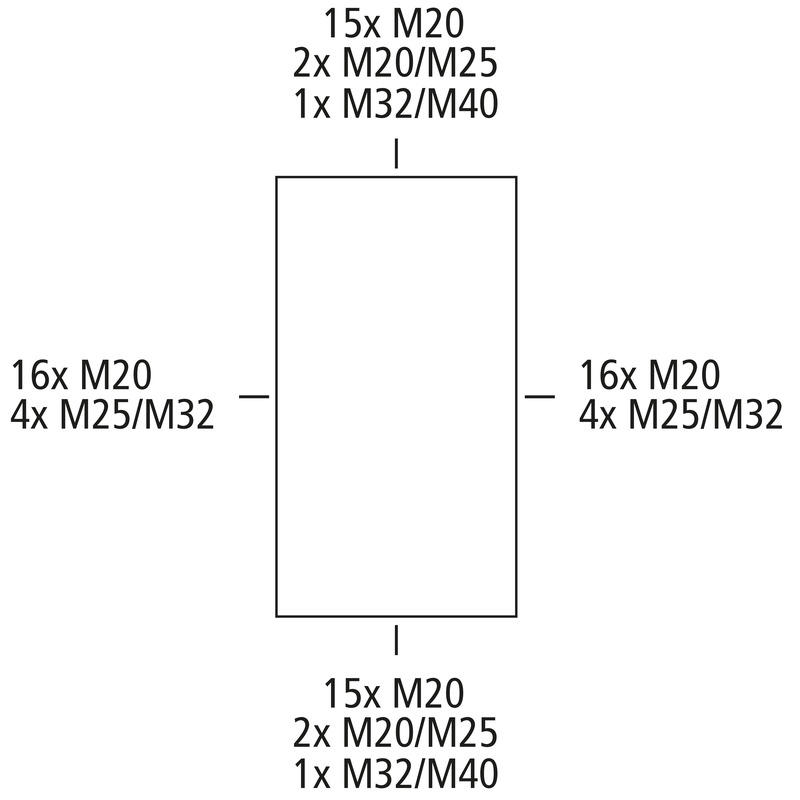

Kasten: Polycarbonat, Deckel: Polycarbonat, transparent, Ausschlagmembranen, M20/M25/M32/M40, (76 seitlich)

Beigefügtes Zubehör:
10 Doppelmembranstutzen IP66 M20 Dichtbereich 7 - 12 mm, 2 Doppelmembranstutzen IP66 M25 Dichtbereich 9 - 16 mm, 2 Doppelmembranstutzen M32 Dichtbereich 14 - 21 mm, 1 Doppelmembranstutzen IP66 M40 Dichtbereich 19 - 28 mm

Händler finden

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	690 V
Bemessungsisolationsspannung DC	1000 V
Schutzklasse	II
Schutzart	IP65
UL Type Rating	k.A.

Farben

Farbe Oberteil	transparent

Maße und Gewicht

Breite	300 mm
Länge	600 mm
Höhe	209 mm
Gewicht	3.49 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	V2
Glühdrahtfestigkeit nach EN 60695-2-11	960 °C

Mechanische Eigenschaften

Befestigungsart	Wand-/Deckenmontage
Schlagfestigkeit	IK08
plombierbar	ja
Drehmoment der Deckelschraube	1.2 Nm
Anreihbar	ja
Art des Oberteils	Deckel
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

EAN	4013902885121
VME Code	CT
ETIM Klasse	EC000261
Zolltarifnummer	85389099

Werkstoff

Material Unterteil	Polycarbonat
Material Oberteil	Polycarbonat
Material Dichtung	Polyurethan
Material Deckelschraube	Polyamid, glasfaserverstärkt

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung	pdf (249 KB)
Maßzeichnung	dxf (5 MB)
Maßzeichnung	dwg (749 KB)
Maßzeichnung	jpg (1 MB)

Zertifikat

CE Erklärung DE/EN/PL	pdf (87 KB)
CE Erklärung DE/EN/FR	pdf (81 KB)
UKCA Erklärung EN	pdf (49 KB)

Zubehör

Außenscharnier-Set ASS-gro

Maße : 140 x 120 x 20 mm
Artikelnummer: 19000501

Außenscharnierset groß, ab TK PS/PC 1811 und ab AKL/AKi 1

Außenscharnier-Set zum Umrüsten des Gehäusedeckels zur Klapptür. Inkl. 2 Scharniere,...

Merken

Details

Normschiene AK NS35-250

Maße : 48 x 250 x 30,5 mm
Artikelnummer: 56273501

zum Einbau in AKL / AKi-L Leergehäusen, Länge 250 mm, inklusive...

Normschiene nach DIN EN 60715, 35 x 7,5 mm

Merken

Details

Außenbefestigungslaschen AK ABL-ES

Maße : 110 x 40 x 20 mm
Artikelnummer: 79300401

Set = 4 Stück

Außenbefestigungslaschen, zur Montage einzelner Gehäuse an ebenen Wandflächen, kann am Unterkasten...

Merken

Details

Montageplatte AK MPI 4

Maße : 240 x 540 x 4 mm
Artikelnummer: 79500401

AKL/AKi 4

Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 4 mm, inkl. Befestigungsschrauben, grau

Merken

Details

Normschiene NS35-216/3

Maße : 35 x 216 x 22,5 mm
Artikelnummer: 79503001

universelle Bodenbefestigung, mit Befestigungsschrauben, Länge 216 mm

Normschiene nach DIN EN 60715, 35 x 7,5 mm

Merken

Details

Normschiene AK NS35-556

Maße : 48 x 556 x 30,5 mm
Artikelnummer: 79506001

universelle Bodenbefestigung, inkl. Befestigungsschrauben, Länge 556...

Normschiene nach DIN EN 60715, 35 x 7,5 mm

Merken

Details

Anbauflansch AKi ABF 2

Maße : 300 x 91 x 15 mm
Artikelnummer: 79605001

glatt zum Selbstbohren

Anbauflansch, zum Anbau an 300 mm breite Stirnseiten von AKL / AKi-L Leergehäusen, AKi Schalter- und...

Merken

Details

Trennwand AK TW

Maße : 290 x 193 x 17 mm
Artikelnummer: 79791001

Trennwand, zum Einbau in AKL / AKi-L Leergehäusen, universell für verschiedene Gehäusehöhen...

Merken

Details

Klemmschiene AK 14 PEN-SL

Maße : 286 x 60 x 50 mm
Artikelnummer: 79031701

einstufige PE/N-Klemmschiene mit jeweils, 3 schraubbaren Klemmstellen...

Schraubenlose PE/N Klemmschiene, zum Einbau in AK Kleinverteiler ab AK 14 und AKL/AKi-Leergehäuse...

Merken

Details

Klemmschiene AK 28 PEN-SL

Maße : 300 x 50 x 55 mm
Artikelnummer: 79032701

zweistufige PE/N-Klemmschiene mit jeweils, 6 schraubbaren Klemmstellen...

Schraubenlose PE/N Klemmschiene, zum Einbau in AK Kleinverteiler ab AK 14 und AKL/AKi-Leergehäuse...

Merken

Details

Klemmschiene AK N-SL

Maße : 300 x 90 x 60 mm
Artikelnummer: 79031801

einstufige N-Klemmschiene, mit 4 schraubbaren Klemmstellen 2,5 mm² -...

Schraubenlose PE/N Klemmschiene, zum Einbau in AK Kleinverteiler ab AK 14 und AKL/AKi-Leergehäuse...

Merken

Details

CAD-Daten

CAD-Daten	3D-CAD-Daten herunterladen

Ausschreibungstexte

Melden Sie sich bei meinSpelsberg an um Ausschreibungstexte herunterzuladen. Direkt bei meinSpelsberg einloggen.

Kasten: Polycarbonat, Deckel: Polycarbonat, glasfaserverstärkt, grau,...

Leergehäuse, mit Schutzart IP65, Polycarbonat, U_i=690V AC, U_i=1000V DC, innenliegende...

Merken

Details

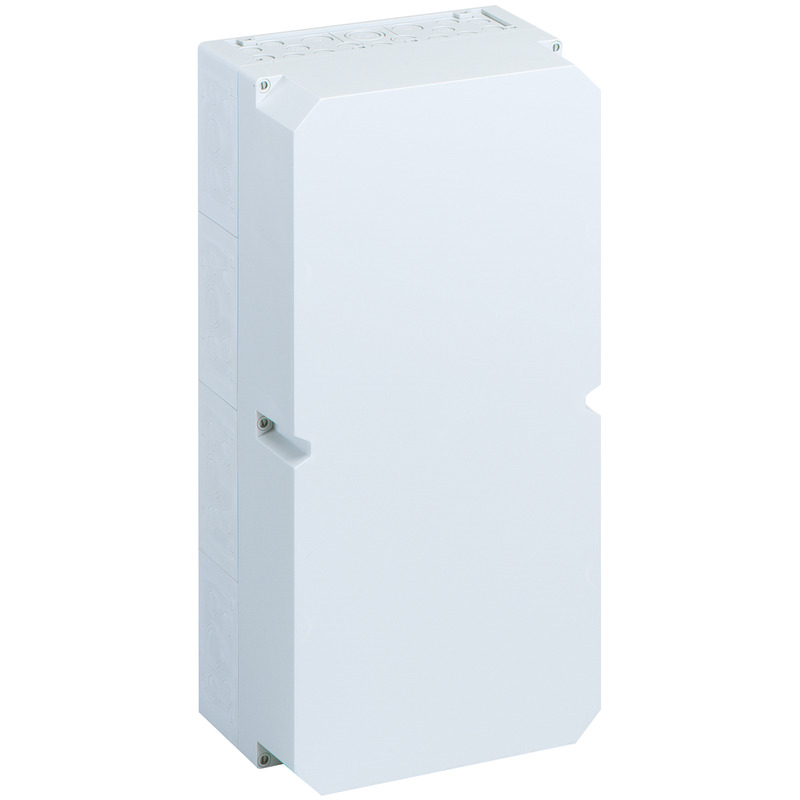

Leergehäuse AKi 4-gh

Maße : 300 x 600 x 209 mm
Artikelnummer: 74390401

Kasten: Polycarbonat, Deckel: Polycarbonat, glasfaserverstärkt, grau,...

Leergehäuse, mit Schutzart IP65, Polycarbonat, U_i=690V AC, U_i=1000V DC, innenliegende...

Merken

Details

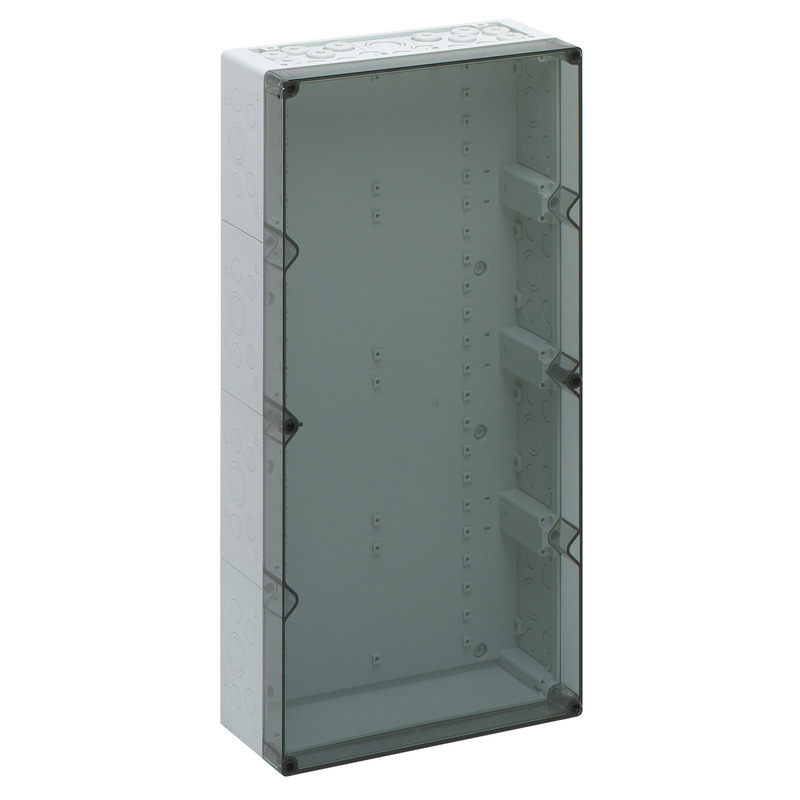

Leergehäuse AKi 4-t
