Leergehäuse

TK PC 1111-7-m

Artikelnummer: 12740401 | Maße: 110 x 110 x 66 mm

Leergehäuse, mit Schutzart IP66, Polycarbonat, zertifiziert durch UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), U_i=690V AC, U_i=1000V DC, innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

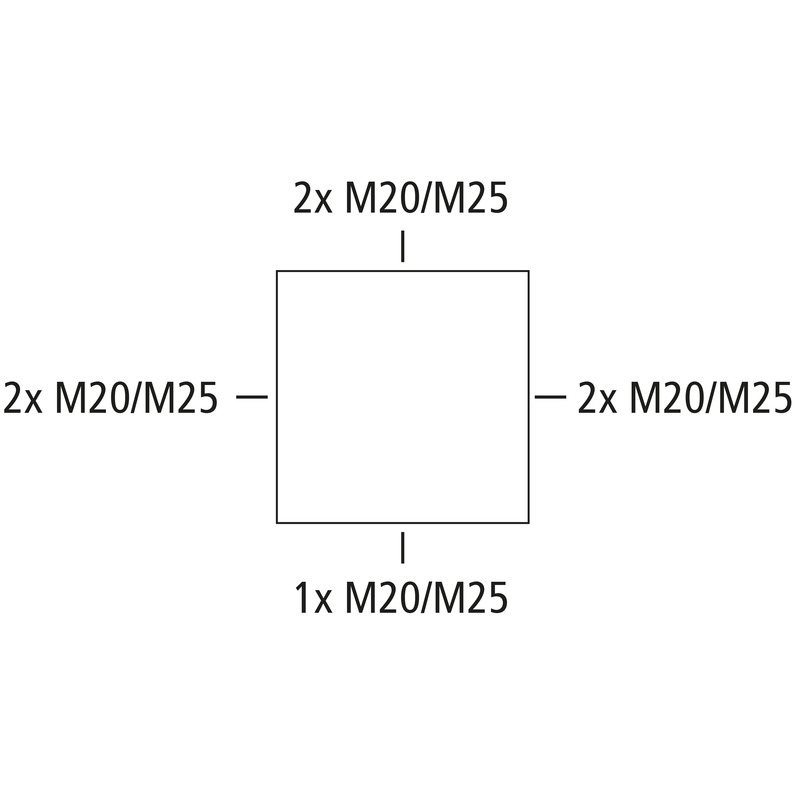

Kasten: Polycarbonat, grau, Deckel: Polycarbonat, glasfaserverstärkt, grau, Ausschlagmembranen, M20/M25, (7 seitlich)

Händler finden

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	690 V
Bemessungsisolationsspannung DC	1000 V
Schutzklasse	II
Schutzart	IP66
UL Type Rating	4X, 12/12K

Farben

Farbe Unterteil	grau
Farbe Oberteil	grau

Maße und Gewicht

Breite	110 mm
Länge	110 mm
Höhe	66 mm
Gewicht	0.2095 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	V2
Glühdrahtfestigkeit nach EN 60695-2-11	960 °C

Mechanische Eigenschaften

Befestigungsart	Wand-/Deckenmontage
Schlagfestigkeit	IK08
plombierbar	ja
Drehmoment der Deckelschraube	1.2 Nm
Anreihbar	ja
Art des Oberteils	Deckel
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

EAN	4013902861644
VME Code	C62
ETIM Klasse	EC000261
Zolltarifnummer	85389099

Werkstoff

Material Unterteil	Polycarbonat
Material Oberteil	Polycarbonat, glasfaserverstärkt
Material Dichtung	Polyurethan
Material Deckelschraube	Polyamid, glasfaserverstärkt

Zertifikate

Prüfzeichen	UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7)
Prüfzeichen	DLG (Ammoniakbeständigkeit)
Prüfzeichen	DNV (Klasse: Schiffe & Offshore-Anlagen)

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung	pdf (136 KB)
Maßzeichnung	dxf (546 KB)
Maßzeichnung	dwg (109 KB)
Maßzeichnung	jpg (995 KB)

Zertifikat

CE Erklärung DE/EN/PL	pdf (139 KB)
CE Erklärung DE/EN/FR	pdf (136 KB)
UL Zertifikat (UL50/UL50E) EN	pdf (308 KB)
DLG Zulassung EN	pdf (2 MB)
DLG Zulassung DE	pdf (2 MB)
DNV Zertifikat EN	pdf (198 KB)
UKCA Erklärung EN	pdf (165 KB)
