Leergehäuse TKS 2518-16-to (14200301) Steckbare Installation
neu

Leergehäuse

TKS 2518-16-to

Artikelnummer: 14200301 | Maße: 254 x 180 x 165 mm

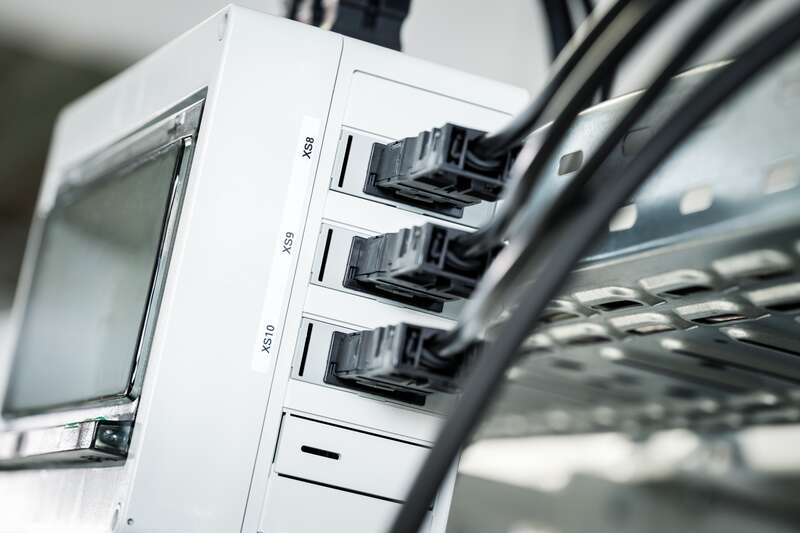

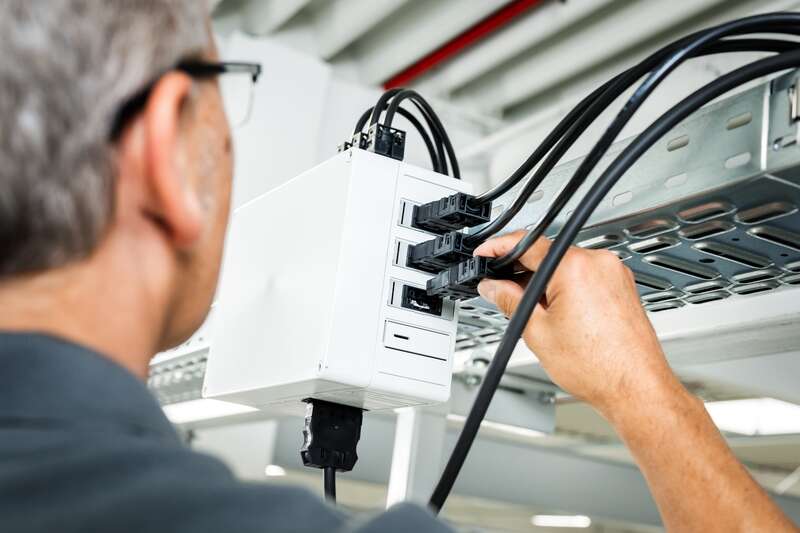

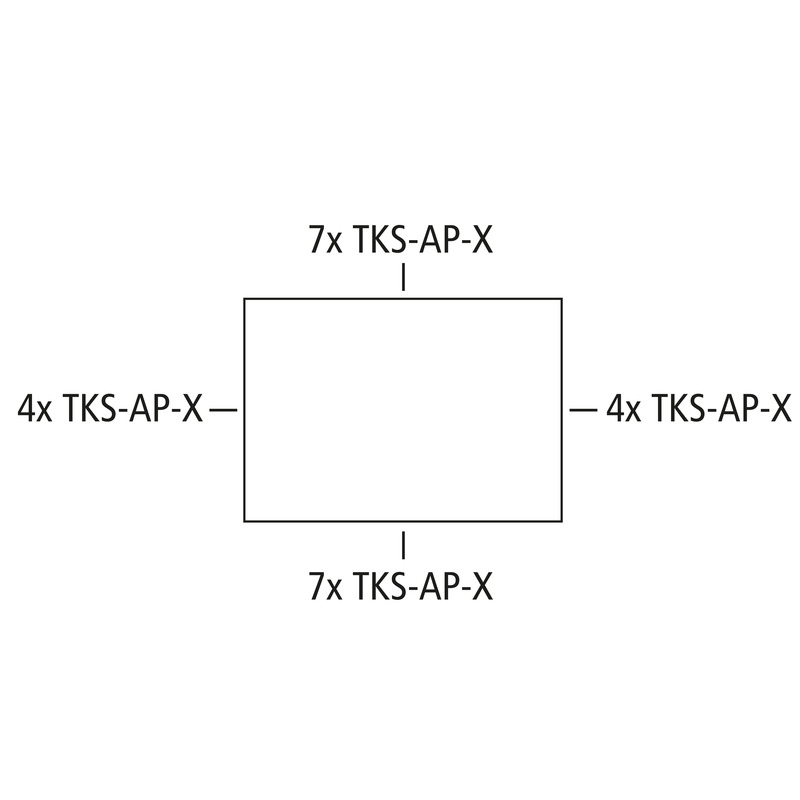

Leergehäuse, mit Schutzart IP30, Polycarbonat, innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich, zur Montage von bis zu 22 Steckverbindern vom Typ WINSTA® in Verbindung mit TKS AP-Adapterrahmen

Kasten: Polycarbonat, grau, Deckel: Polycarbonat, transparent

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC 690 V
Bemessungsbetriebsspannung DC 1000 V
Schutzklasse II
Schutzart IP30
belüftet nein
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil transparent

Maße und Gewicht

Breite 254 mm
Länge 180 mm
Höhe 165 mm
Gewicht 0.9872 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK07
plombierbar ja
Drehmoment der Deckelschraube 1.2 Nm
Flanschvariante nein
Art des Oberteils Deckel
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort Innenbereich

Vertriebsdaten

EAN 4013902694280
VME Code C62
ETIM Klasse EC000261
Zolltarifnummer 85389099

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat
Material Deckelschraube Polyamid, glasfaserverstärkt

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN pdf (284 KB)

Maßblatt

Maßzeichnung pdf (1 MB)
Maßzeichnung dwg (1 MB)
Maßzeichnung dxf (6 MB)

Zertifikat

CE Erklärung DE/EN/PL pdf (136 KB)
UKCA Erklärung EN pdf (164 KB)
CE Erklärung DE/EN/FR pdf (135 KB)

Zubehör

neu Adapterrahmen - TKS AP-1

Adapterrahmen TKS AP-1

  • Maße : 24,6 x 58,6 x 16,5 mm
  • Artikelnummer: 14400101

für Steckverbinder vom Typ WINSTA® MINI 2-polig



Adapterrahmen zur Montage von WINSTA®-Steckverbindern in TKS-Leergehäusen, Set = 10 Stück.



neu Adapterrahmen - TKS AP-2

Adapterrahmen TKS AP-2

  • Maße : 24,6 x 58,6 x 16,5 mm
  • Artikelnummer: 14400201

für Steckverbinder vom Typ WINSTA® MINI 3-polig



Adapterrahmen zur Montage von WINSTA®-Steckverbindern in TKS-Leergehäusen, Set = 10 Stück.



neu Adapterrahmen - TKS AP-3

Adapterrahmen TKS AP-3

  • Maße : 24,6 x 58,6 x 16,5 mm
  • Artikelnummer: 14400301

für Steckverbinder vom Typ WINSTA® MINI 4-polig



Adapterrahmen zur Montage von WINSTA®-Steckverbindern in TKS-Leergehäusen, Set = 10 Stück.



neu Adapterrahmen - TKS AP-4

Adapterrahmen TKS AP-4

  • Maße : 24,6 x 58,6 x 16,5 mm
  • Artikelnummer: 14400401

für Steckverbinder vom Typ WINSTA® MIDI 2-polig



Adapterrahmen zur Montage von WINSTA®-Steckverbindern in TKS-Leergehäusen, Set = 10 Stück.



neu Adapterrahmen - TKS AP-5

Adapterrahmen TKS AP-5

  • Maße : 24,6 x 58,6 x 16,5 mm
  • Artikelnummer: 14400501

für Steckverbinder vom Typ WINSTA® MIDI 3-polig und MINI 5-polig



Adapterrahmen zur Montage von WINSTA®-Steckverbindern in TKS-Leergehäusen, Set = 10 Stück.



neu Adapterrahmen - TKS AP-6

Adapterrahmen TKS AP-6

  • Maße : 24,6 x 58,6 x 16,5 mm
  • Artikelnummer: 14400601

für Steckverbinder vom Typ WINSTA® MIDI 4-polig



Adapterrahmen zur Montage von WINSTA®-Steckverbindern in TKS-Leergehäusen, Set = 10 Stück.



neu Adapterrahmen - TKS AP-7

Adapterrahmen TKS AP-7

  • Maße : 24,6 x 58,6 x 16,5 mm
  • Artikelnummer: 14400701

für Steckverbinder vom Typ WINSTA® MIDI 5-polig



Adapterrahmen zur Montage von WINSTA®-Steckverbindern in TKS-Leergehäusen, Set = 10 Stück.



neu Adapterrahmen - TKS AP-8

Adapterrahmen TKS AP-8

  • Maße : 24,6 x 58,6 x 16,5 mm
  • Artikelnummer: 14400801

für Steckverbinder vom Typ Telegärtner 100023165



Adapterrahmen zur Montage von WINSTA®-Steckverbindern in TKS-Leergehäusen, Set = 10 Stück.



neu Adapterrahmen - TKS AP-9

Adapterrahmen TKS AP-9

  • Maße : 24,6 x 58,6 x 16,5 mm
  • Artikelnummer: 14400901

für Steckverbinder vom Typ WINSTA® KNX



Adapterrahmen zur Montage von WINSTA®-Steckverbindern in TKS-Leergehäusen, Set = 10 Stück.



neu Adapterrahmen - TKS AP-L

Adapterrahmen TKS AP-L

  • Maße : 24,6 x 58,6 x 16,5 mm
  • Artikelnummer: 14400001

geschlossen, zum Verschließen von nicht benötigten Gehäuseöffnungen



Adapterrahmen zur Montage von WINSTA®-Steckverbindern in TKS-Leergehäusen, Set = 10 Stück.



Normschiene NS 35-144

  • Maße : 35 x 144,0 x 7,5 mm
  • Artikelnummer: 19814401

TK PS/PC 1809/1811/1813/1818/2518



Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben



Normschiene NS 35-171

  • Maße : 35 x 168 x 7,5 mm
  • Artikelnummer: 19817101

TK PS/PC 1818, TK PS/PC 2518, HP 190



Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben



Außenbefestigungslaschenset TK ABL

  • Maße : 100 x 30 x 20 mm
  • Artikelnummer: 19400101

Set = 4 Stück



Außenbefestigungslaschen-Set aus Kunststoff, für alle TK PS/PC-, RK-Gehäuse, ab TK PS/PC 77



neu Mast-/Rohrbefestigungsset - MABF 150-3

Mast-/Rohrbefestigungsset MABF 150-3

  • Maße : 43 x 150 x 15 mm
  • Artikelnummer: 89603201

für Leergehäuse TK 1818, 2518 (hochkant), Kleinverteiler AK(i) 09



Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...



neu Mast-/Rohrbefestigungsset - MABF 215-2

Mast-/Rohrbefestigungsset MABF 215-2

  • Maße : 47 x 215 x 15 mm
  • Artikelnummer: 89604101

für Leergehäuse TK 2518 (quer), TK 3625 (hochkant), Kleinverteiler...



Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...



Montageplatte TK MPI-2518

  • Maße : 150 x 220 x 2,5 mm
  • Artikelnummer: 19500801

TK PS / TK PC 2518



Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, inkl. Befestigungsschrauben,...



Montageplatte TK MPS-2518

  • Maße : 150 x 220 x 2 mm
  • Artikelnummer: 19700801

TK PS / TK PC 2518



Montageplatte aus Stahlblech, verzinkt, Stärke 2 mm, inkl. Befestigungsschrauben
