Kleinverteiler

AK-F 42 Plus UL

Artikelnummer: 73374252 | Maße: 315 x 730 x 155 mm

Kleinverteiler, mit Schutzart IP65, UL Type Rating 3R, 12/12K, Flansch-Type, mit integrierten Belüftungselementen zur Verminderung der Kondenswasserbildung, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1500V DC, zertifiziert durch VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)), UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07), UL-EU (EN 62208), UL-EU (EN 61439-1/-2), UL-EU (EN 61439-1/-3), UL-EU (EN 61439-1 & EN IEC 61439-7), DLG (Ammoniakbeständigkeit), oben und unten offene Stirnflächen zur Montage von verschiedenen Flanschen oder zur Kombination mehrerer AK-F Gehäuse mittels Kombiflansch, für die Installation im industriellen Umfeld und im geschützten Außenbereich

3-reihig, 42 Teilungseinheiten, mit zusätzlichem Anschlussraum inkl. 35mm Normschiene, ohne PE/N-Klemmschiene

Händler finden

Highlights

Sicher - Dank der hohen Schutzart IP65 und der robusten, halogenfreien Ausführung wird auch bei rauen industriellen Umgebungsbedingungen ein sicherer Betrieb gewährleistet.

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC	400 V
Bemessungsisolationsspannung AC	1000 V
Bemessungsisolationsspannung DC	1500 V
Schutzklasse	II
Schutzart	IP65
belüftet	ja
Anzahl Teilungseinheiten pro Reihe	42
mit zusätzlichem Einbauraum	ja
UL Type Rating	3R, 12/12K

Farben

Farbe Unterteil	grau
Farbe Oberteil	grau

Maße und Gewicht

Breite	315 mm
Länge	730 mm
Höhe	155 mm
Innenlänge	750 mm
Innenbreite	295 mm
Innenhöhe	101 mm
Gewicht	5.468 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	V2
Glühdrahtfestigkeit nach EN 60695-2-11	960 °C

Mechanische Eigenschaften

Befestigungsart	Aufbau
Schlagfestigkeit	IK08
plombierbar	ja
Drehmoment der Deckelschraube	1.2 Nm
Flanschvariante	ja
Anreihbar	ja

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	90 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

EAN	4013902575251
VME Code	CT
ETIM Klasse	EC000214
Zolltarifnummer	85369095

Werkstoff

Material Unterteil	Polycarbonat, glasfaserverstärkt
Material Oberteil	Polycarbonat
Material Einführung	nicht relevant
Material Dichtung	Polyurethan
Material Deckelschraube	Polyamid, glasfaserverstärkt
Material Klappfenster	Polycarbonat

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24))
Prüfzeichen	UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07)
Prüfzeichen	UL-EU (EN 62208)
Prüfzeichen	UL-EU (EN 61439-1/-2)
Prüfzeichen	UL-EU (EN 61439-1/-3)
Prüfzeichen	UL-EU (EN 61439-1 & EN IEC 61439-7)
Prüfzeichen	DLG (Ammoniakbeständigkeit)

Datenblatt Download

Datenblatt Download

Beschriftungsstreifen

Beschriftungsstreifen	pdf (5 MB)

Handbuch

Produkthandbuch DE	pdf (4 MB)
Produkthandbuch EN	pdf (3 MB)

Zertifikat

UL Zertifikat (UL-Standard) EN	pdf (182 KB)

Zubehör

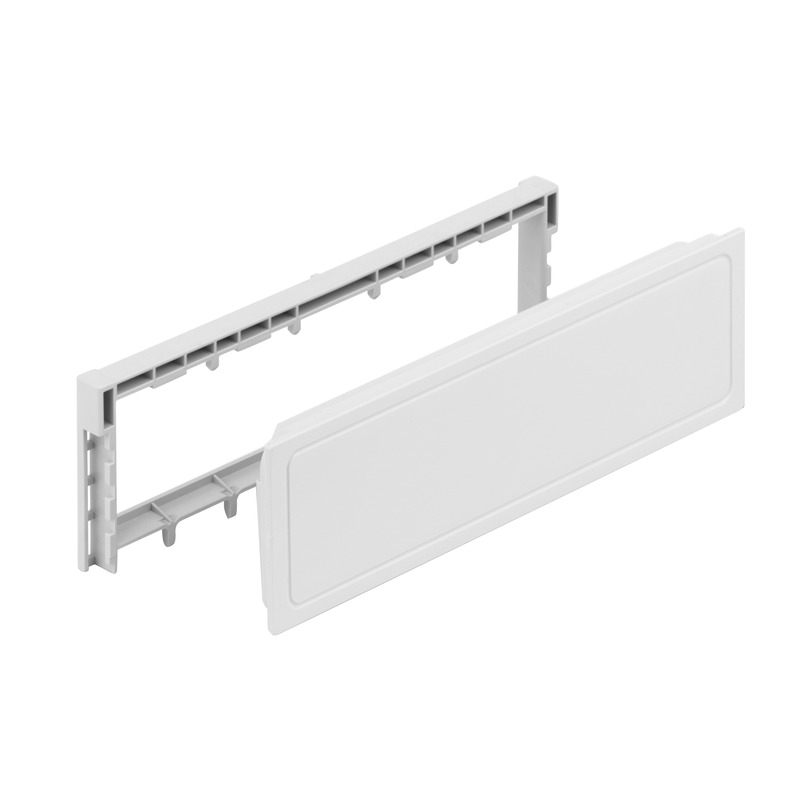

Flansch für AK-F AK3 FL00

Maße : 79,9 x 266,2 x 40 mm
Artikelnummer: 73382001

ohne Vorprägungen

Anbauflansch inkl. Flanschverbinder zum Verschließen der Stirnseite bei AK-F Gehäusen

Merken

Details

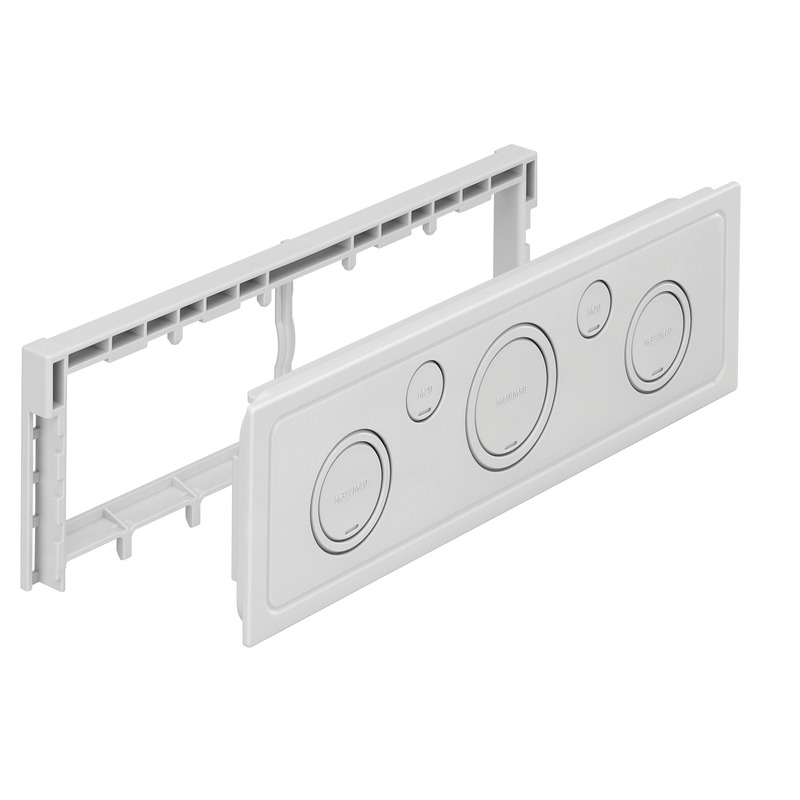

Flansch für AK-F AK3 FL01

Maße : 79,9 x 266,2 x 40 mm
Artikelnummer: 73382101

mit Vorprägungen: 1 x M50/M40, 2 x M40/32, 2 x M20

Anbauflansch inkl. Flanschverbinder zum Verschließen der Stirnseite bei AK-F Gehäusen

Merken

Details

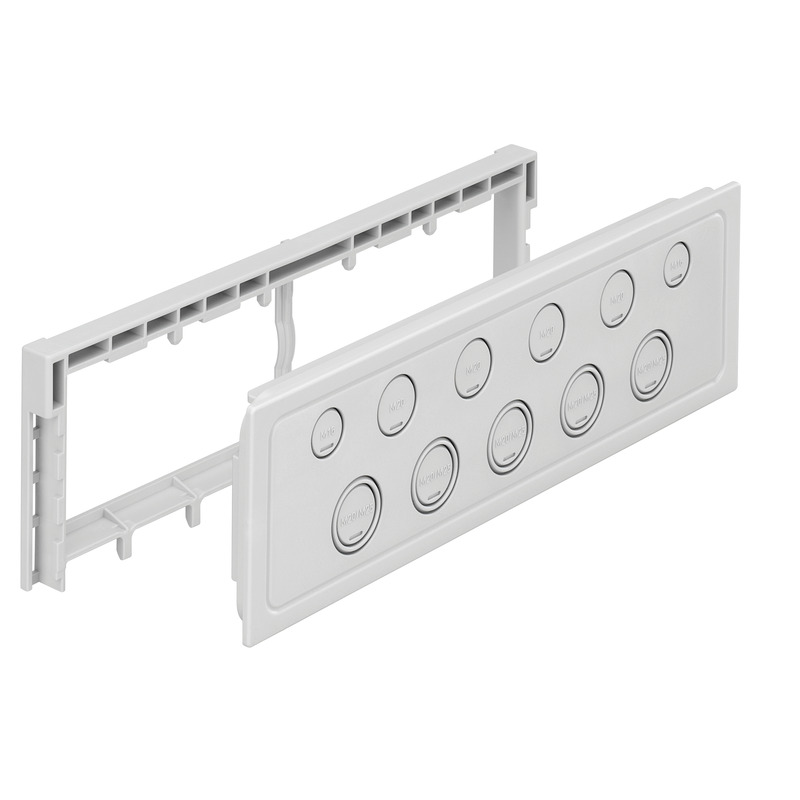

Flansch für AK-F AK3 FL02

Maße : 79,9 x 266,2 x 40 mm
Artikelnummer: 73382201

mit Vorprägungen: 5 x M25/M20, 4 x M20, 2 x M16

Anbauflansch inkl. Flanschverbinder zum Verschließen der Stirnseite bei AK-F Gehäusen

Merken

Details

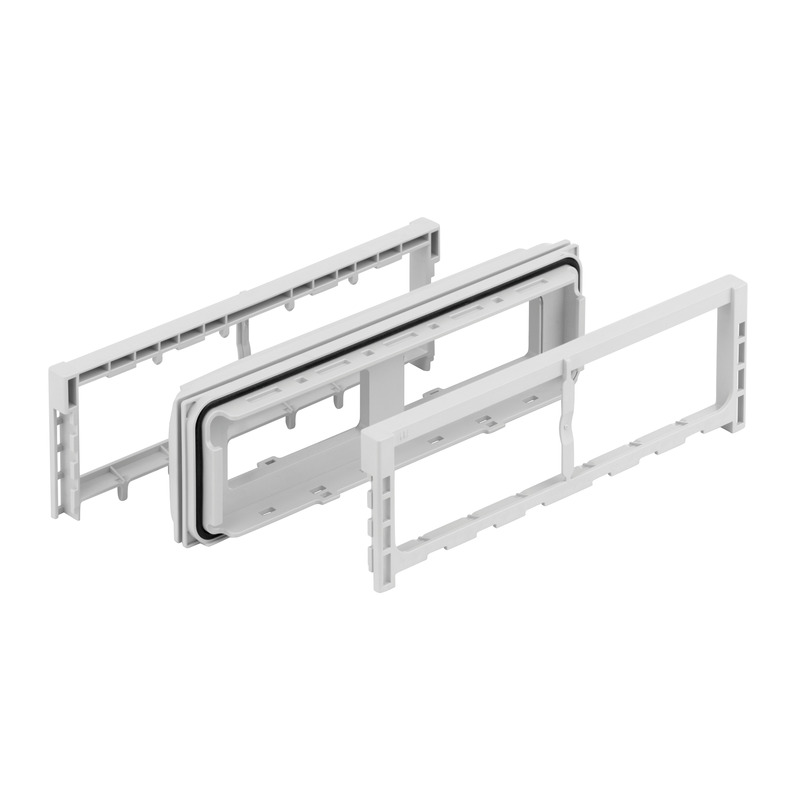

Flansch für AK-F AK3 KFL

Maße : 79,9 x 266,2 x 40 mm
Artikelnummer: 73382901

Kombinationsflansch inkl. Flanschverbinder zum stirnseitigen Verbinden von AK-F Gehäusen

Merken

Details

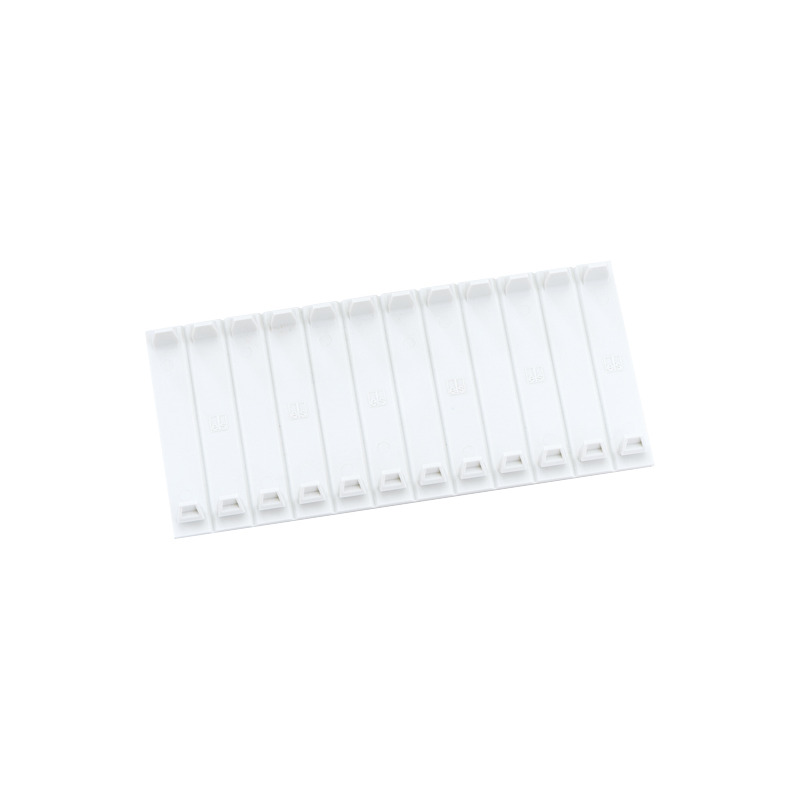

Abdeckstreifen AK AS UL

Maße : 52 x 107,8 x 9,1 mm
Artikelnummer: 79901252

Breite 108 mm für 6 Teilungseinheiten

Abdeckstreifen, zum Verschließen nicht genutzter Automatenplätze, trennbar, grau

Merken

Details

Schloßgarnitur AK SGA-1

Maße : 110 x 75 x 15 mm
Artikelnummer: 70610201

Gleiche Schließungen

Schlossgarnitur, zum Einbau in Klapptüren der AK-Serie, mit 2 Schlüsseln und Einbauanleitung

Merken

Details

Schloßgarnitur AK SGA-2

Maße : 140 x 80 x 15 mm
Artikelnummer: 70690201

Verschiedene Schließungen, max. 10 verschiedene Schließungen möglich

Schlossgarnitur, zum Einbau in Klapptüren der AK-Serie, mit 2 Schlüsseln und Einbauanleitung

Merken

Details

Normschiene AK3 NS35-275

Maße : 35 x 275 x 27,5 mm
Artikelnummer: 73381301

Länge 275 mm, inkl. universellen Bodenbefestigungshaltern für alle...

Normschiene als Hutschiene 35 x 7,5 mm

Merken

Details

Kombiverschraubung AK3 KS M50

Maße : 130 x 80 x 50 mm
Artikelnummer: 73383001

Kombinationsverschraubung M50 zum seitlichen Verbinden von Gehäusen AK/AK-F 14/28/42/56/70...

Merken

Details

Außenbefestigungslaschen AK3 ABL-ES

Maße : 30 x 85 x 10,3 mm
Artikelnummer: 73383301

Außenbefestigungslaschen aus Edelstahl, geeignet für Gehäuse AK/AK-F 14/28/42/56/70 sowie...

Merken

Details

Ausschreibungstexte

Melden Sie sich bei meinSpelsberg an um Ausschreibungstexte herunterzuladen. Direkt bei meinSpelsberg einloggen.

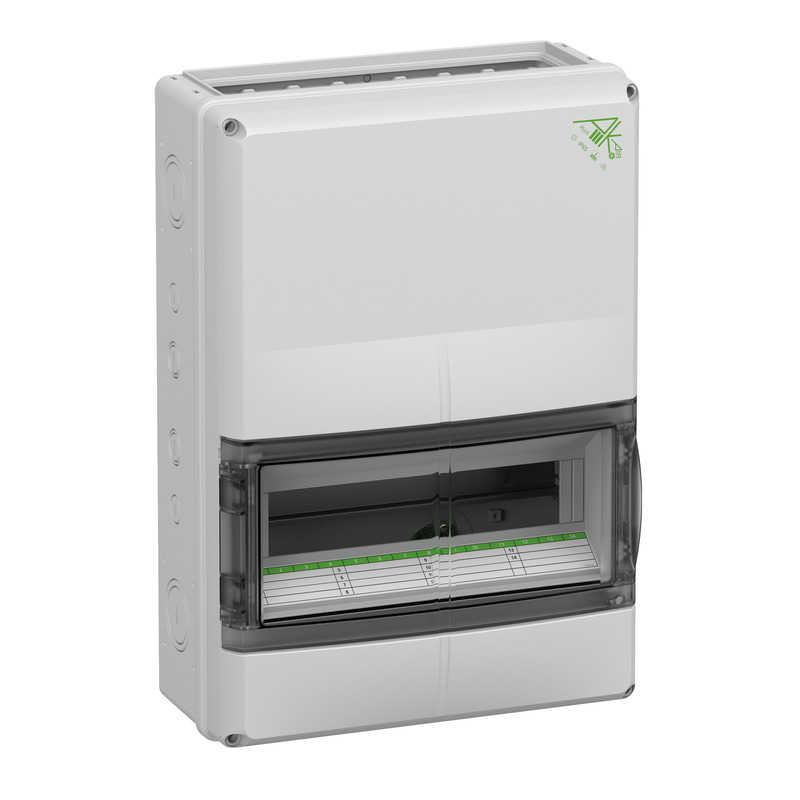

1-reihig, 14 Teilungseinheiten, mit zusätzlichem Anschlussraum inkl....

Kleinverteiler, mit Schutzart IP65, UL Type Rating 3R, 12/12K, Flansch-Type, mit integrierten...

Merken

Details

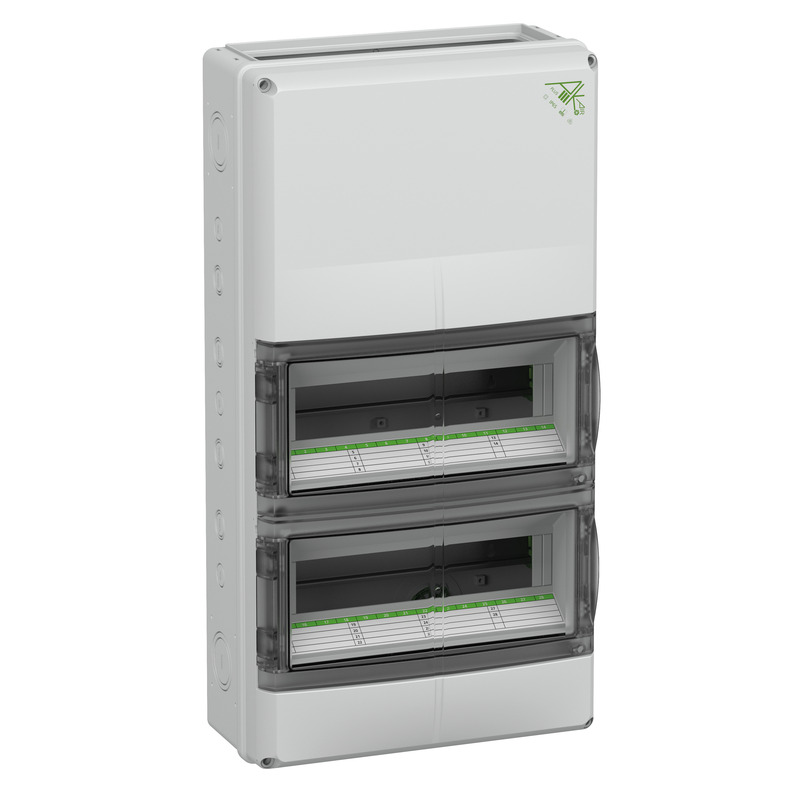

Kleinverteiler AK-F 28 Plus UL
