Lösungen für die Photovoltaik
Flexible Komponenten für die PV-Anlage
In einer zunehmend nachhaltig orientierten Welt steigt die Nachfrage nach Photovoltaik-Anlagen kontinuierlich. Für die Installation einer PV-Anlage benötigen Sie neben den Solarmodulen auch weitere Komponenten, die für einen sicheren und reibungslosen Betrieb der Photovoltaik-Anlage gewährleisten.
Ob Wechselrichter, Kleinverteiler oder Reihenklemmengehäuse für eine sichere Stromverteilung, eine Notstrombox oder den Überspannungsschutz für die Extra-Sicherheit oder eine Wallbox für die optimale Weiterverwertung der Sonnenenergie, Spelsberg bietet eine Vielzahl an Komponenten für die PV-Anlage an.
Gelangen Sie hier direkt zu unseren Produktlösungen für die Photovoltaik.
Unsere anschlussfertigen Produktlösungen für die Installation einer PV-Anlage garantieren einen sicheren und zuverlässigen Betrieb von Photovoltaik-Anlagen. Sie sind schnell und einfach zu installieren, langlebig und wartungsfreundlich, bieten maximale Flexibilität und geprüfte Markenqualität.
Erfahren Sie mehr:
PV-Produktlösungen
GWS Wechselrichtersammler
- sicheres Freischalten einzelner Wechselrichter oder Anlagenteile für Wartungs- oder Reparaturarbeiten
- separate Gehäusebaugruppen auf Basis des GTi-Systems sind schnell und flexibel kombinier- und erweiterbar
- in drei Leistungsklassen 70 kVA, 140 kVA und 220 kVA
GNA Netz- und Anlagenschutz
- überwacht Spannung und Frequenz im Versorgungsnetz, schaltet bei Bedarf die Energieerzeugungsanlage ab und auch wieder zu
- separate Gehäusebaugruppen auf Basis des GTi-Systems sind schnell und flexibel kombinier- und erweiterbar
- für Erzeugungsanlagen von 30 bis 135 KW
RK-PV Reihenklemmengehäuse
- normkonformer Anschluss von kleinen PV-Anlagen
- einfache Verdrahtung mehrerer PV-Strings zu einem Hauptstrang
- effiziente Übertragung der erzeugten Energie zur weiteren Verarbeitung im Wechselrichter
GEOS als Generatoranschlussgehäuse
- sicherer und sauberer Anschluss im Gehäuse bei PV-Installationen im Freien
- widerstandshähig gegen alle Witterungen mit IP66/67/69 und IK09
- flexible Bearbeitungs- und Anpassungsmöglichkeiten des Gehäuses an die jeweilige Anwendung
AK Kleinverteiler
- vielfältige Einbindung in kleineren und mittleren PV-Installationen
- separate Absicherung mehrerer Wechselrichter und gesammelte Weiterleitung zur Zählerverteilung
- integriertes Belüftungssystem zur Vermeidung von Kondenswasser
GTi-ISO Schaltanlagen
- nach kundenindividuellen Anforderungen
- vielfältige Möglichkeiten zur Erweiterung oder zum Aufbau von ISO-Schaltanlagen
Anschlussfertige Notstromboxen
- arbeiten als Backup-Boxen bei Stromausfall im öffentlichen Netz bei Wechselrichtern mit entsprechendem Backup-Ausgang
- Nutzung des PV-Stroms für kritische Verbraucher
- anschlussfertige Steckdosenverteiler mit integrierten Fehlerstrom-Schutzschaltern für den Personenschutz
Spelsberg Wallbox Smart Pro
- Laden des EV mit vorhandenem PV-Überschuss mittels externer Zählermessung
- vielfältige Kommunikationsschnittstellen (Modbus TCP, SMA SEMP, EEBus) zur Anbindung an Energiemanagementsysteme
- automatische Phasenabschaltung in Verbindung mit SMA Semp
Anwendungsfelder

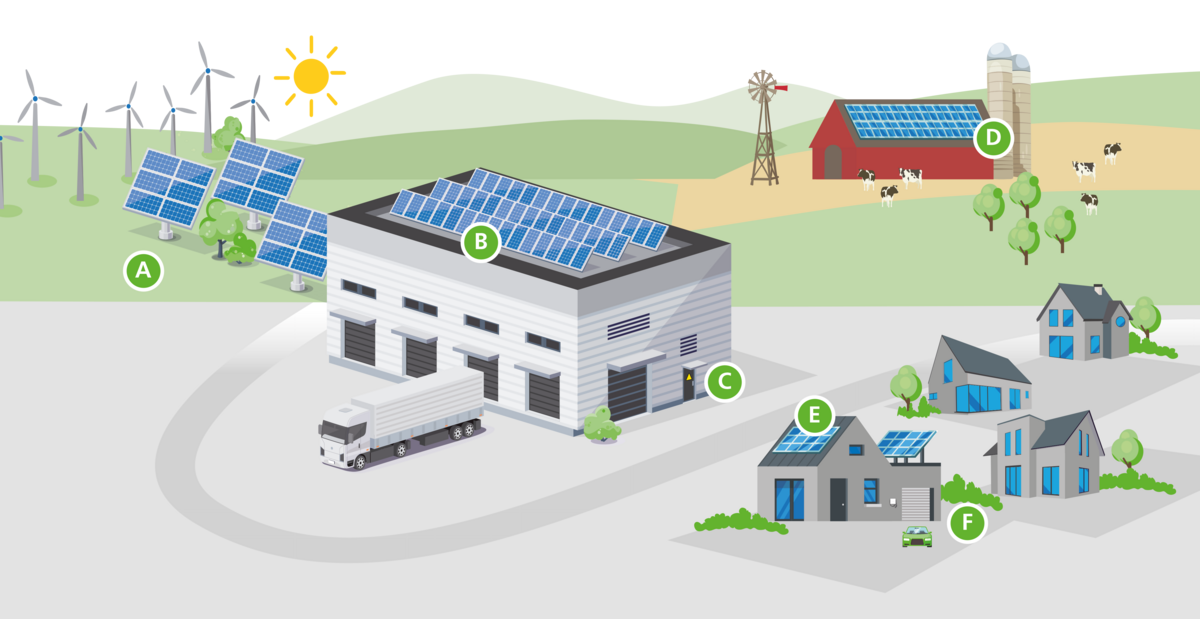

Je nach Anwendungsgebiet empfehlen wir verschiedene Extrakomponenten für die Installation einer Photovoltaik-Anlage. Im Folgenden haben wir einmal die 6 gängigsten Anwendungsfelder für Sie zusammengestellt:

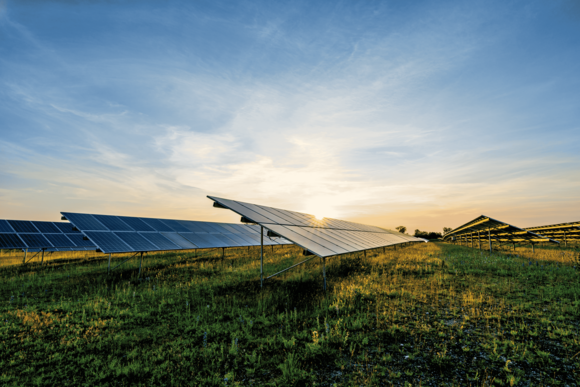

A | PV-Anlagen für die Nutzung auf Freiflächen
- GEOS Generatoranschlussgehäuse
- Wechselrichtersammler
drei Leistungsklassen: 70, 140 und 220 kVA - Netz- und Anlagenschutz
nach VDE-AR-N 4105 und EN 61439-2
B | PV-Anlagen für gewerblich genutzte Gebäude
- GEOS Generatoranschlussgehäuse
- Wechselrichtersammler
drei Leistungsklassen: 70, 140 und 220 kVA - Netz- und Anlagenschutz
nach VDE-AR-N 4105 und EN 61439-2
C | Individuelle Schaltanlagen, Freischaltstellen und Verteilungen
- GTi-ISO Schaltanlagen
nach kundenindividuellen Anforderungen - AK-Kleinverteiler
als Standard-, Flansch- oder Plus-Variante
D | PV-Anlagen bis 30 kVA
- RK-PV Reihenklemmengehäuse
als Stringsammler für 4 DC-Strings - Wechselrichtersammler mit AK-Kleinverteiler
als Standard-, Flansch- oder Plus-Variante
E | PV-Anlagen für Wohngebäude
- AK-Kleinverteiler
als Standard-, Flansch- oder Plus-Variante - Anschlussfertige Notstromboxen
für Wechselrichter mit ein- oder dreiphasigem AC-Ausgang
F | Elektromobilität
- Spelsberg Wallbox Smart Pro
mit intelligenten Schnittstellen und MID-Zähler zur netzdienlichen Steuerung § 14a EnWG, Anbindung an Energiemanagementsysteme, zum PV-Überschussladen oder Abrechnungszwecken
Technische Anforderungen
Photovoltaik-Anlagen nach DIN VDE 0100-712
Da die Peripherie von Photovoltaik-Anlagen größtenteils im Freien montiert wird, bestehen folgende wichtige Schutzanforderungen für die Installation einer PV Anlage:
- Äußere Einflüsse, wie Wind, Eisbildung, Temperatur und Sonneneinstrahlung, müssen berücksichtigt werden.
- Es muss gewährleistet sein, dass die bei direkter Sonneneinstrahlung entstehende Wärme abgeführt wird.
- Alle Anschlusskästen (PV-Generator-Anschlusskasten und PV-Teilgenerator-Anschlusskasten) müssen mit einem Warnhinweis versehen werden, dass aktive Teile in den Anschlusskästen nach dem Trennen vom PV-Wechselrichter unter Spannung stehen können.
Die Anforderungen zur Abschaltung der PV-Anlage für Wartungsarbeiten sind in VDE 0100-712, Abschnitt 537 enthalten.
Besonders geeignet für diese speziellen Anforderungen: RK-PV, AK Air Kleinverteiler, AKi, GTi, TK-PC, TG-PC und GEOS
Außerdem ist eine Belüftung und/oder Entwässerung zwingend erforderlich!
VDE-AR-N 4105 Erzeugungsanlagen am Niederspannungsnetz
Die VDE-AR-N 4105 „Erzeugungsanlagen am Niederspannungsnetz – Technische Mindestanforderungen für Anschluss und Parallelbetrieb von Erzeugungsanlagen am Niederspannungsnetz“ regelt den Anschluss von Erzeugungsanlagen wie PV-Anlagen am Niederspannungsnetz. Die Norm dient gleichzeitig Errichtern sowie Netzbetreibern als Planungsgrundlage und Entscheidungshilfe. Dort wird gemäß der Anwendungsregeln VDE-AR-N 4105:2018-11 ein Netz- und Anlagenschutz für Solaranlagen vorgeschrieben und gilt für alle Erzeugungsanlagen von 30 kW bis 135 kW. Der Netz- und Anlagenschutz von Spelsberg soll dabei zwei grundsätzliche Herausforderungen bei der Einspeisung dezentral erzeugter Energie in das Niederspannungsnetz lösen:
- Die Einhaltung von Spannungs- und Frequenzgrenzen im Stromnetz
- Die Abschaltung von Inselnetzen im Falle von Wartungsarbeiten durch eine Elektrofachkraft
Laut der VDE 4105 handelt es sich um eine „typgeprüfte Schutzeinrichtung mit Konformitätsnachweis“, welche ständig Spannung und Frequenz des Versorgungsnetzes auf Einhaltung der vorgegebenen Toleranzen überwacht.
