Die moderne Architektur ist geprägt von einer klaren, logischen Formsprache. Der Trend zu Sichtbeton ist daher ungebrochen. Durch die innovative Bewehrungsdose wird eine perfekte Elektroinstallation innerhalb der Sichtbetonflächen ermöglicht, die die Schalungsoberflächen nicht beschädigt.

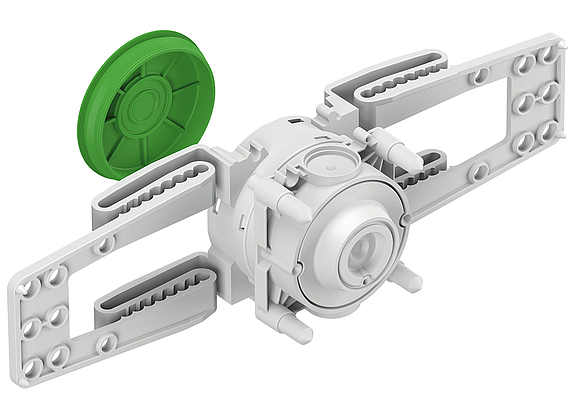

Die Bewehrungsdose macht in der Ortbetoninstallation die Stützholmtechnik für die Montage im Bereich der Gegenschalung überflüssig. Somit ergibt sich hier der Vorteil einer schnelleren Installation. Das patentierte Flügelsystem mit seinen einfachen Befestigungsmöglichkeiten für den flexiblen Einsatz, ist der Grund warum die U71 BWD von vielen zufriedenen Anwendern auch gerne Flügeldose genannt wird.
Bitte fahren Sie mit der Maus über die grünen Kreise, um mehr über die Details zu erfahren.
Einfache Vorfixierung - für alle gängigen Bewehrungsmatten geeignet.
durch viele Einführungsmög- lichkeiten für glatte und gerillte Rohre.

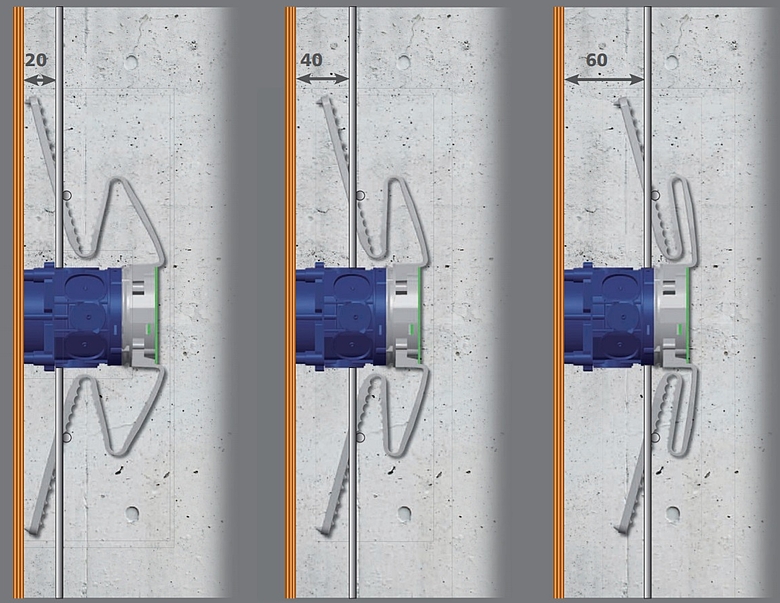

gleicht verschiedene Betondeckungen von 20mm bis 60mm spielfrei aus, indem die Dose den Druck der Schalung einfach wie ein Stoßdämpfer ausgleicht. Somit wird ein passgenauer Sitz im Bereich der Sichtbetonanwendung oder der Gegenschalung gewährleistet.
Die Flügellänge ist optimiert für den normativ erforderlichen Einbauabstand zu Zargen.
Durch integrierte Kombinocken ist eine Mehrfachkombination im 71 mm Normabstand passgenau möglich.

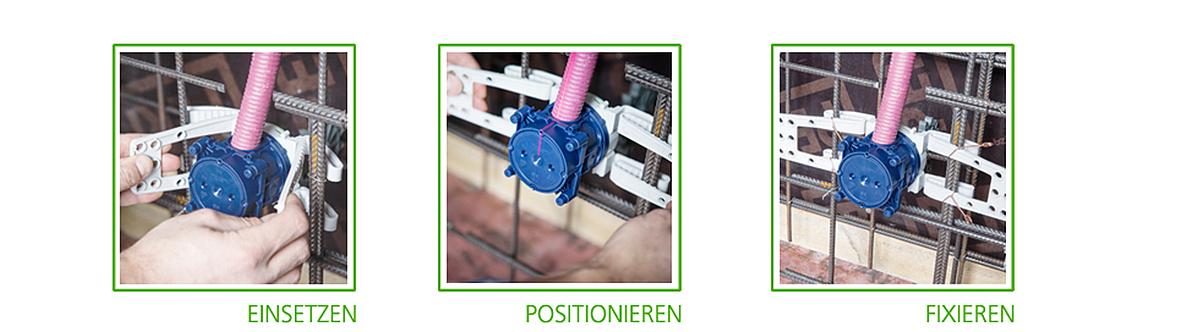

Die Montage ist denkbar einfach. Die Lochung erfolgt in bekannter Weise mit der IBT Stanzzange (Bestell-Nr. 978 100 01) immer 2-3 mm kleiner als der Außendurchmesser des Rohres, um eine Zugentlastung zu gewährleisten. Die Flügeldose lässt sich schnell in die Bewehrung einsetzen und der Adapter passt sich dem Durchmesser der Bewehrungsstäbe an. Nach der Positionierung wird der Bewehrungsadapter mit Rödeldraht fixiert.
gleicht verschiedene Betondeckungen von 20mm bis 60mm spielfrei aus, indem die Dose den Druck der Schalung einfach wie ein Stoßdämpfer ausgleicht.
Somit wird ein passgenauer Sitz im Bereich der Sichtbetonanwendung oder der Gegenschalung gewährleistet.
durch den Bewehrungsadapter (979 330 01). Dieser ist mit allen U71 Dosen universell einsetzbar und bietet größte Flexibilität auf der Baustelle. Egal ob U71 Flach-, Geräte-, Kuppel-, Geräteverbindungs-, Großrohr-, Deckenleuchtenanschluss-, Wandauslass-, Deckenverbindungs-, Leichtbeton- oder Tiefdose, für jede Anwendung die passende Kombination. Die Einbautiefe kann mit Hilfe der Tiefdose beliebig erweitert werden.
In Deutschland entwickelt und hergestellt. In der ganzen Welt im Einsatz. Spelsberg kennt die Anforderungen an die Elektroinstallationen in Bauwerken aller Art und erweitert mit diesem Wissen stetig sein Leistungsspektrum. Kurze Wege zwischen Entwicklung, Produktion und Vertrieb im Werk Schalksmühle ermöglichen schnelle und wirtschaftliche Ergebnisse.
Alle Spelsberg-Produkte sind Made in Germany
Erfahrt in diesem Video mehr über die vielen Einsatzmöglichkeiten der IBT BWD Bewehrungsdose. Es geht unter anderem um die Montage der Bewehrungsdose, die Befestigungsmöglichkeiten und die Flexibilität durch das patentierte Flügelsystem. Die Bewehrungsdose macht in der Ortbetoninstallation die Stützholmtechnik überflüssig. Somit ergibt sich der Vorteil einer schnelleren Installation.
Weiterhin ergeben sich Vorteile für die Installation im Sichtbeton: Die Oberfläche von Sichtbeton ist das Spiegelbild der Schalungsoberfläche. Durch die innovative Bewehrungsdose wird eine perfekte Elektroinstallation innerhalb der Sichtbetonflächen ermöglicht, da die Schalungsoberflächen nicht durch Nägel beschädigt wird.
