neu

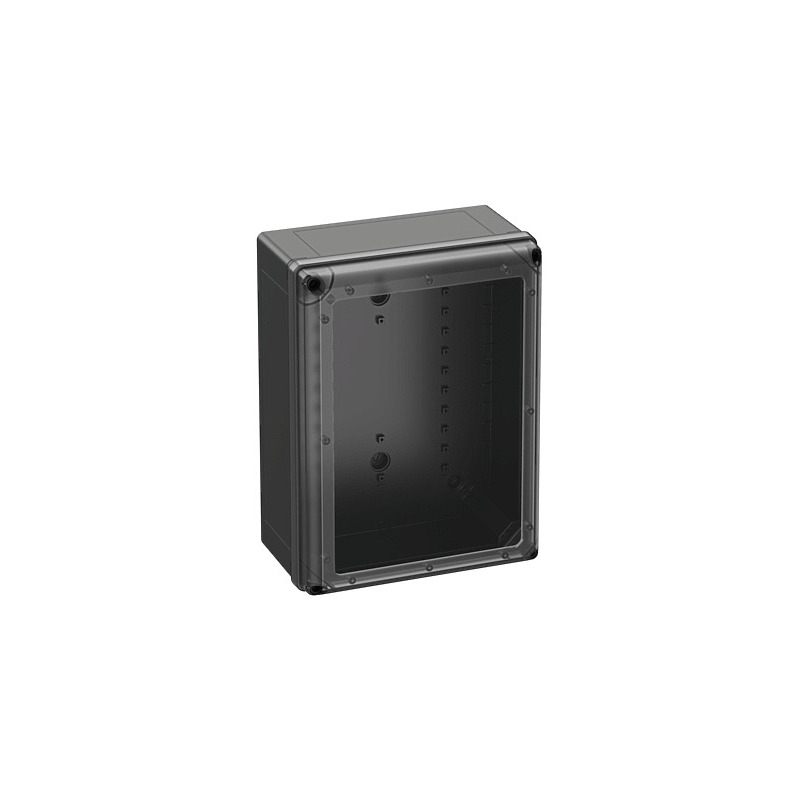

Leergehäuse

GEOS-L 3040-18-to/sw

Artikelnummer: 74143401 | Maße: 300 x 400 x 180 mm

Leergehäuse, geeignet für die Installation in rauen Umgebungen und im ungeschützten Außenbereich, Kasten: glasfaserverstärktes Polycarbonat, schwarz, ähnlich RAL 9005, Deckel: Polycarbonat

mit transparentem Deckel

Händler finden

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	1000 V
Bemessungsisolationsspannung DC	1500 V
Schutzklasse	II
Schutzart	IP66/IP67/IP69
belüftet	nein
UL Type Rating	4X, 12/12K

Farben

Farbe Unterteil	schwarz
Farbe Oberteil	transparent

Maße und Gewicht

Breite	300 mm
Länge	400 mm
Höhe	180 mm
Innenlänge	371 mm
Innenbreite	271 mm
Innenhöhe	158 mm
Gewicht	2.31 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennverhalten nach UL 50 / UL 746C	vergleichbar mit 5VA
Brennbarkeitsklasse nach UL94	V2
Glühdrahtfestigkeit nach EN 60695-2-11	960 °C

Mechanische Eigenschaften

Befestigungsart	Wand-/Deckenmontage
Schlagfestigkeit	IK09
plombierbar	ja
Flanschvariante	nein
Anreihbar	ja
mit Befestigungspunkten im Oberteil	ja
Art des Oberteils	Deckel

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	ungeschützter Außenbereich

Vertriebsdaten

EAN	4013902679492
VME Code	CT
ETIM Klasse	EC000261
Zolltarifnummer	85389099

Werkstoff

Material Unterteil	Polycarbonat, glasfaserverstärkt
Material Oberteil	Polycarbonat
Material Einführung	nicht relevant
Material Dichtung	Elastomer
Material Deckelschraube	Polyamid, glasfaserverstärkt

Zertifikate

Prüfzeichen	UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15)
Prüfzeichen	UL-EU (EN 62208)
Prüfzeichen	UL-EU (EN 61439-1/-2)
Prüfzeichen	UL-EU (EN 61439-1/-3)
Prüfzeichen	UL-EU (EN 61439-1 & EN IEC 61439-7)
Prüfzeichen	DLG (Ammoniakbeständigkeit)
Prüfzeichen	DNV (Klasse: Schiffe & Offshore-Anlagen)

Datenblatt Download

Datenblatt Download

Handbuch

Produkthandbuch DE	pdf (9 MB)
Produkthandbuch EN	pdf (13 MB)

Montageanleitung

Montageanleitung	pdf (2 MB)

Maßblatt

Maßzeichnung	jpg (1 MB)
Maßzeichnung	dxf (8 MB)
Maßzeichnung	pdf (681 KB)
Maßzeichnung	dwg (1 MB)

Zertifikat

UL-EU Zertifikat (EN 61439-7) EN	pdf (258 KB)
DLG Zulassung DE	pdf (703 KB)
UKCA Erklärung EN	pdf (50 KB)
Herstellererklärung DE/EN	pdf (680 KB)
CE Erklärung DE/EN/FR	pdf (62 KB)
CE Erklärung DE/EN/PL	pdf (75 KB)
DLG Zulassung EN	pdf (936 KB)
UL Zertifikat (UL50 / UL50E) EN	pdf (279 KB)
UL-EU Zertifikat (EN 62208) EN	pdf (256 KB)
DNV Zertifikat EN	pdf (205 KB)
UL-EU Zertifikat (EN 61439-2) EN	pdf (286 KB)
UL-EU Zertifikat (EN 61439-3) EN	pdf (258 KB)
