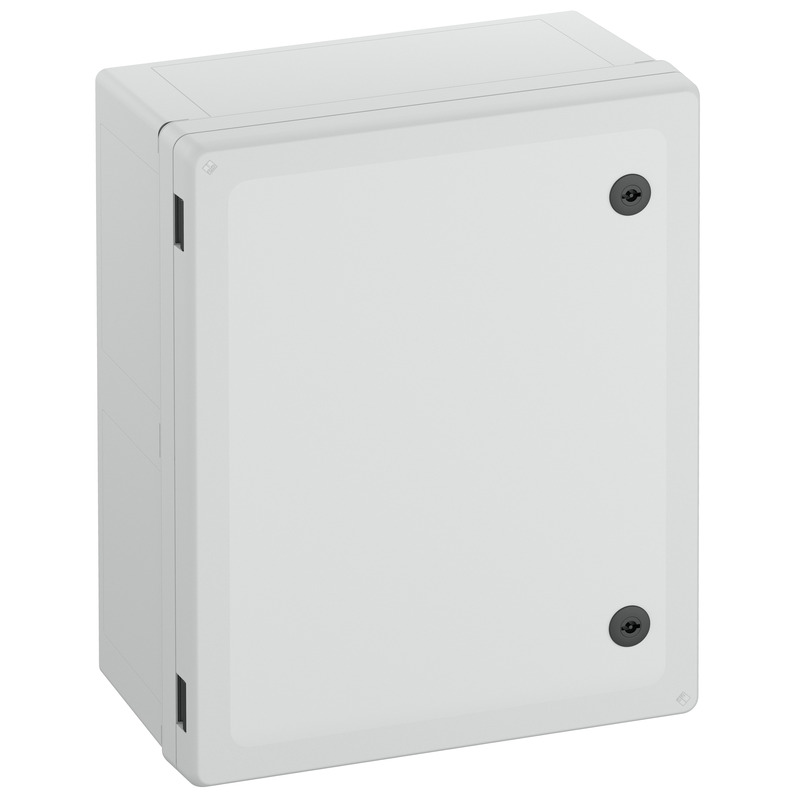

Schaltschrank
Artikelnummer: 71074501 | Maße: 400 x 500 x 226 mm
Schaltschrank, geeignet für die Installation in rauen Umgebungen und im ungeschützten Außenbereich, Kasten und Rahmen: glasfaserverstärktes Polycarbonat, grau, ähnlich RAL 7035, Tür: Polycarbonat.
Drehriegelverschluss mit 3mm Doppelbarteinsatz (austauschbar) nach DIN 43668
mit grauer Tür
| Bemessungsisolationsspannung AC | 1000 V |
|---|---|
| Bemessungsisolationsspannung DC | 1500 V |
| Schutzklasse | II |
| Schutzart | IP66/IP67/IP69 |
| belüftet | nein |
| UL Type Rating | 4X, 12/12K |
| Farbe Unterteil | grau |
|---|---|
| Farbe Oberteil | grau |
| Breite | 400 mm |
|---|---|
| Länge | 500 mm |
| Höhe | 226 mm |
| Innenlänge | 471 mm |
| Innenbreite | 371 mm |
| Innenhöhe | 204 mm |
| Gewicht | 4.93 kg |
| UV-beständig | ja |
|---|---|
| halogenfrei | ja |
| Brennverhalten nach UL 50 / UL 746C | vergleichbar mit 5VA |
| Brennbarkeitsklasse nach UL94 | V2 |
| Glühdrahtfestigkeit nach EN 60695-2-11 | 960 °C |
| Befestigungsart | Wandmontage |
|---|---|
| Schlagfestigkeit | IK09 |
| plombierbar | nein |
| Flanschvariante | nein |
| Anreihbar | nein |
| Verschlusssystem | 2-Punkt, Drehriegel |
| mit Befestigungspunkten im Oberteil | ja |
| Art des Oberteils | Tür |
| Verschlusseinsatz | Doppelbart, 3 mm |
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -35 °C |
| Umgebungstemperatur max. | 80 °C |
| Umgebungstemperatur 24h | 60 °C |
| Installationsort | ungeschützter Außenbereich |
| EAN | 4013902640652 |
|---|---|
| VME Code | CT |
| ETIM Klasse | EC000261 |
| Zolltarifnummer | 85389099 |
| Material Unterteil | Polycarbonat, glasfaserverstärkt |
|---|---|
| Material Oberteil | Polycarbonat |
| Material Einführung | nicht relevant |
| Material Dichtung | Elastomer |
| Material Deckelschraube | Polyamid, glasfaserverstärkt |
| Prüfzeichen | UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15) |
|---|---|
| Prüfzeichen | UL-EU (EN 62208) |
| Prüfzeichen | UL-EU (EN 61439-1/-2) |
| Prüfzeichen | UL-EU (EN 61439-1/-3) |
| Prüfzeichen | UL-EU (EN 61439-1 & EN IEC 61439-7) |
| Prüfzeichen | DLG (Ammoniakbeständigkeit) |
| Prüfzeichen | DNV (Klasse: Schiffe & Offshore-Anlagen) |
| Maßzeichnung | pdf (1 MB) |
|---|---|
| Maßzeichnung | dwg (3 MB) |
| Maßzeichnung | dxf (18 MB) |
| Maßzeichnung | jpg (1.020 KB) |
| CAD-Daten | 3D-CAD-Daten herunterladen |
|---|
