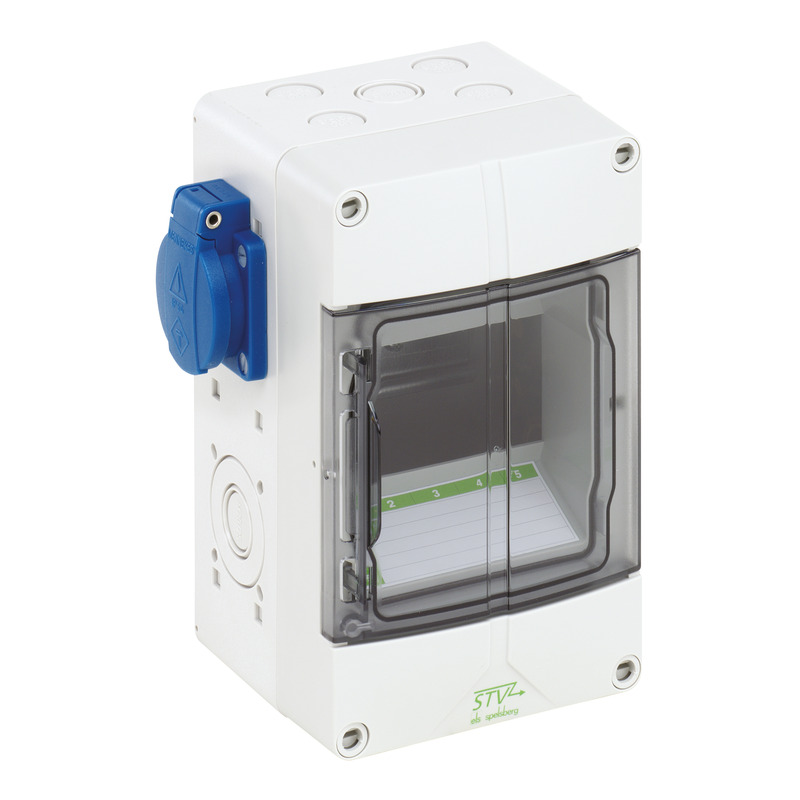

STV 502-S STV 502-S

Steckdosenkombination

STV 502-S

Artikelnummer: 72830201 | Maße: 125 x 200 x 122 mm

Steckdosenkombination, mit Schutzart IP44, geeignet zum kundenseitigen Einbau von Reiheneinbaugeräten, mit eingebauten, auf PE-/N-Klemme vorverdrahteten Steckdosen, hohe mechanische Belastbarkeit, temperaturunempfindlich, kombinierbar, halogenfrei

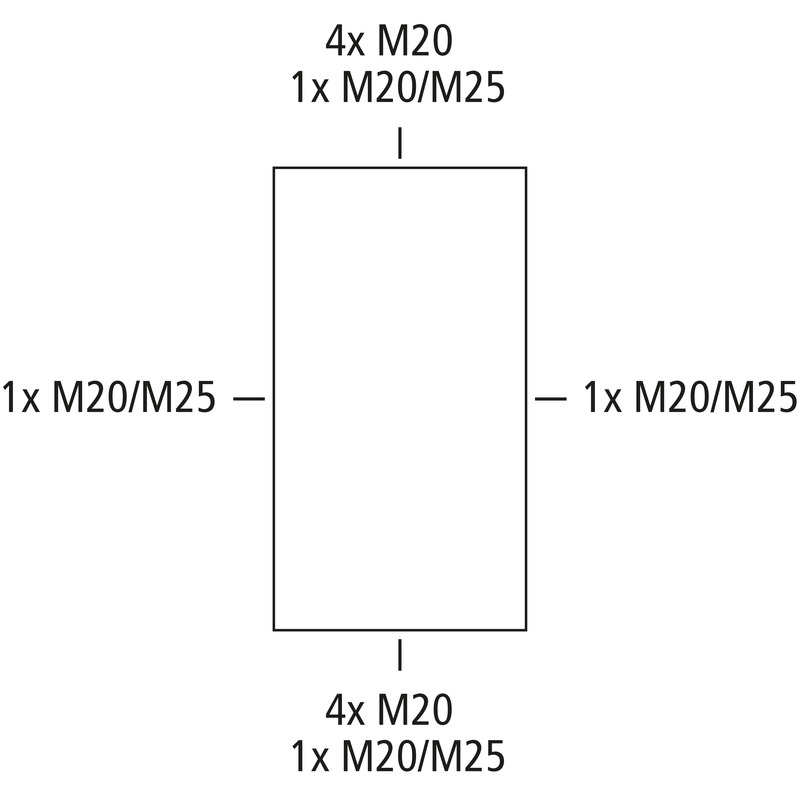

Leitungseinführungen:
oben: Vorprägung 4 x M20, 1 x M20/25
unten: Vorprägung 4 x M20, 1 x M20/25
rückseitig: Vorprägung 1 x M20

verfügbare Teilungseinheiten: 4

bestückt mit:

  • 2 x SCHUKO®-Steckdose (seitlich), 230V

Beigefügtes Zubehör:
Anbaustutzen: 2x M25, Verschlussstopfen, Abdeck- und Beschriftungsstreifen

Highlights

Individuelle Anforderungen an Reiheneinbaugeräte können einfach mit den teilbestückten STV-S-Steckdosenverteiler realisiert werden. Vormontierte, vorverdrahtete CEE- und Schuko-Steckdosen vereinfachen den Aufbau. Die STV-Steckdosenverteiler zeichnen sich durch eine hohe mechanische Belastbarkeit, Temperaturunempfindlichkeit und Kompaktheit aus.



Einbaugeräte

SCHUKO®-Steckdose (seitlich), 230V 2

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 230 V
Schutzklasse II
Schutzart IP44
Anzahl N-Potentiale 1
Anzahl Reihen 1
Anzahl Teilungseinheiten 4
Anzahl Teilungseinheiten pro Reihe 4
mit N-Klemme ja
mit PE-Klemme ja

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 125 mm
Länge 200 mm
Höhe 122 mm
Gewicht 0.7986 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 850 °C

Mechanische Eigenschaften

Befestigungsart Wandmontage
Schlagfestigkeit IK08

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C

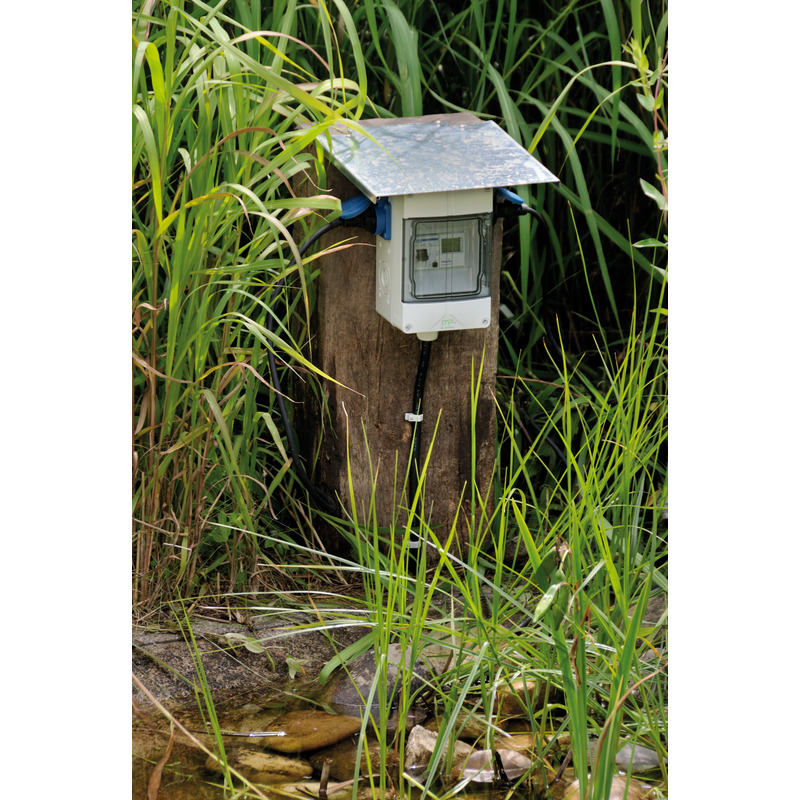

Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902934508
VME Code C62
ETIM Klasse EC000379
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat, glasfaserverstärkt
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt
Material Klappfenster Polycarbonat

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung pdf (800 KB)
Maßzeichnung dwg (2 MB)
Maßzeichnung dxf (9 MB)
Maßzeichnung jpg (1 MB)
Schaltplan pdf (35 KB)
Schaltplan jpg (505 KB)
