Abzweigkasten
Artikelnummer: 86230201 | Maße: 160 x 160 x 110 mm

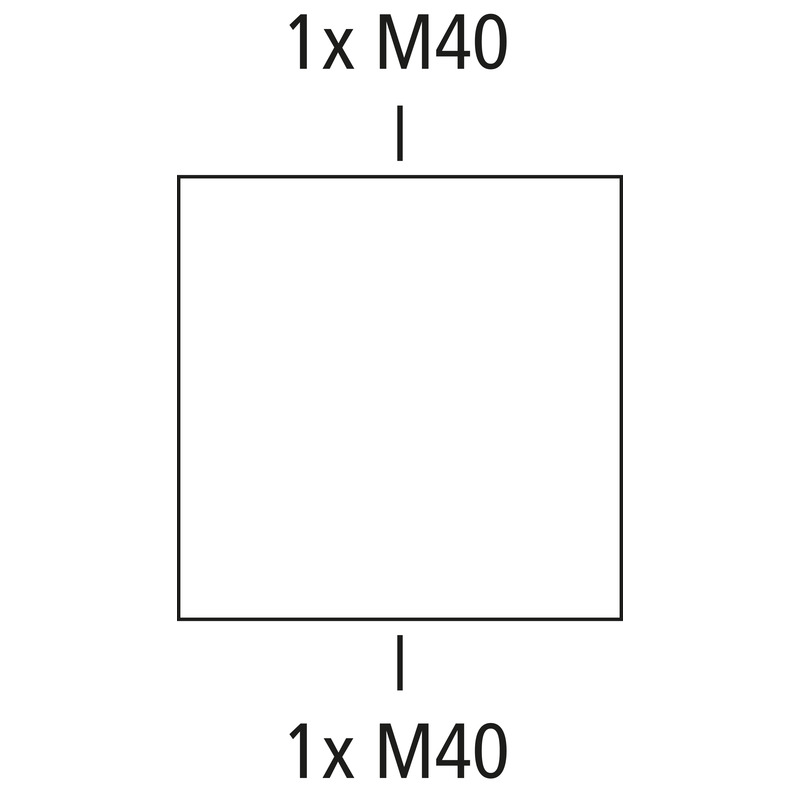

Abzweigkasten, mit Schutzart IP66, Ui=450 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), M40, (2 seitlich), außenliegende Befestigungsstellen, mit elektrischem Funktionserhalt E30 nach DIN 4102 Teil 12, Gehäuse und Reihenklemmen bestehen aus halogenfreiem Spezialduroplast
orange, Verbindungskasten 5-polig, Klemmvermögen pro Pol 4 x 4 - 16 mm²

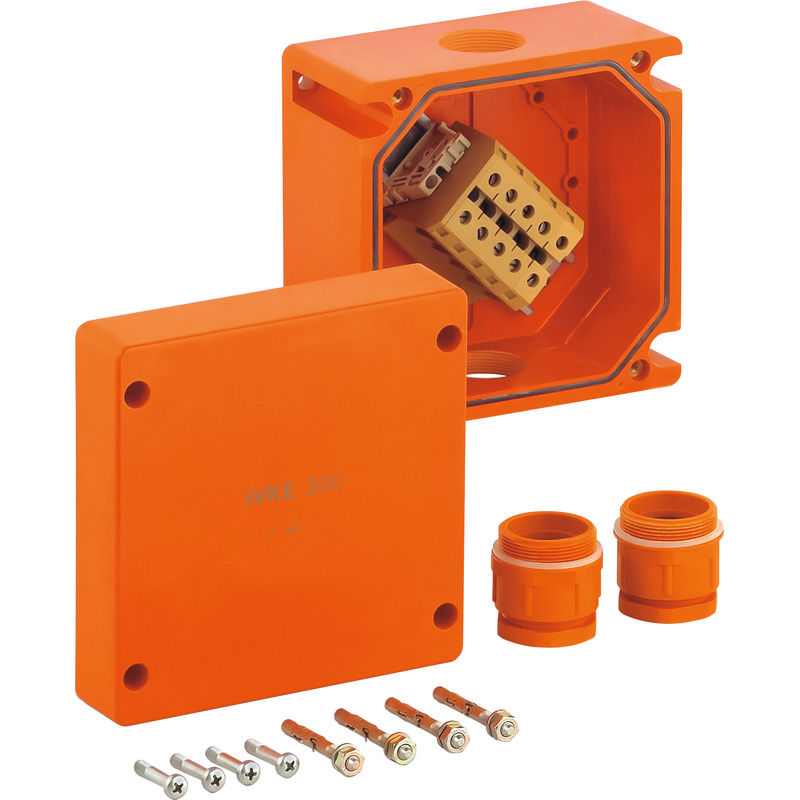

Beigefügtes Zubehör:
2 Kabelverschraubungen M40, Dichtbereich 17 - 27 mm, Dübelset ø 6 mm
| Bemessungsisolationsspannung AC | 450 V |
|---|---|
| Bemessungsisolationsspannung DC | 450 V |
| min. Leiterquerschnitt (Leitung verlängern) | 4 mm² |
| max. Leiterquerschnitt (Leitung verlängern) | 16 mm² |
| Schutzklasse | II |
| Schutzart | IP66 |
| abgesicherter Abzweig | nein |
| Klasse Funktionserhalt | E30 |
| Anzahl Pole (Abzweig) | 0 |
| Anzahl Pole (Durchgang) | 5 |
| UL Type Rating | k.A. |
| Anzahl Sicherungen im Abzweig | 0 |
| Farbe Unterteil | orange |
|---|---|
| Farbe Oberteil | orange |
| Anwendungsbereich | Verbinden und Abzweigen |
|---|
| Breite | 160 mm |
|---|---|
| Länge | 160 mm |
| Höhe | 110 mm |
| Gewicht | 2.57 kg |
| UV-beständig | ja |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | V0 |
| Glühdrahtfestigkeit nach EN 60695-2-11 | 960 °C |
| Befestigungsart | Wand-/Deckenmontage |
|---|---|
| Schlagfestigkeit | IK08 |
| plombierbar | nein |
| Drehmoment der Deckelschraube | 2.5 Nm |
| Befestigung | außenliegende Befestigungsstellen |
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -25 °C |
| Umgebungstemperatur max. | 40 °C |
| Umgebungstemperatur 24h | 35 °C |
| Installationsort | geschützter Außenbereich |
| EAN | 4013902924448 |
|---|---|
| VME Code | CT |
| ETIM Klasse | EC002600 |
| Zolltarifnummer | 85369095 |
| Material Unterteil | Duroplast |
|---|---|
| Material Oberteil | Duroplast |
| Material Dichtung | Polyurethan |
| Material Deckelschraube | Edelstahl V2A |
| Prüfzeichen | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
