Abzweigkasten WKE 400 7 x 10² 2D0 (86235601) Produkt: Spelsberg
Das Produkt ist nicht mehr lieferbar!

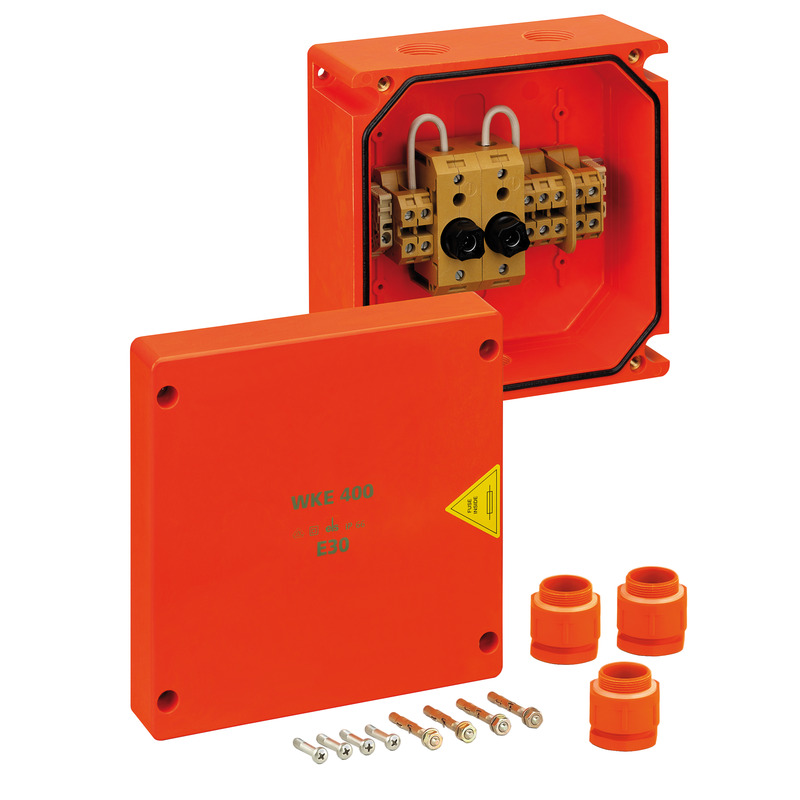

Abzweigkasten

WKE 400 7 x 10² 2D0

Artikelnummer: 86235601 | Maße: 200 x 200 x 110 mm

Abzweigkasten, mit Schutzart IP66, Ui=450 V AC, zertifiziert durch VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2)), M25/M32, (3 seitlich), außenliegende Befestigungsstellen, mit elektrischem Funktionserhalt E30 nach DIN 4102 Teil 12, Gehäuse und Reihenklemmen bestehen aus halogenfreiem Spezialduroplast

orange, Abzweigkasten mit abgesichertem Abzweig, Verbindungskasten 3-polig, Abzweigkasten 3-polig, Anzahl klemmbarer Leiter pro Pol 4 x 1,5 - 10mm², Klemmvermögen pro Klemmstelle 1 x 1,5 - 10mm², Sicherungshalter D02 max. 6A

Beigefügtes Zubehör:

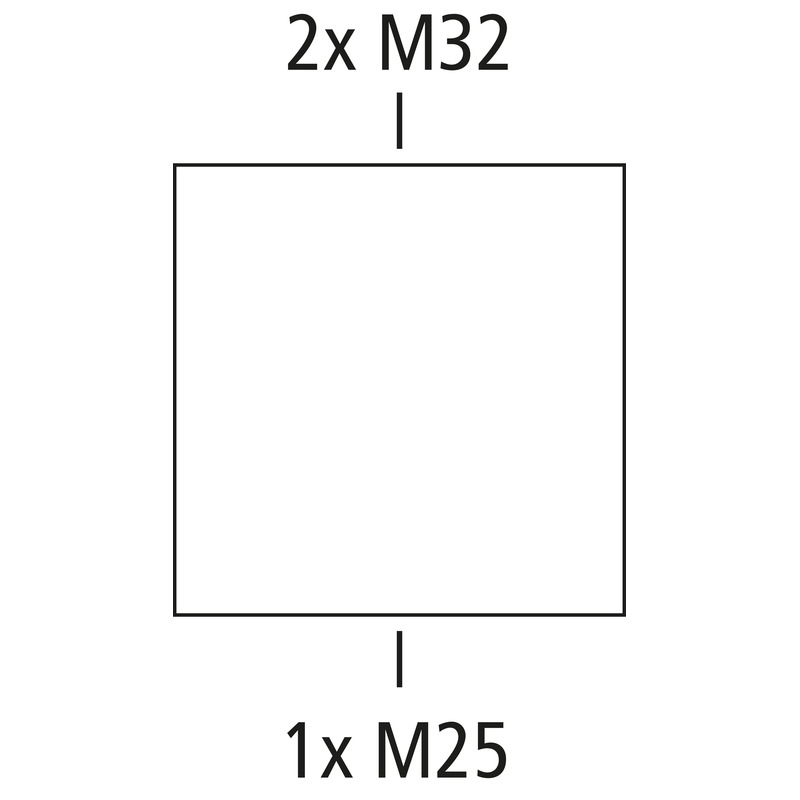

2 Kabelverschraubungen M32 (17 - 26mm), 1 Kabelverschraubung M25 (9 - 19mm), Dübelset ø 6 mm

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 450 V
Bemessungsisolationsspannung DC 450 V
min. Leiterquerschnitt (Leitung abzweigen) 1,5 mm²
max. Leiterquerschnitt (Leitung abzweigen) 10 mm²
min. Leiterquerschnitt (Leitung verlängern) 1,5 mm²
max. Leiterquerschnitt (Leitung verlängern) 10 mm²
Schutzklasse II
Schutzart IP66
abgesicherter Abzweig ja
Klasse Funktionserhalt E30
Anzahl Pole (Abzweig) 3
Anzahl Pole (Durchgang) 3
UL Type Rating k.A.
Anzahl Sicherungen im Abzweig 2

Farben

Farbe Unterteil orange
Farbe Oberteil orange

Zusatzfeatures

Anwendungsbereich abgesicherter Abzweig

Maße und Gewicht

Breite 200 mm
Länge 200 mm
Höhe 110 mm
Innenlänge 176 mm
Innenbreite 176 mm
Innenhöhe 84 mm
Gewicht 3.74 kg

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 V0
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK08
plombierbar nein
Drehmoment der Deckelschraube 2.5 Nm
Befestigung außenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902574834
VME Code CT
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Kunststoff
Material Dichtung Thermoplastisches Elastomer

Zertifikate

Prüfzeichen VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2))
