Abzweigkasten WKE 404 RK (86240401) Produkt: Spelsberg
Das Produkt ist nicht mehr lieferbar!

Abzweigkasten

WKE 404 RK

Artikelnummer: 86240401 | Maße: 200 x 200 x 110 mm

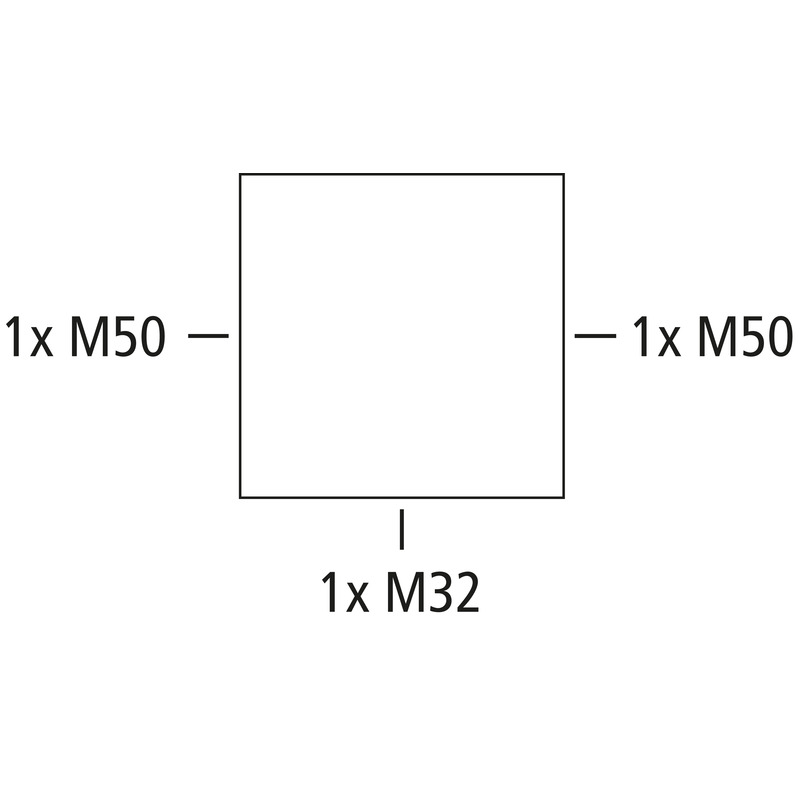

Abzweigkasten, mit Schutzart IP66, Ui=450 V AC, zertifiziert durch VDE (DIN EN 61439-1/-3 (VDE 0660-600-1/-3)), M32/M50, (3 seitlich), außenliegende Befestigungsstellen, mit elektrischem Funktionserhalt E30 nach DIN 4102 Teil 12, Gehäuse und Reihenklemmen bestehen aus halogenfreiem Spezialduroplast

orange, Abzweigkasten mit abgesichertem Abzweig, Verbindungskasten 5-polig, Anzahl klemmbarer Leiter pro Pol 2 x 2,5 - 35mm², Klemmvermögen pro Klemmstelle 1 x 2,5 - 35mm², Abzweigkasten 3-polig, Anzahl klemmbarer Leiter pro Pol 4 x 1,5 - 10mm², Klemmvermögen pro Klemmstelle 1 x 1,5 - 10mm², Sicherungshalter (20 x 5mm) max. 6,3A

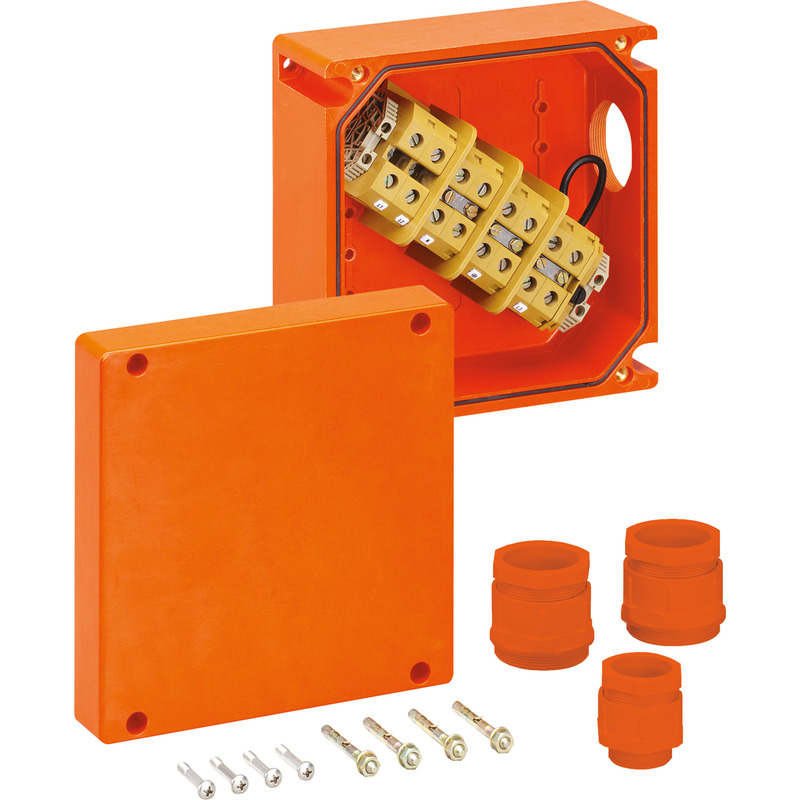

Beigefügtes Zubehör:
2 Kabelverschraubungen M50 (23 - 34mm), 1 Kabelverschraubung M32 (17 - 26mm), Dübelset ø 6 mm

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 450 V
Bemessungsisolationsspannung DC 450 V
min. Leiterquerschnitt (Leitung abzweigen) 1,5 mm²
max. Leiterquerschnitt (Leitung abzweigen) 10 mm²
min. Leiterquerschnitt (Leitung verlängern) 2,5 mm²
max. Leiterquerschnitt (Leitung verlängern) 35 mm²
Schutzklasse II
Schutzart IP66
abgesicherter Abzweig ja
Klasse Funktionserhalt E30
Anzahl Pole (Abzweig) 3
Anzahl Pole (Durchgang) 5
UL Type Rating k.A.
Anzahl Sicherungen im Abzweig 1

Farben

Farbe Unterteil orange
Farbe Oberteil orange

Zusatzfeatures

Anwendungsbereich abgesicherter Abzweig

Maße und Gewicht

Breite 200 mm
Länge 200 mm
Höhe 110 mm
Gewicht 4.13 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V0
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK08
plombierbar nein
Drehmoment der Deckelschraube 2.5 Nm
Befestigung außenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902907601
VME Code CT
ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Duroplast
Material Oberteil Duroplast
Material Dichtung Polyurethan
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 61439-1/-3 (VDE 0660-600-1/-3))

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE pdf (894 KB)

Maßblatt

Maßzeichnung dxf (1 MB)
Maßzeichnung dwg (254 KB)
Maßzeichnung jpg (1 MB)
Maßzeichnung pdf (77 KB)

Zertifikat

CE Erklärung DE/EN/FR pdf (218 KB)
VDE Zertifikat DE/EN pdf (601 KB)
CE Erklärung DE/EN/PL pdf (314 KB)
MPA Prüfzeugnis DE pdf (16 MB)
UKCA Erklärung EN pdf (49 KB)
MPA Prüfzeugnis UKr pdf (1 MB)

Zubehör

Außenbefestigungsset WKE 200 ABL

  • Maße : 25 x 77,1 x 10,3 mm
  • Artikelnummer: 86040001

Außenbefestigungsset V2A, für WKE 200 bis WKE 400, Material Edelstahl...



Außenbefestigungsset V2A
