Reihenklemmengehäuse ALR 1308-4² (16040601) Aluminium: Spelsberg

Reihenklemmengehäuse

ALR 1308-4²

Artikelnummer: 16040601 | Maße: 125 x 80 x 57 mm

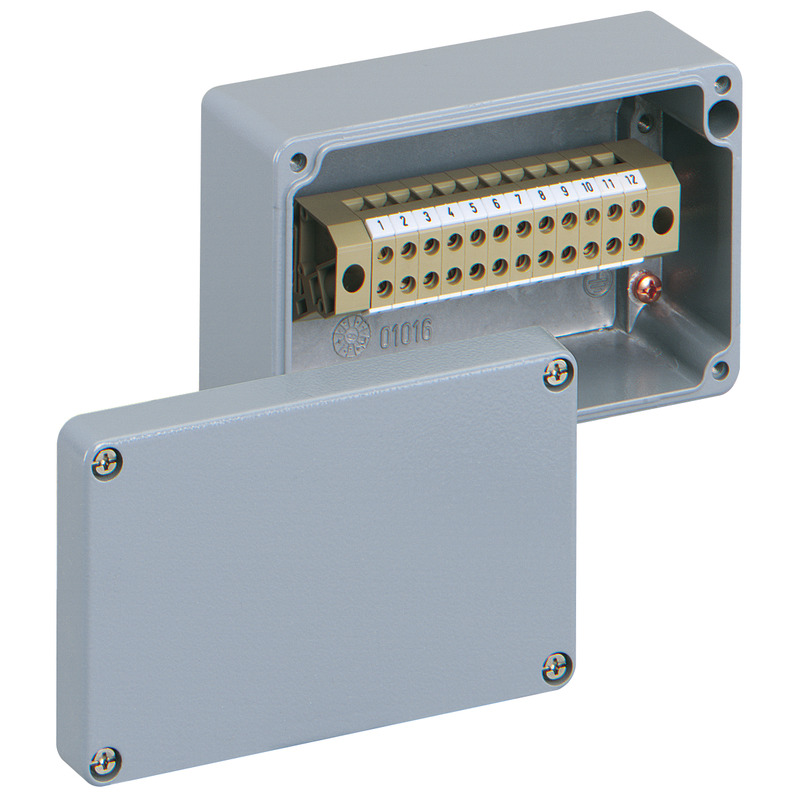

Reihenklemmengehäuse, mit Schutzart IP66, Nennquerschnitt 4 mm², Ui=400V AC, Aluminium pulverlackbeschichtet, innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

bestückt mit 12-poliger Blockklemme 4mm² (Typ Contaclip BKA 4)

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
max. Leiterquerschnitt 4 mm²
Schutzart IP66
UL Type Rating k.A.

Maße und Gewicht

Breite 125 mm
Länge 80 mm
Höhe 57 mm
Gewicht 0.515 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK09
plombierbar ja
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 75 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902120178
VME Code C62
ETIM Klasse EC002713
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Aluminium pulverlackbeschichtet
Material Oberteil Aluminium pulverlackbeschichtet
Material Dichtung Polyurethan

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung pdf (89 KB)
Maßzeichnung dxf (741 KB)
Maßzeichnung dwg (144 KB)
Maßzeichnung jpg (626 KB)

Zertifikat

UKCA Erklärung EN pdf (49 KB)
CE Erklärung DE/EN/FR pdf (221 KB)

Zubehör

Außenlaschenset AL ALS-kl

  • Maße : 10 x 38,5 x 5 mm
  • Artikelnummer: 15400401

für AL/ALR 88, 1006, 1010, 1308, 1506, 1808



Außenbefestigungslaschen
