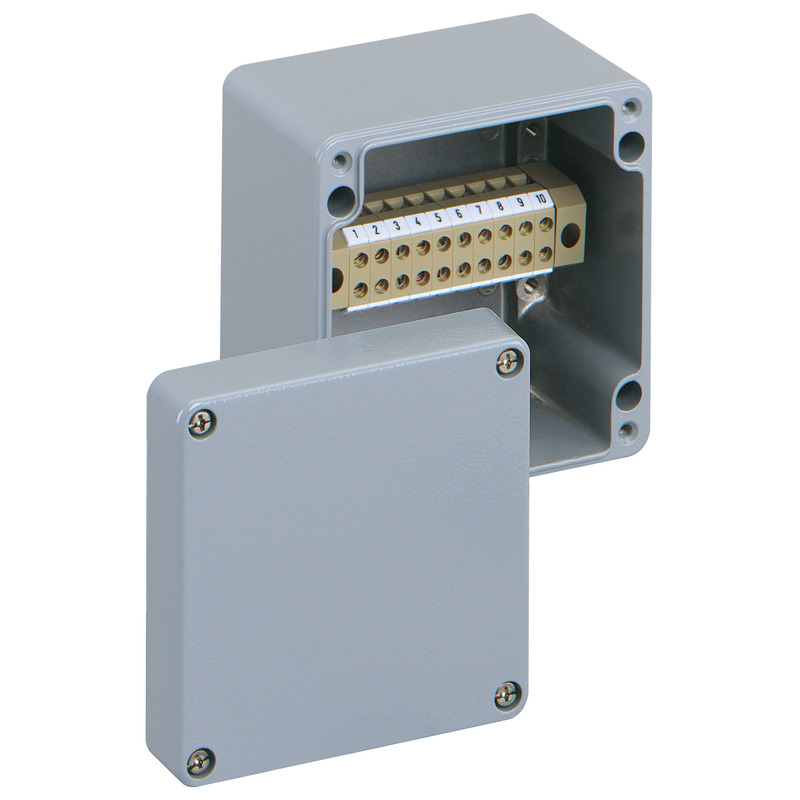

Reihenklemmengehäuse

ALR 1010-4²

Artikelnummer: 16040801 | Maße: 100 x 100 x 81 mm

Reihenklemmengehäuse, mit Schutzart IP66, Nennquerschnitt 4 mm², Ui=400V AC, Aluminium pulverlackbeschichtet, innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

bestückt mit 10-poliger Blockklemme 4mm² (Typ Contaclip BKA 4)

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
max. Leiterquerschnitt 4 mm²
Schutzart IP66
UL Type Rating k.A.

Maße und Gewicht

Breite 100 mm
Länge 100 mm
Höhe 81 mm
Gewicht 0.66 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK09
plombierbar ja
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 75 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902120192
VME Code C62
ETIM Klasse EC002713
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Aluminium pulverlackbeschichtet
Material Oberteil Aluminium pulverlackbeschichtet
Material Dichtung Polyurethan

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung pdf (102 KB)
Maßzeichnung dxf (2 MB)
Maßzeichnung jpg (1 MB)

Zertifikat

CE Erklärung DE/EN/FR pdf (221 KB)
UKCA Erklärung EN pdf (49 KB)

Zubehör

Außenlaschenset AL ALS-kl

  • Maße : 10 x 38,5 x 5 mm
  • Artikelnummer: 15400401

für AL/ALR 88, 1006, 1010, 1308, 1506, 1808



Außenbefestigungslaschen



Außenscharnierset AL ASS

  • Maße : 30 x 59 x 17 mm
  • Artikelnummer: 15421001

für AL/ALR 1010, 1212, 1616, 2212, 2320, 2616, 2823, 3323, 3616



Zum Umrüsten des Gehäusedeckels zur Klapptür. Inkl. 2 Scharnieren, Befestigungsschrauben und...
