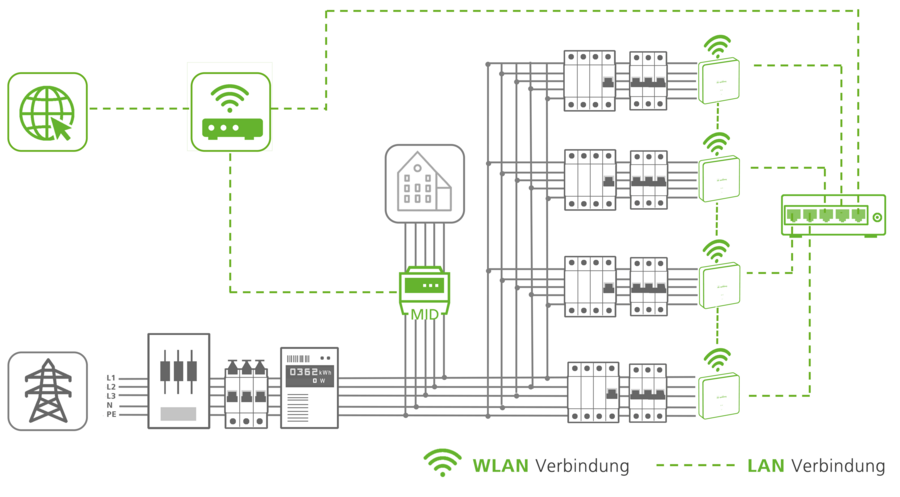

Das Lastmanagement sorgt dafür, dass die Summe der Ladeströme in einem Ladeverbund die Netzanschlussleistung nicht übersteigen. Mithilfe eines zusätzlichen externen Energiezählers wird der aktuelle Energieverbrauch der externen Lasten erfasst. Die Koordinator-Wallbox kommuniziert via Modbus TCP mit dem Zähler und erfragt regelmäßig den aktuellen Verbrauch. Entsprechend muss der Zähler mit einer Ethernet-Schnittstelle ausgestattet sein und TCP/IP kommunizieren können. Die vom Zähler übermittelten Werte subtrahiert der Koordinator von der eingestellten Netzanschlussstrombegrenzung und stellt den daraus resultierenden Strom gleichmäßig dem Ladeverbund zur Verfügung.
Für die Einrichtung des dynamischen Lastmanagements müssen sich alle Ladestationen im selben Netzwerk befinden. Über einen Switch und die statische Ethernet Konfiguration können die Wallboxen auch ein eigenes Netzwerk ohne externen Zugang bilden. Weitere Informationen zur Netzwerkintegration finden Sie hier. Zur Konfiguration öffnen Sie die App und gehen Sie unter “System” - “Einstellungen”. Öffnen Sie “Erweiterte Einstellungen” und blenden die “Experteneinstellungen” ein. Wählen Sie nun “Dynamisches Lastmanagement (DLM)” aus. Definieren Sie genau eine Ladestation pro Ladeverbund als DLM-Koordinator, der die Koordination mit den DLM-Ladepunkten übernimmt.
Folgenden Parameter müssen im DLM-Koordinator eingestellt werden, wohingegen in den einzelnen Ladepunkten nur die markierten Parameter einzustellen sind. Parameter ohne Einstellungshinweise können für diesen Anwendungsfall vernachlässigt werden.
Parameterübersicht DLM | |
App Parameter | Einstellung |
DLM Rolle Koordinator / Ladepunkt | Für den Koordinator DLM-Koordinator auswählen Für die Ladepunkte wird empfohlen |
DLM Netzwerk ID | Beliebige Zahl eingeben z.B. 1 (ID muss identisch sein im Koordinator und allen Ladepunkten) |
DLM Koordinator Verbindung |
|
IP-Adresse des DLM-Koordinators |
|
Anzahl erkannter DLM-Ladepunkte | Information im Koordinator zur Prüfung, wie viele Ladepunkte mit dem Koordinator verbunden sind |
Unterverteilungsstrombegrenzung Lastmanagement L1/L2/L3 [A] | Dieser Wert muss eingestellt werden und ist abhängig vom Nennstrom der Sicherung in der Unterverteilung des Ladeverbunds. |
Netzanschlussstrombegrenzung L1/L2/L3 [A] | Dieser Wert muss eingestellt werden und entspricht der Netzanschlussstrombegrenzung des Gebäudes (Nennstrom der Hauptsicherung an der Gebäudezuleitung) |
Maximaler verteilbarer Ladestrom L1/L2/L3 [A] | Einstellung des verfügbaren Stroms für die Verteilung auf die angeschlossenen Elektrofahrzeuge (≤ Unterverteilungsstrombegrenzung Lastmanagement) |
untere Strombegrenzung Netzanschluss [A] | Mindeststrom, die der Ladevorgang je Ladestation nicht unterschreiten soll (min. 6 A) |
Strombegrenzung bei Verbindungsausfall [A] | Strombegrenzung für jeden Ladepunkt, falls die Verbindung zum DLM-Koordinator abbricht. |
Zählerunterstützung für externe Lasten | Aktiviert |
Externer Zähler | Eingebaute Zähler-Type auswählen |
IP-Adresse des ext. Modbus TCP Zählers | Hier muss eine statische IP-Adresse für den externen Zähler hinterlegt werden. Diese IP-Adresse muss ebenfalls im Zähler eingespeichert und der DHCP-Modus des Zählers ausgeschaltet werden (s. hierzu Handbuch des Zählers). Ggf. muss im Netzwerkrouter noch eingestellt werden, dass dem Zähler eine statische, gleichbleibende IP-Adresse zugeordnet wird. |
Port des externen Modbus TCP Zählers | 502 (Standard - für Modbus reserviert) |
Rücksetzen der DLM-Ladepunkt Datenbank | Optional: Im DLM-Koordinator “Löschen” auswählen, falls z.B. ein Ladepunkt den Verbund verlassen hat und die Datenbank zurückgesetzt werden soll |
Schieflastvermeidung | Aktivieren |
Schieflastgrenze [A] | z.B. 16 A |
Sicherheitsmarge bei externer Last L1/L2/L3 [A] |
|
IT Stromnetz im DLM |
|
Offset DLM bei Eingang PV verwenden |
|
Offset bei ext Eingang PV L1/L2/L3 [A] |
|
Logik-Verhalten des ext Eingangs PV |
|
Anschlussart externer Zähler | externe Last auswählen |
Sobald die Parameter per NFC an die Wallbox übertragen wurden, macht die Wallbox einen Neustart. Damit ist das DLM vollständig eingerichtet und aktiv.
