Solarstrom-Laden über potenzialfreien Freigabekontakt: Spelsberg

Solarstrom laden über potenzialfreien Freigabekontakt

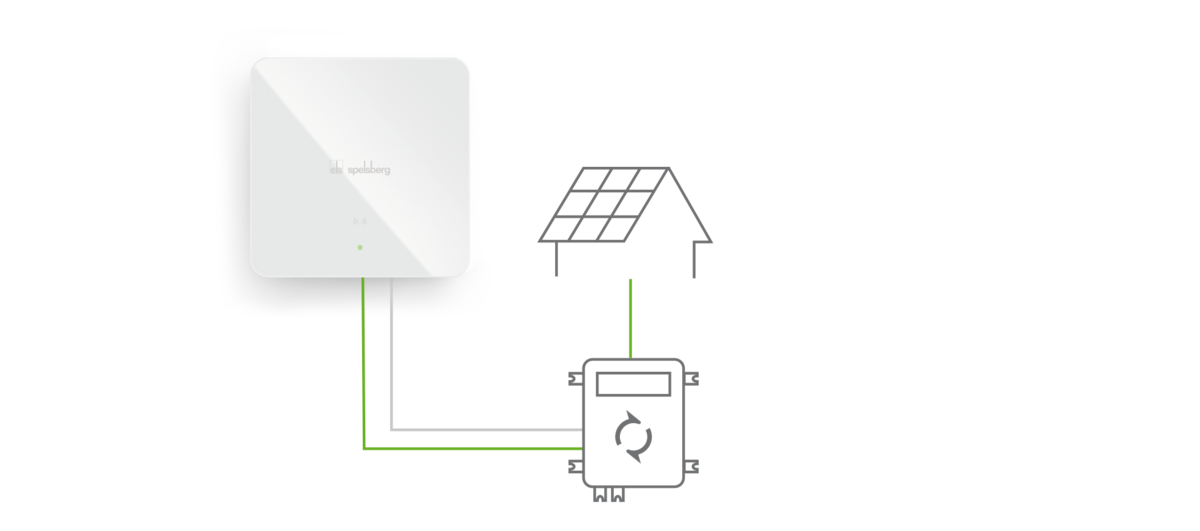

Beim Laden von Solarstrom über einen externen Freigabekontakt wird die Wallbox über eine Steuerleitung mit dem Wechselrichter verbunden. Der potentialfreie Kontakt muss dabei für einen Strom < 25 mA ausgelegt sein. Sobald ein vordefinierter PV-Überschuss (Mindestladeleistung) vorliegt, wird der Ladevorgang durch ein Freigabesignal des Wechselrichters gestartet. Bei Unterschreiten eines eingestellten Schwellwertes wird der Ladevorgang gestoppt, da das Freigabesignal vom Wechselrichter unterbrochen wird. Die Steuerung der Freigabe erfolgt durch den Wechselrichter unter Berücksichtigung der eingegebenen Ein- und Ausschaltbedingungen.



Parameterkonfiguration

Konfiguration Solarstrom laden über potenzialfreien Freigabekontakt (Spelsberg Wallbox Smart Pro)

Bevor die Konfiguration in der Spelsberg Wallbox App erfolgen kann, ist der Anschluss einer Signalleitung am potentialfreien Kontakt des PV-Wechselrichters und den entsprechenden Zugfederklemmen der Wallbox erforderlich. Nähere Informationen und eine Anleitung hierzu finden Sie im Handbuch im Kapitel 9.8 (Anschluss der Signalleitung PV-Anlage).

Sobald eine Verbindung über die Signalleitung hergestellt wurde, kann die Konfiguration mittels Spelsberg Wallbox App erfolgen. Öffnen Sie dazu die Spelsberg Wallbox App und gehen Sie in den Bereich System und dort auf den Punkt Einstellungen. Klicken Sie anschließend auf den Bereich Systemintegration und den Punkt Steuerung über Freigabekontakt. Folgende Parameter müssen eingestellt werden:

Parameterübersicht

App Parameter

Einstellungen

Freigabekontakt

Aktivieren (eine Aktivierung ist nur ohne aktivem dynamischen Lastmanagement möglich)

Logik-Verhalten des externen Eingangs PV

Auswahl (s. Tabelle unten zu den Systemzuständen):

  • Active High

  • Active Low

Ladestrom bei Aktivierung des externen Eingangs PV

Eingabe (0, 6 - 16 A) in 1-A-Schritten



Hinweis: Wenn das Relais im Wechselrichter bei Aktivität des Ausgangs geschlossen wird, dann sollte die Polarität in diesem Anwendungsfall auf “Active low” gestellt werden. Wenn das Relais bei Aktivität allerdings öffnet, dann sollte die Polarität in diesem Anwendungsfall auf “Active high” gesetzt werden. Dies ist abhängig von der Ausführung im Wechselrichter. Nachstehend eine Übersicht zum Verhalten des Systems.

Generell muss die Polarität des Digitaleingangs entsprechend dem angeschlossenen System und dem Anwendungsfall richtig eingestellt werden. Für den digitalen Eingang benötigt die Wallbox einen potentialfreien Kontakt. In der Regel ist im angekoppelten System (Wechselrichter, Tarifumschalter, Hausautomation, etc.) ein Relais eingebaut, das beim Schalten zwei Kontakte miteinander verbindet (NO) oder öffnet (NC). Diese beiden Kontakte werden mithilfe einer Signalleitung an die Klemmen PV1 und PV2 der Wallbox angeschlossen. Nähere Informationen und eine Anleitung hierzu finden Sie im Handbuch im Kapitel 9.8. Die folgende Tabelle gibt einen Überblick über die verschiedenen Zustände.



Systemausgang

Ausführung

Systemausgang

Zustand

Polarität Eingang 1

Verhalten

Normally Open

Off

Active High

Voller Ladestrom

On

Ladestrom wird um den Stromoffset reduziert

Off

Active Low

Ladestrom wird um den Stromoffset reduziert

On

Voller Ladestrom

Normally Closed

Off

Active High

Ladestrom wird um den Stromoffset reduziert

On

Voller Ladestrom

Off

Active Low

Voller Ladestrom

On

Ladestrom wird um den Stromoffset reduziert

Es ist zusätzlich eine Einstellung am Wechselrichter vorzunehmen, ab welcher solaren Leistung bzw. Strom das Freigabesignal (ein sogenannter High Pegel) über den potentialfreien Kontakt an die Wallbox gesendet werden soll, damit die Wallbox den Ladevorgang startet. Dies ist der Schwellwert, der die Ein- bzw. Ausschaltbedingungen definiert und sollte etwas höher angesetzt werden, als der eingestellte Ladestrom an der Wallbox.

Praxisbeispiel:

Das Ziel ist es, dass die Wallbox bei genügend erzeugter Solarenergie den Ladevorgang startet bzw. stoppt, wenn nicht ausreichend Solarenergie zur Verfügung steht.

Der Wechselrichter benötigt hierzu einen potentialfreien Ausgang (Relais mit Schließerkontakt). Dieser Ausgang wird im Wechselrichter so konfiguriert, dass er geöffnet ist, wenn nicht geladen werden soll bzw. geschlossen, sobald ausreichend Sonnenenergie zum Laden zur Verfügung steht. Die beiden Schließerkontakte des potentialfreien Ausgangs müssen mit den Klemmen PV1 und PV2 an der Spelsberg Wallbox verbunden werden. Dazu kann eine 2-adrige Leitung mit 0,5 mm² Adern verwendet werden.

Damit der Ladevorgang pausiert, wenn kein Signal vom Wechselrichter anliegt, muss der Ladestrom bei Aktivierung des externen Eingangs PV auf 0A eingestellt werden. Das Logik-Verhalten wird auf “Active low” eingestellt. In diesem Beispiel gilt nachfolgendes Verhalten des Wechselrichters: Das Relais im Wechselrichter ist im Ruhezustand geöffnet (Normally Open), sodass bei keinem Signal (Off) der Ladestrom auf den angegebenen Wert reduziert wird. Liegt ein Signal an (On), schließt der Kontakt und der Ladevorgang beginnt.



Systemausgang

Ausführung

Systemausgang

Zustand

Polarität Eingang 1Verhalten
Normally OpenOffActive LowLadestrom wird reduziert
OnVoller Ladestrom
