Schutzart (IP-Code)
nach DIN EN 60529 (VDE 0470-1)
Maximale Anzahl Teilungseinheiten
Schutzgrad (IK-Code)
gegen mechanische Beanspruchung
nach DIN EN 50102 (VDE 0470-100)
Schutzklasse II
Betriebsmittel mit Schutisolierung nach
DIN VDE 0100-410
Bemessungsspannung für Einsatz in
Wechselspannungssystemen, maximal
zulässige Nennspannung des elektrischen
Netzes
Das VDE-Zeichen steht für die geprüfte
Sicherheit des Produktes hinsichtlich
elektischer, mechanischer, thermischer
und sonstiger Gefährdung
UL EU
Produkte mit dem UL EU Prüfzeichen
wurden von der UL (Underwriters La-
boratories Inc.) unabhängig zertifiziert.
Repräsentative Muster dieses Produkts
wurden von UL bewertet und entspre-
chen den geltenden europäischen (EN)
oder weltweiten (IEC) Normen.
c UL us (Underwriters Laboratories)
Produkte mit dem c UL us Prüfzeichen
wurden von der UL (Underwriters
Laboratories Inc.) unabhängig zertifiziert.
Repräsentative Muster dieses Produkts
wurden von UL bewertet und
entsprechen den geltenden nationalen
Standards der USA und Kanada.
AK Air Belüftungselemente
zur Vermeidung von Kondenswasser
unter Beibehaltung der Schutzart IP65.
Halogenfreies Gehäuse,
ohne Halogene wie Fluor, Chlor und Brom
DLG-ANERKANNT in Einzelkriterien
stellt eine umfangsreduzierte Gebrauchswertprüfung zur Produktdifferenzierung und besonderen Herausstellung von Innovationen bei Maschinen und technischen Erzeugnissen dar.
| Gehäuse ohne Einbauten | Gehäuse mit Einbauten | |||||||||
| Umgebungstemperatur | Max. relative Luftfeuchte | |||||||||
| Min. | Max. | Mittelwert über 24 h | Min. | Max. | Mittelwert über 24 h | bei 40°C | bei 25°C (kurzzeitig) | Schutzart nach DIN EN 60529 / VDE 0470-11) | Schlagfestigkeit nach DIN EN 50102 / DE 0470 Teil 100 | |
| AK Kompakt Kleinverteiler | -25°C | 40°C | 35°C | -25°C | 40°C | 35°C | 50% | 95% | IP65 | IK07 |
| AKi Kompakt Kleinverteiler | -35°C | 80°C | 60°C | -25°C | 40°C | 35°C | 50% | 95% | IP65 | IK08 |
| AK Kleinverteiler | -35°C | 80°C | 60°C | -25°C | 40°C | 35°C | 50% | 95% | IP65 | IK08 |
Ergänzender Hinweis: Die angegebenen Temperaturen können durch die eingebauten Geräte begrenzt werden.
1) Bei Verwendung von geeigneten Stutzen bzw. Kabelverschraubungen.
| Material | Verwendung in den Produkten | Schwache Säure | starke Säure | schwache Lauge | starke Lauge | Alkohol | Benzin | Benzol | Mineralöl | Diesel | Ammoniak, gasförmig | pflanzliche Fette | tierische Fette | Halogenfrei | Schwermetall- | Brennverhalten |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Polycarbonat, | AK Kleinverteiler | o | x | x | x | o | ø | x | o | ø | o | o | ø | ja | ja | 960°C / V-2 (5VA*) |
Polycarbonat, | Klapptür AK Kleinverteiler | o | x | x | x | ø | ø | x | o | ø | o | o | o | ja | ja | 850°C / V-2 |
Polyamid 6, | Verschraubungen IP 68, Deckelschrauben | x | x | o | o | o | o | ø | o | o | o | o | o | ja | ja | 750°C / HB/V-2 |
Polystyrol, | AK Kompakt-System | o | ø | o | o | o | x | x | o | x | k.A. | o | x | ja | ja | 650°C / HB |
*5 Inch (127 mm) Flammtest gemäß UL 746 C (vergleichbar mit den Anforderungen gemäß UL 94, 5VA)
Die von Spelsberg verwendeten Werkstoffe wurden einer Bewitterungsprüfung nach DIN 53 387 (ersetzt durch DIN EN ISO 4892-2), einem 1.000h-Test beim „Staatlichen Prüfungsamt Dortmund“, unterzogen. Die bei den IQ-Produkten verwendeten Werkstoffe zeigen hier ein optimales Ergebnis.
Die Prüfung auf UV-Beständigkeit nach UL 746 C wurde von diesem Werkstoff ebenfalls ohne Einschränkungen bestanden
Grundsätzlich gilt, dass bei der Auswahl des Installationsortes neben der Schutzart die Klimabedingungen und das Auftreten von chemischen Einflüssen zu bewerten sind. Angaben zu Materialeigenschaften und zur chemischen Beständigkeit der eingesetzten Werkstoffe sind der Tabelle zu entnehmen, wobei diese Aussagen nur Richtwerte sind.
| Max. Leistungsabgabevermögen (Pde) für GP-Gehäuse nach EN 60670-24 [je Hutschiene]1 | Einbringbare Verlustleistung in PD-Gehäuse nach EN 60670-24 [je Hutschiene]2 |
|---|---|---|
| AK 14 / AK-F 14 | 26W [26W] | 35W [35W] |
| AK 28 / AK-F 28 | 35W [17,5W] | 48W [24W] |
| AK 42 / AK-F 42 | 45W [15W] | 62W [20W] |
| AK 56 / AK-F 56 | 56W [14W] | 77W [19W] |
| AK 70 | 66W [13W] | 90W [18W] |
| AK 14 Plus / AK-F 14 Plus | 52W [52W] | 70W [70W] |
| AK 28 Plus / AK-F 28 Plus | 61W [30,5W] | 92W [46W] |
| AK 42 Plus / AK-F 42 Plus | 70W [23W] | 113W [36,5W] |
| AK 56 Plus / AK-F 56 Plus | 79W [19,5W] | 134W [33,5W] |
Der AK-Kleinverteiler kann sowohl als GP (Universal)-Gehäuse als auch als PD-Gehäuse für vorbestimme Geräteausrüstung nach der Norm EN 60670-24 genutzt werden.
1) Nachweis des maximalen Leistungsabgabevermögens (Pde) für Universal-Gehäuse - GP Gehäuse
Der Nachweis der Erwärmung für GP-Leer-Gehäuse und GP-Basis-Gehäuse wurde bei AK-Kleinverteilern mit Ersatzwiderständen durchgeführt, welche die in der Tabelle aufgeführte maximale Verlustleistung je Normschiene erzeugen. Hierbei erwärmte sich die äußere Oberfläche um nicht mehr als 30K. Der Temperaturanstieg im Gehäuse ist dabei höher und kann ggf. die zulässige Betriebstemperatur der eingesetzten Betriebsmittel überschreiten.
2) Nachweis der Erwärmung für Gehäuse für vorbestimmte Geräteausrüstung - PD Gehäuse
Der Nachweis der Erwärmung für PD-Leer-Gehäuse und PD-Basis-Gehäuse wurde bei AK-Kleinverteilern mit Kombinationen von Betriebsmitteln durchgeführt, welche die in der Tabelle aufgeführte maximale Verlustleistungen je Normschiene erzeugen. Hierbei erwärmte sich die äußere Oberfläche um nicht mehr als 40K. Der Temperaturanstieg im Gehäuse ist dabei höher und kann ggf. die zulässige Betriebstemperatur der eingesetzten Betriebsmittel überschreiten.

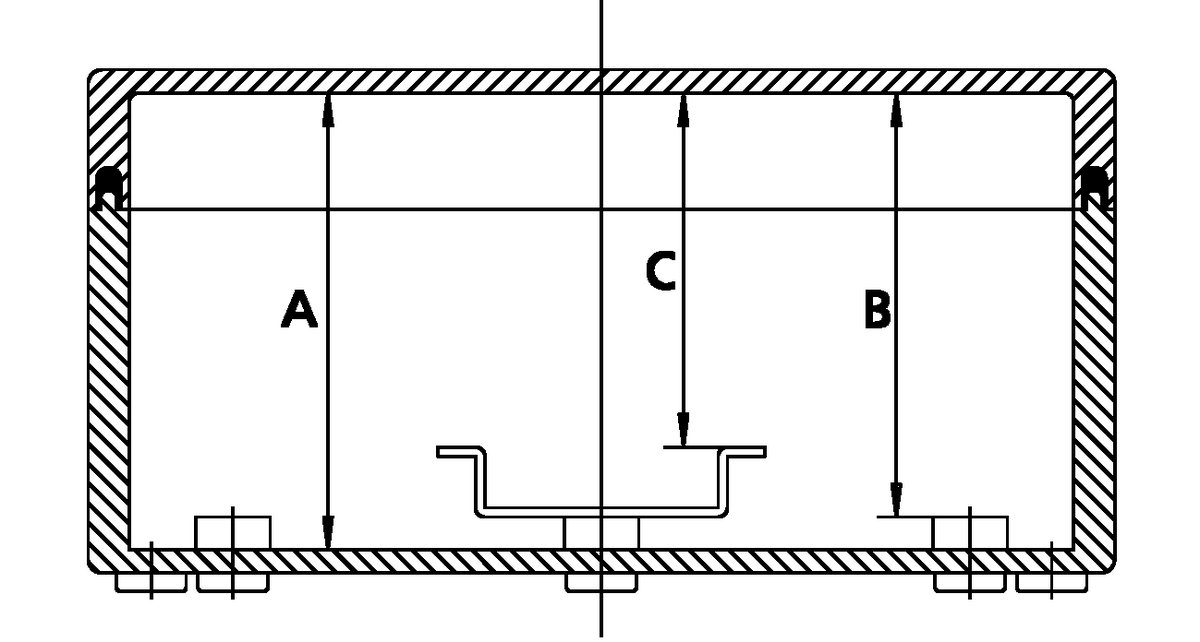

AK Serie, AK-/AKi kompakt | A | B | C |
|---|---|---|---|
| AK 14-70 | 82,5 | 77,5 | 48/60 |
AK-/AKi kompakt | A | B | C |
| AK 03 | 85 | 79 | 71,5 |
| AK 05 bis 12 | 111 | 105 | 98,5 |
Die Verlustleistungsangaben finden Sie auf der Produktdetailseite des jeweiligen Produktes unter "Verlustleistung".
