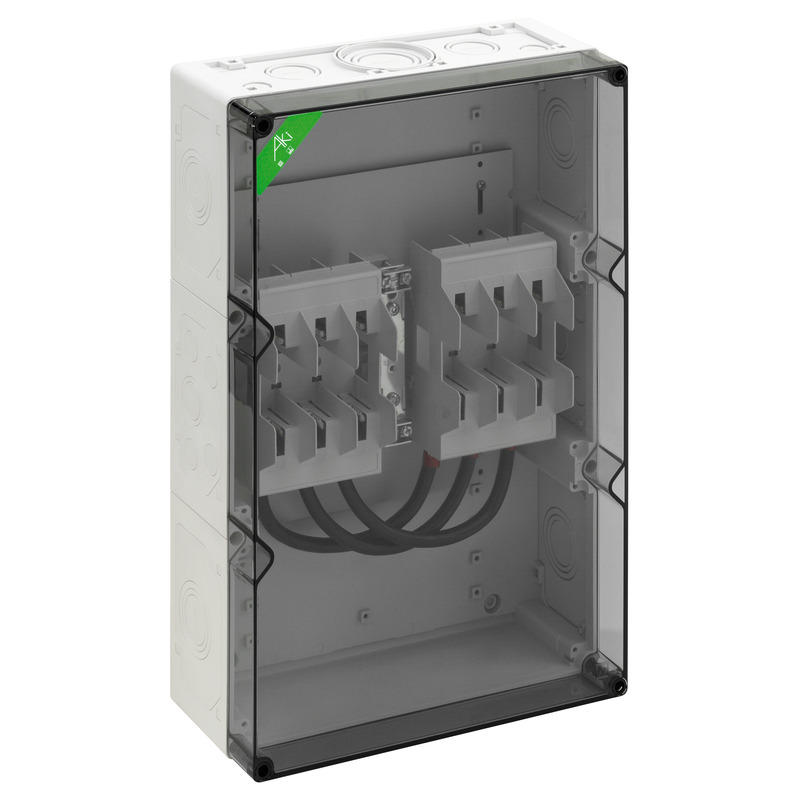

NH-Sicherungsgehäuse AKi-S 302 (78130201) Gehäuse mit Betriebsmitteln: Spelsberg

NH-Sicherungsgehäuse

AKi-S 302

Artikelnummer: 78130201 | Maße: 300 x 450 x 132 mm

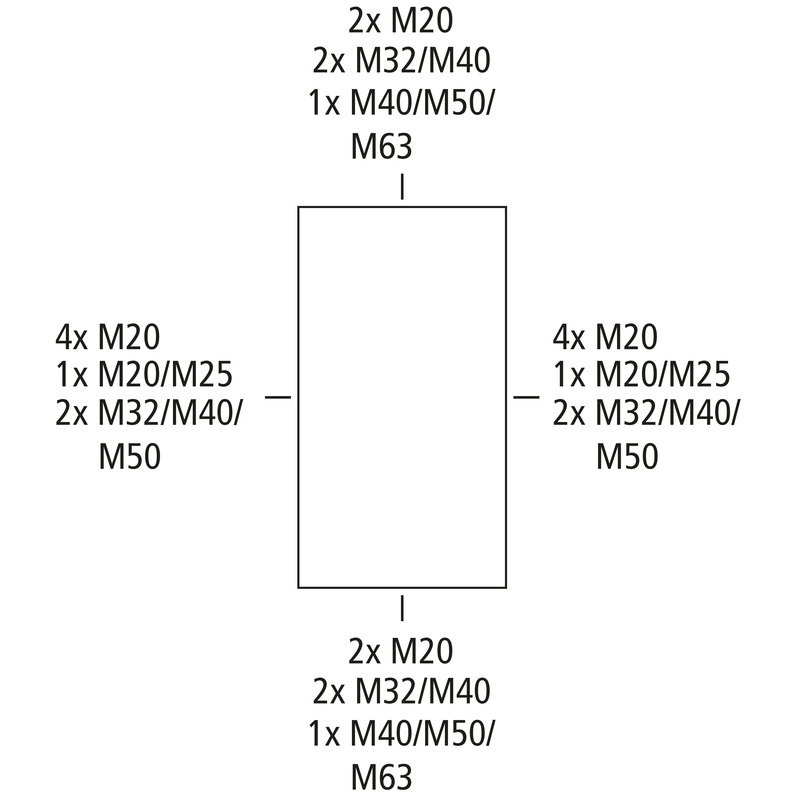

NH-Sicherungsgehäuse, 2 x NH 00-Sicherungsunterteil, montiert auf Montageplatte, Bemessungsstrom 100 A, Schellenanschluss 1,5 - 70 mm², N-Klemme 2 x 50 mm², 2 Kabelverschraubungen M40, 1 Kabelverschraubung M50, mit Isolierstopfen

mit transparentem Deckel

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC 690 V
Schutzklasse II
Schutzart IP54/IP65
Bemessungsstrom 100 A
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil transparent

Maße und Gewicht

Breite 300 mm
Länge 450 mm
Höhe 132 mm
Gewicht 4.125 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 850 °C

Mechanische Eigenschaften

Schlagfestigkeit IK08
plombierbar ja

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902965328
VME Code CT
ETIM Klasse EC000100
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt
