NH-Lasttrenngehäuse AKi-T 411 (78641101) Gehäuse mit Betriebsmitteln: Spelsberg

NH-Lasttrenngehäuse

AKi-T 411

Artikelnummer: 78641101 | Maße: 300 x 600 x 210 mm

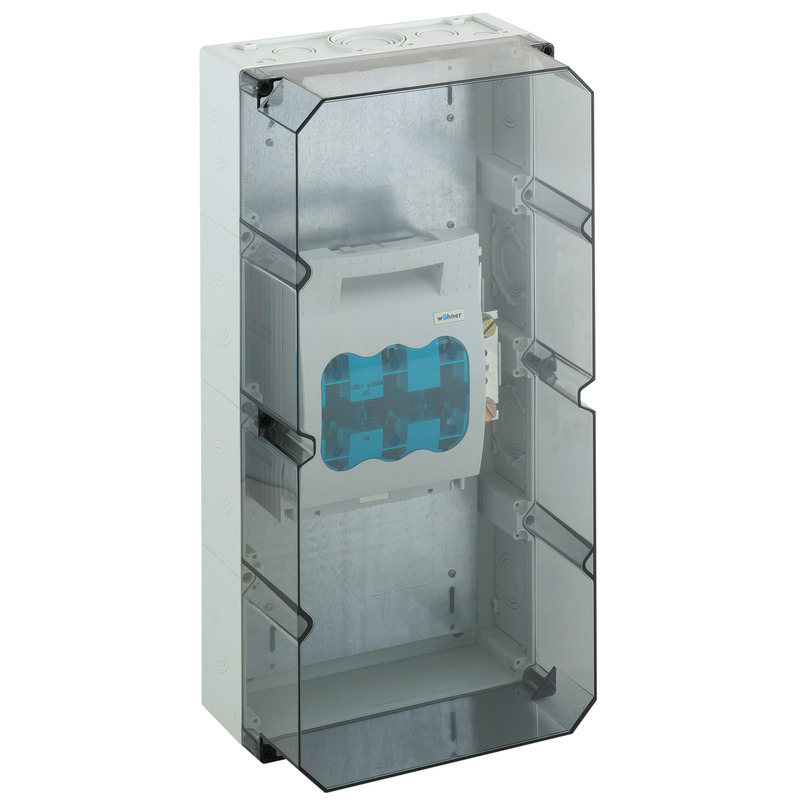

NH-Sicherungs-Lasttrennschaltergehäuse, IP65 (bei Verwendung entsprechender Kabeleinführungen), 1 x NH 1-Sicherungs-Lasttrennschalter, montiert auf Montageplatte, Bemessungsstrom 224 A, Schraubanschluss M10, PE/N-Klemme M10, mit IP54 Anbaustutzen, mit Isolierstopfen

mit transparentem Deckel

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC 690 V
Schutzklasse II
Schutzart IP54/IP65
Bemessungsstrom 224 A
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil transparent

Maße und Gewicht

Breite 300 mm
Länge 600 mm
Höhe 210 mm
Gewicht 7 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 850 °C

Mechanische Eigenschaften

Schlagfestigkeit IK08
plombierbar ja

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902885558
VME Code CT
ETIM Klasse EC000249
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt

Datenblatt Download

Datenblatt Download

Maßblatt

Schaltplan pdf (32 KB)
Schaltplan jpg (473 KB)
Maßzeichnung pdf (2 MB)
Maßzeichnung dxf (12 MB)
Maßzeichnung dwg (2 MB)
Maßzeichnung jpg (1 MB)

Zertifikat

UKCA Erklärung EN pdf (48 KB)
CE Erklärung DE/EN/FR pdf (218 KB)

Ausschreibungstexte
