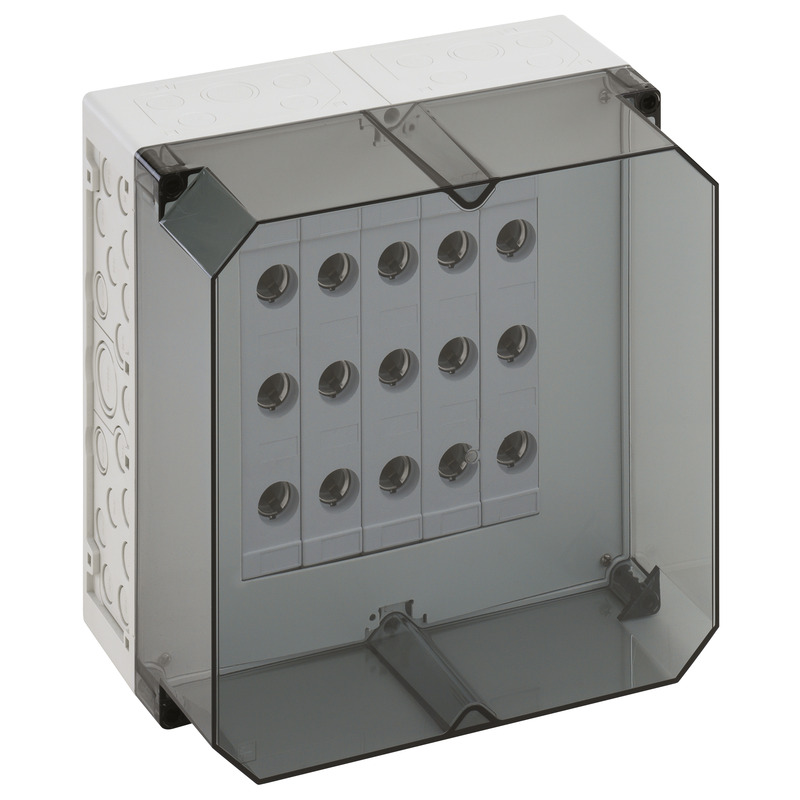

NEOZED®-Reitersicherungsgeh. AKi-SN 25 (76720501) Sammelschienen-Gehäuse mit Betriebsmitteln: Spelsberg

NEOZED®-Reitersicherungsgeh.

AKi-SN 25

Artikelnummer: 76720501 | Maße: 300 x 300 x 210 mm

NEOZED®-Reiter-Sicherungsgehäuse, 5 x 3-polige D02-Reiter-Sicherungssockel, E 18-Gewinde, Bemessungsstrom 63 A, Schraubanschluss 1,5 - 25 mm², auf Sammelschiene 5-polig, N-Klemmen 1,5 - 16 mm², PE-Klemmen 1,5 - 16 mm²

auf Sammelschienensystem 250 A, mit transparentem Deckel

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC 400 V
Schutzklasse II
Schutzart IP54/IP65
Bemessungsstrom 63 A
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil transparent

Maße und Gewicht

Breite 300 mm
Länge 300 mm
Höhe 210 mm
Gewicht 4.34 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 850 °C

Mechanische Eigenschaften

Schlagfestigkeit IK08
plombierbar ja

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902885466
VME Code CT
ETIM Klasse EC000100
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt

Datenblatt Download

Datenblatt Download

Maßblatt

Schaltplan pdf (35 KB)
Schaltplan jpg (566 KB)
Maßzeichnung pdf (191 KB)
Maßzeichnung dxf (3 MB)
Maßzeichnung dwg (528 KB)
Maßzeichnung jpg (1 MB)

Zertifikat

CE Erklärung DE/EN/FR pdf (218 KB)
UKCA Erklärung EN pdf (48 KB)
