STV 502-K STV 502-K

Steckdosenkombination

STV 502-K

Artikelnummer: 72840201 | Maße: 125 x 200 x 122 mm

Steckdosenkombination, mit Schutzart IP44, anschlussfertig, nach EN 61439-3, hohe mechanische Belastbarkeit, temperaturunempfindlich, kombinierbar

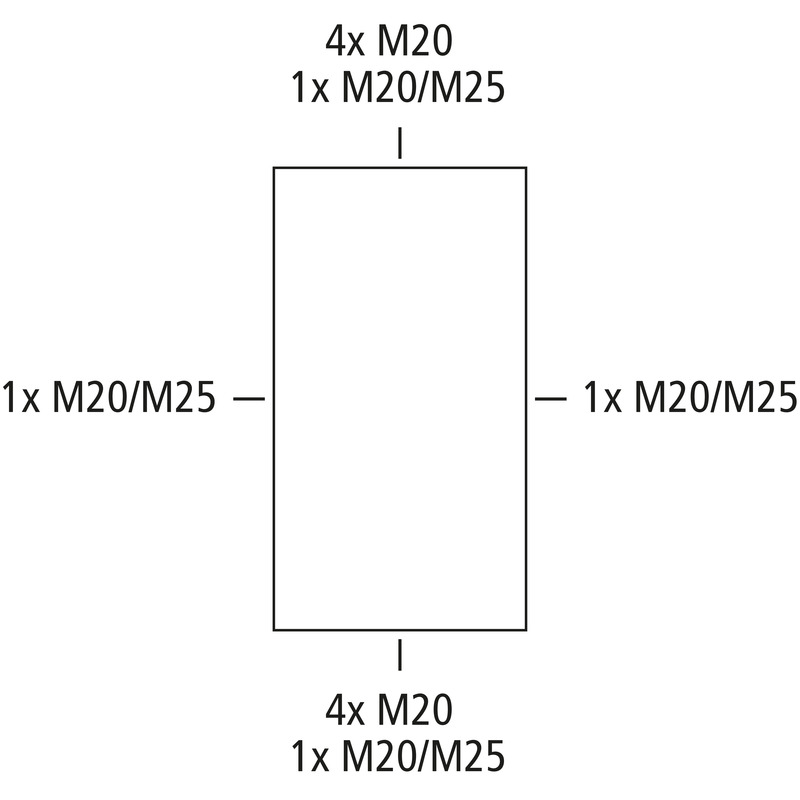

Leitungseinführungen:
oben: Vorprägung 4 x M20, 1 x M20/25
unten: Vorprägung 4 x M20, 1 x M20/25
rückseitig: Vorprägung 1 x M20

verfügbare Teilungseinheiten: 4

bestückt mit:

  • 2 x Leitungsschutzschalter B16A, 1-polig
  • 1 x Fehlerstrom-Schutzschalter (RCCB), 25/0,03A, 2-polig, Type A
  • 2 x SCHUKO®-Steckdose (seitlich), 230V

Beigefügtes Zubehör:
Anbaustutzen: 2x M25, Verschlussstopfen, Abdeck- und Beschriftungsstreifen

Highlights

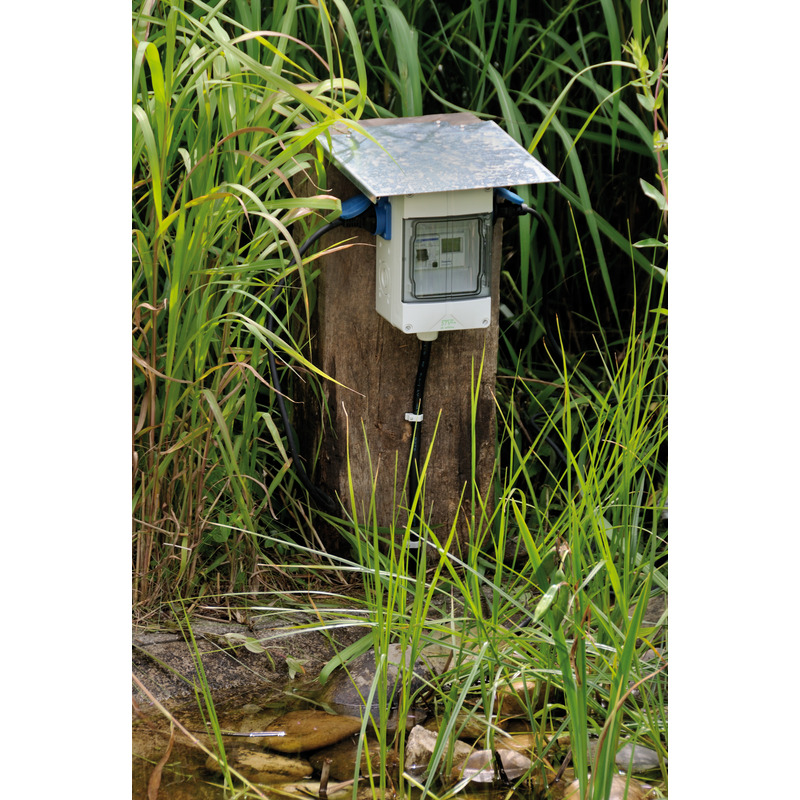

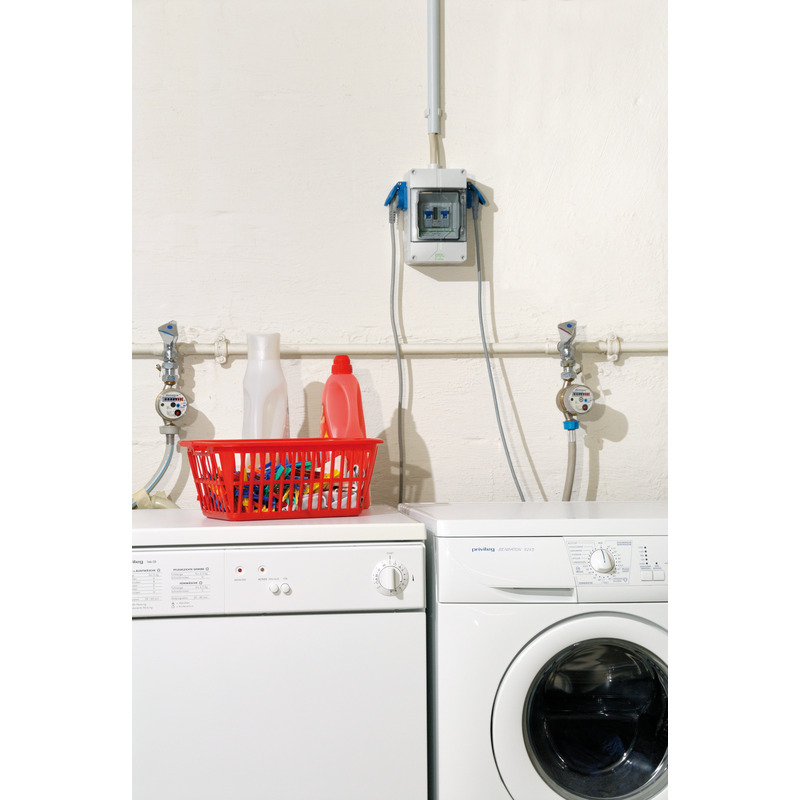

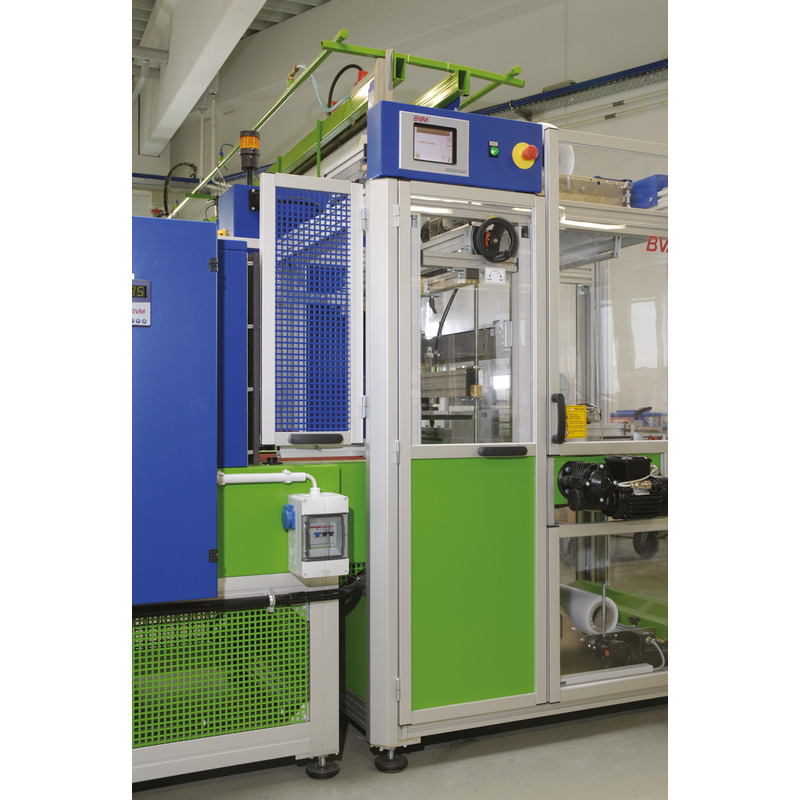

Die anschlussfertigen Steckdosenverteiler bieten maximalen Komfort bei der Installation. Komplett mit Reiheneinbaugeräten und Steckdosen verdrahtet und geprüft. Unterschiedlichen Varianten für eine Vielzahl von Anwendungen, z.B. zur Versorgung von Arbeitsplätzen oder für Wartungsarbeiten in Industriegebäuden und Handwerksbetrieben oder an Maschinen zum Anschluss von Zusatzaggregate. Die STV-Steckdosenverteiler zeichnen sich durch eine hohe mechanische Belastbarkeit, Temperaturunempfindlichkeit und Kompaktheit aus.



Einbaugeräte

Fehlerstrom-Schutzschalter (RCCB), 25/0,03A, 2-polig, Type A 1
Leitungsschutzschalter B16A, 1-polig 2
SCHUKO®-Steckdose (seitlich), 230V 2

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 230 V
Schutzklasse II
Schutzart IP44
Anzahl N-Potentiale 1
Anzahl Reihen 1
Anzahl Teilungseinheiten 4
Anzahl Teilungseinheiten pro Reihe 4
mit N-Klemme ja
mit PE-Klemme ja

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 125 mm
Länge 200 mm
Höhe 122 mm
Gewicht 1.28 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 850 °C

Mechanische Eigenschaften

Befestigungsart Wandmontage
Schlagfestigkeit IK08

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902934515
VME Code C62
ETIM Klasse EC000379
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat, glasfaserverstärkt
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt
Material Klappfenster Polycarbonat

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung dxf (9 MB)
Maßzeichnung jpg (1 MB)
Schaltplan pdf (52 KB)
Schaltplan jpg (577 KB)
Maßzeichnung pdf (800 KB)
Maßzeichnung dwg (2 MB)

Zertifikat

UKCA Erklärung EN pdf (49 KB)
CE Erklärung DE/EN/FR pdf (221 KB)
