STV 512-K STV 512-K

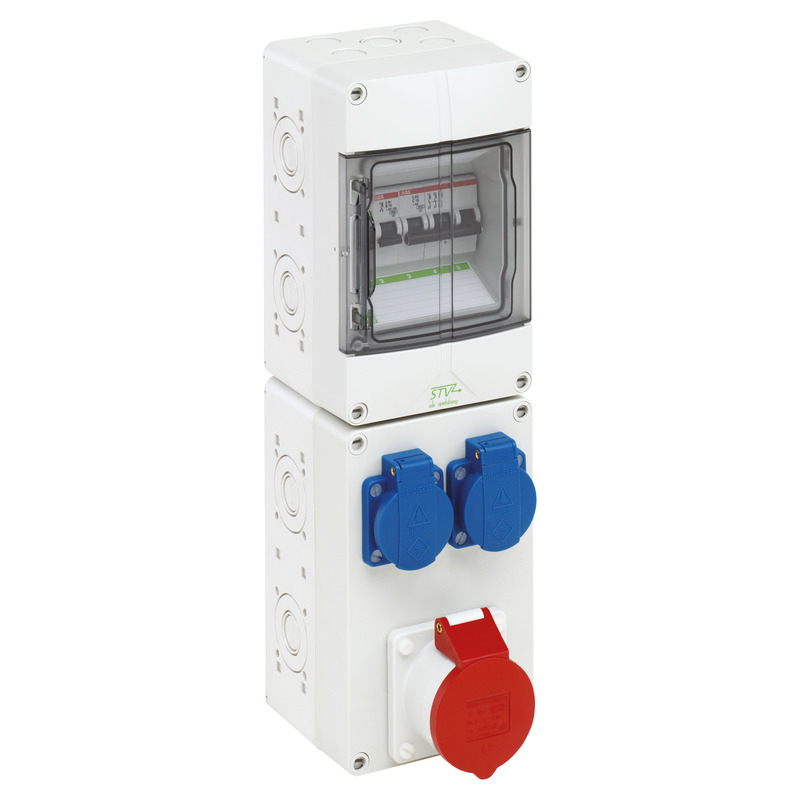

Steckdosenkombination

STV 512-K

Artikelnummer: 72841201 | Maße: 125 x 400 x 122 mm

Steckdosenkombination, mit Schutzart IP44, anschlussfertig, nach EN 61439-3, hohe mechanische Belastbarkeit, temperaturunempfindlich, kombinierbar

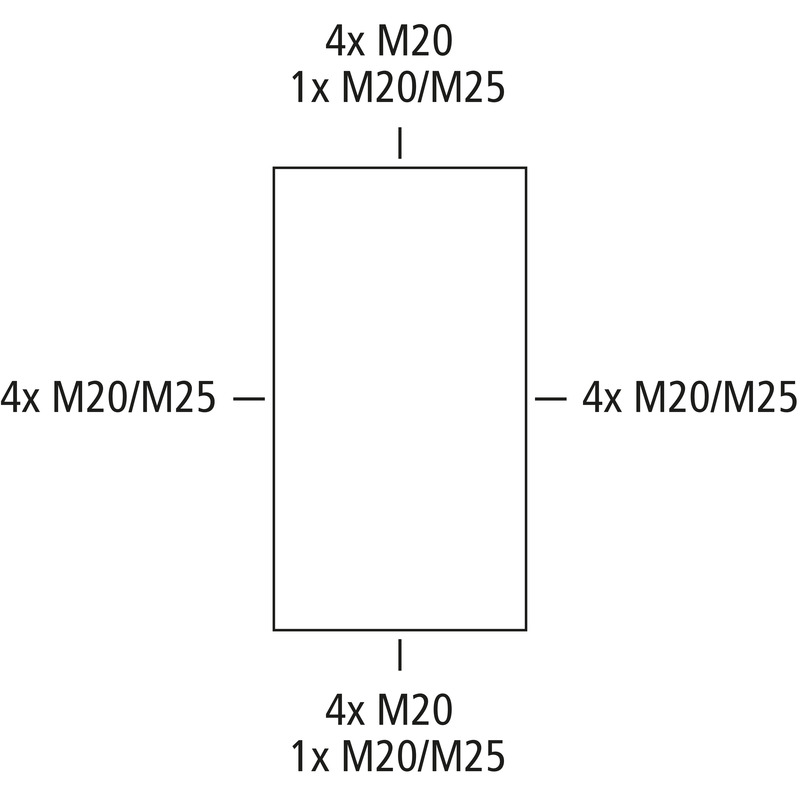

Leitungseinführungen:
oben: Vorprägung 4 x M20, 1 x M20/25
unten: Vorprägung 4 x M20, 1 x M20/25
links: Vorprägung 4 x M20/25
rechts: Vorprägung 4 x M20/25
rückseitig: Vorprägung 2 x M20

bestückt mit:

  • 1 x Leitungsschutzschalter B16A, 1-polig
  • 1 x Leitungsschutzschalter C16A, 3-polig
  • 2 x SCHUKO®-Steckdose (frontseitig), 230V
  • 1 x CEE-Steckdose (frontseitig), 16A, 400V

Beigefügtes Zubehör:
Anbaustutzen: 2x M25, 2x M32, Verschlussstopfen, Abdeck- und Beschriftungsstreifen

Highlights

Die anschlussfertigen Steckdosenverteiler bieten maximalen Komfort bei der Installation. Komplett mit Reiheneinbaugeräten und Steckdosen verdrahtet und geprüft. Unterschiedlichen Varianten für eine Vielzahl von Anwendungen, z.B. zur Versorgung von Arbeitsplätzen oder für Wartungsarbeiten in Industriegebäuden und Handwerksbetrieben oder an Maschinen zum Anschluss von Zusatzaggregate. Die STV-Steckdosenverteiler zeichnen sich durch eine hohe mechanische Belastbarkeit, Temperaturunempfindlichkeit und Kompaktheit aus.



Einbaugeräte

Leitungsschutzschalter B16A, 1-polig 1
Leitungsschutzschalter C16A, 3-polig 1
SCHUKO®-Steckdose (frontseitig), 230V 2
CEE-Steckdose (frontseitig), 16A, 400V 1

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
Schutzklasse II
Schutzart IP44
Anzahl N-Potentiale 1
Anzahl Reihen 1
Anzahl Teilungseinheiten pro Reihe 5
mit N-Klemme ja
mit PE-Klemme ja

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 125 mm
Länge 400 mm
Höhe 122 mm
Gewicht 2.155 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 850 °C

Mechanische Eigenschaften

Befestigungsart Wandmontage
Schlagfestigkeit IK08

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902934546
VME Code C62
ETIM Klasse EC000379
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat, glasfaserverstärkt
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt
Material Klappfenster Polycarbonat

Datenblatt Download

Datenblatt Download

Maßblatt

Schaltplan pdf (53 KB)
Schaltplan jpg (629 KB)
Maßzeichnung pdf (815 KB)
Maßzeichnung dwg (2 MB)
Maßzeichnung dxf (9 MB)
Maßzeichnung jpg (1 MB)

Zertifikat

CE Erklärung DE/EN/FR pdf (221 KB)
UKCA Erklärung EN pdf (49 KB)

Ausschreibungstexte
